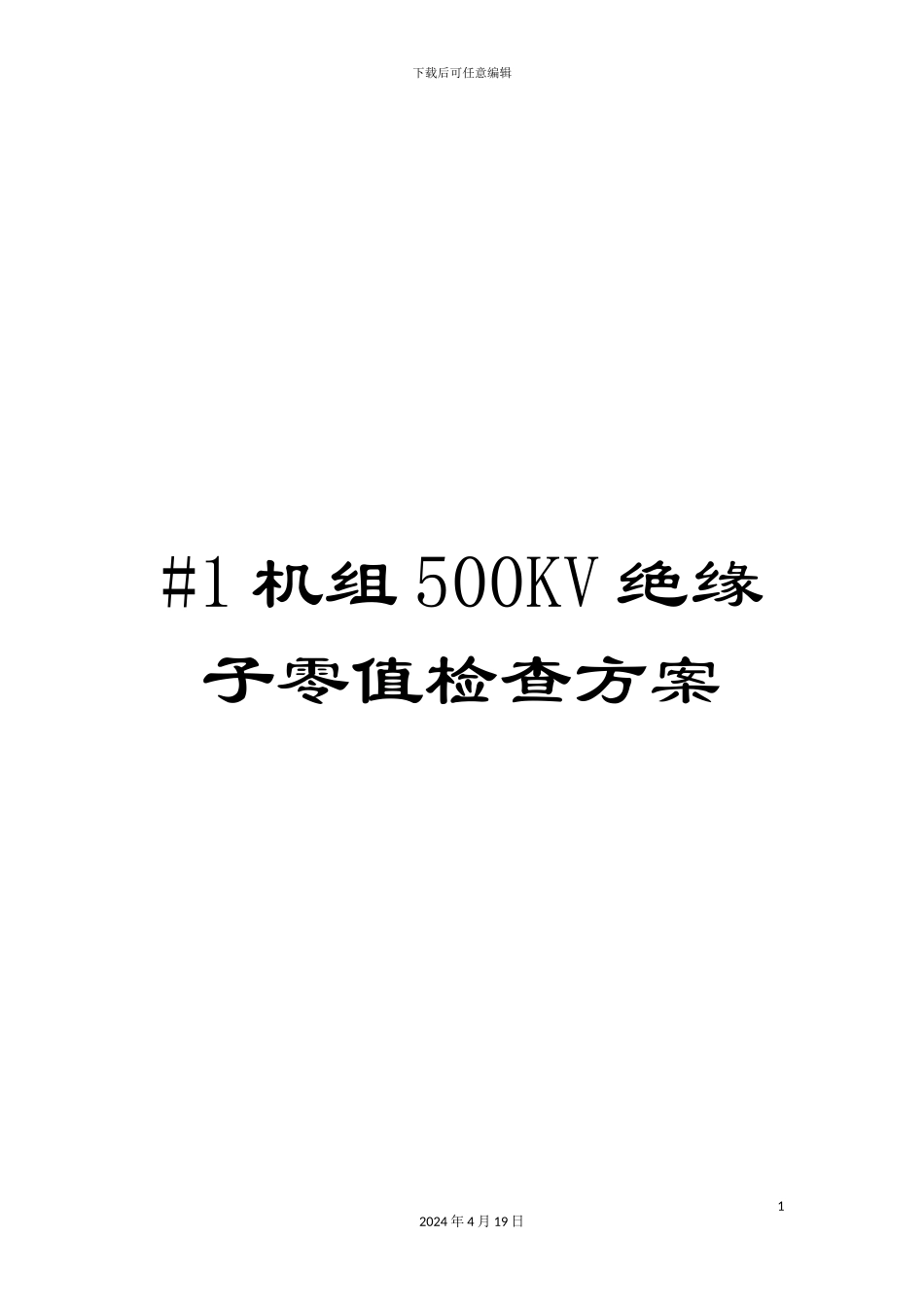

#1机组500KV绝缘子零值检查方案

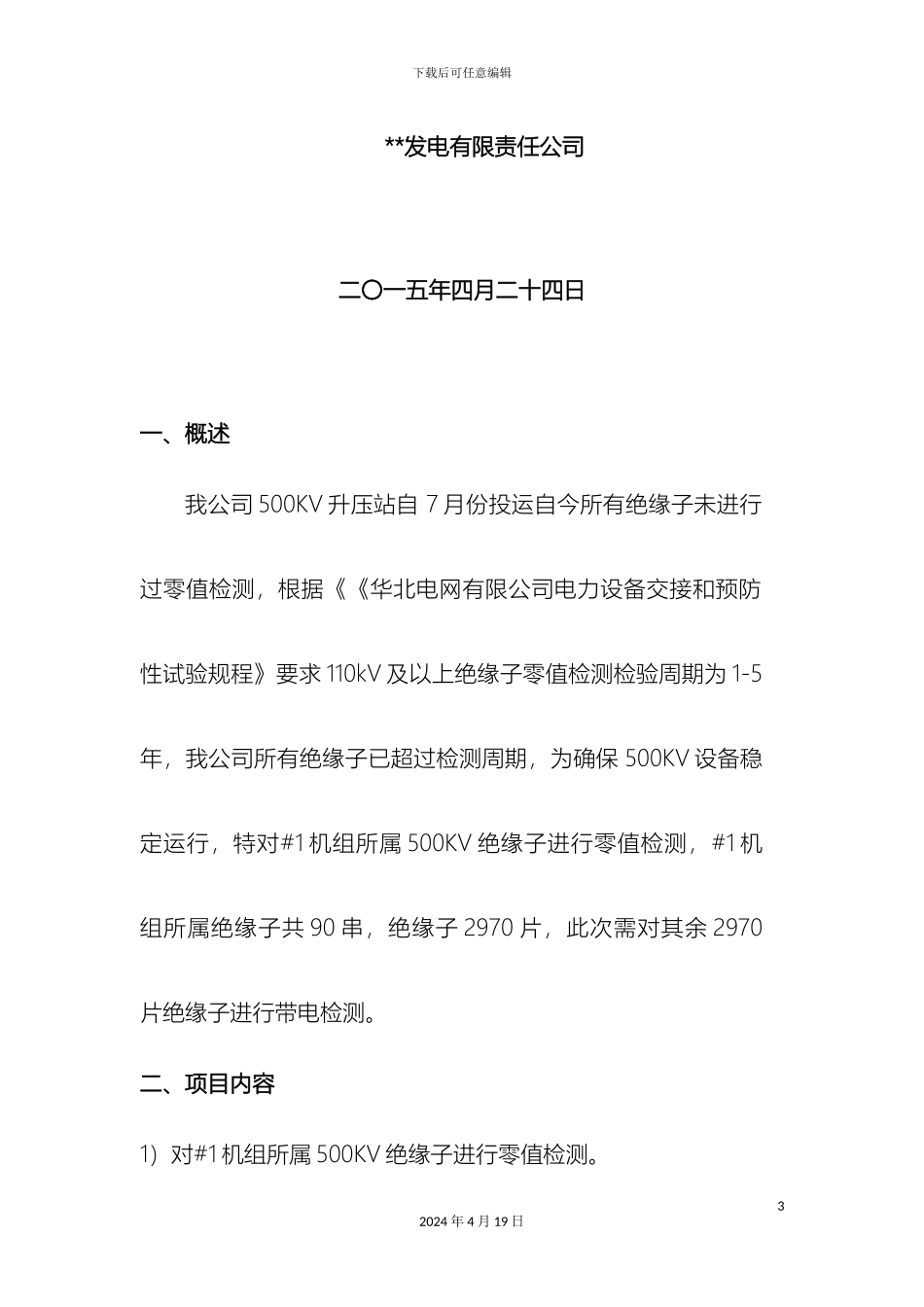

下载后可任意编辑#1 机组 500KV 绝缘子零值检查方案12024 年 4 月 19 日下载后可任意编辑#1 机组 500KV 绝缘子零值检查方案批准：审核：初审：编制：22024 年 4 月 19 日下载后可任意编辑**发电有限责任公司二〇一五年四月二十四日一、概述我公司 500KV 升压站自 7 月份投运自今所有绝缘子未进行过零值检测，根据《《华北电网有限公司电力设备交接和预防性试验规程》要求 110kV 及以上绝缘子零值检测检验周期为 1-5年，我公司所有绝缘子已超过检测周期，为确保 500KV 设备稳定运行，特对#1 机组所属 500KV 绝缘子进行零值检测，#1 机组所属绝缘子共 90 串，绝缘子 2970 片，此次需对其余 2970片绝缘子进行带电检测。二、项目内容1）对#1 机组所属 500KV 绝缘子进行零值检测。32024 年 4 月 19 日下载后可任意编辑2）对检测结果出具检测报告。3）经过检测结果专业确定下一步处理方案。三、具体要求本次作业必须填用电力线路第二种工作票。1.每日工作前，工作负责人必须得到工作许可人的许可命令后，方可下达开始工作的命令；在工作结束后工作负责人必须及时向工作许可人报告。2.在作业过程中，如遇线路突然停电，作业人员应视线路依旧带电。工作负责人及时向工作许可人报告，查明情况。3.未取得带电作业证的人员不得进行带电工作。四、技术措施1. 本次作业应在良好的天气下进行：如遇雪、雾、雨、5 级（风速大于 10.7m/s）以上大风时应立即停止工作。2. 塔上作业人员与带电体必须保持 3.6 米以上的安全距离。42024 年 4 月 19 日下载后可任意编辑3. 作业前，工作负责人应指定专人用 5000V 绝缘摇表对绝缘工具进行（摇测）分段绝缘检测（电极宽 2cm，极间宽 2cm），阻值应不低于 700 兆欧，并用洁净清洁的毛巾擦净其表面。操作绝缘工具时应戴清洁、干燥的手套。4. 测零绝缘杆有效长度不得小于 4 米。5. 屏蔽服衣裤任意两端点之间的（最远端）电阻值均不得大于20 欧姆。6.不得破坏已喷涂的 RTV 防污闪涂料层。五、安全措施1. 工作负责人接到能够开始工作的命令后，应向全体作业人员交待现场安全、技术措施、明确分工，各自的岗位职责及现场作业指导书上所列的内容，不得遗漏。2. 现场作业人员必须戴好安全帽。3. 杆塔（架构）上作业人员必须穿全套合格的屏蔽服且连接可52024 年 4 月 19 日下载后可任意编辑靠，屏蔽服必须穿在最外层，上塔前工作负责人应检查塔上人员屏蔽...
