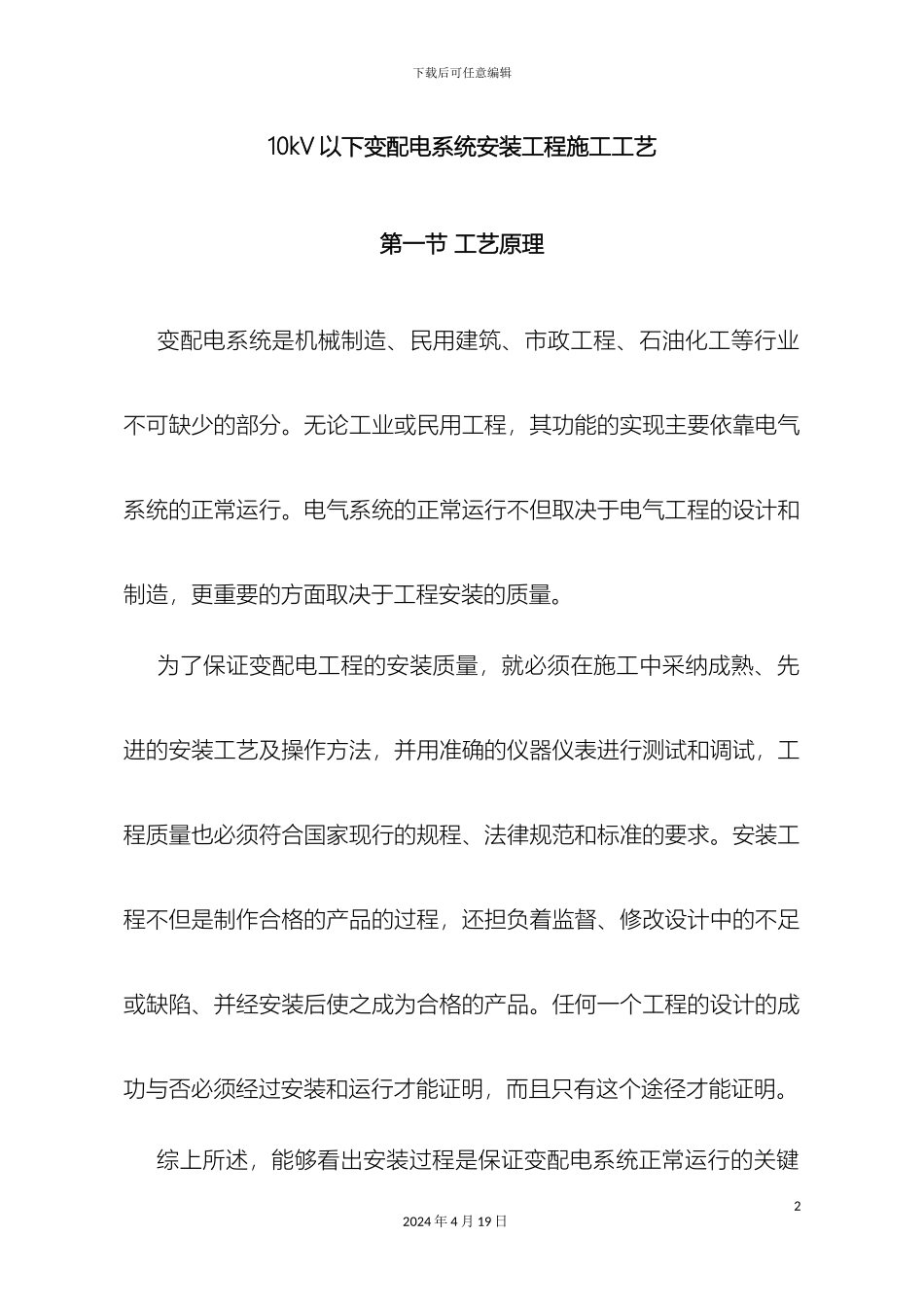

下载后可任意编辑10kV 以下变配电系统安装工程施工工艺12024 年 4 月 19 日下载后可任意编辑10kV 以下变配电系统安装工程施工工艺第一节 工艺原理变配电系统是机械制造、民用建筑、市政工程、石油化工等行业不可缺少的部分。无论工业或民用工程，其功能的实现主要依靠电气系统的正常运行。电气系统的正常运行不但取决于电气工程的设计和制造，更重要的方面取决于工程安装的质量。为了保证变配电工程的安装质量，就必须在施工中采纳成熟、先进的安装工艺及操作方法，并用准确的仪器仪表进行测试和调试，工程质量也必须符合国家现行的规程、法律规范和标准的要求。安装工程不但是制作合格的产品的过程，还担负着监督、修改设计中的不足或缺陷、并经安装后使之成为合格的产品。任何一个工程的设计的成功与否必须经过安装和运行才能证明，而且只有这个途径才能证明。 综上所述，能够看出安装过程是保证变配电系统正常运行的关键22024 年 4 月 19 日下载后可任意编辑因此，必须要有一个先进、成熟的施工工艺，才能保证安装过程的科学有序和工程的质量。第二节 施工工艺流程及操作要点1．钢管敷设1.1 暗配管施工1.1.1 工艺流程 1.1.2 暗配管操作工艺管子煨弯：对于直径小于等于 32mm 钢管，一般采纳手动弯管器在现场直接煨弯。 对于大于等于 40mm 至 100mm 直径的管子的弯曲，应采纳机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显32024 年 4 月 19 日放 线 测量加 工 预制管 路 敷设地 线 连接箱 盒 安装管路与箱盒连接防 腐 处理下载后可任意编辑邹褶，弯扁度不得超过管子外径的 1/10。管子弯曲半径不应小于管子外径的 6 倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的 10 倍。1.1.3 暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。暗配管路宜沿最近的路径敷设，并应减少弯曲。埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于 15mm。埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。进入箱盒的管路排列应整齐，管口应在一个标高线上。对于落地箱，管口应高出地面不少于 50mm。对于悬挂箱，管子进入长度应为露出锁紧螺母 5mm 为宜，箱外箱内均应安装锁紧螺母。管子...
