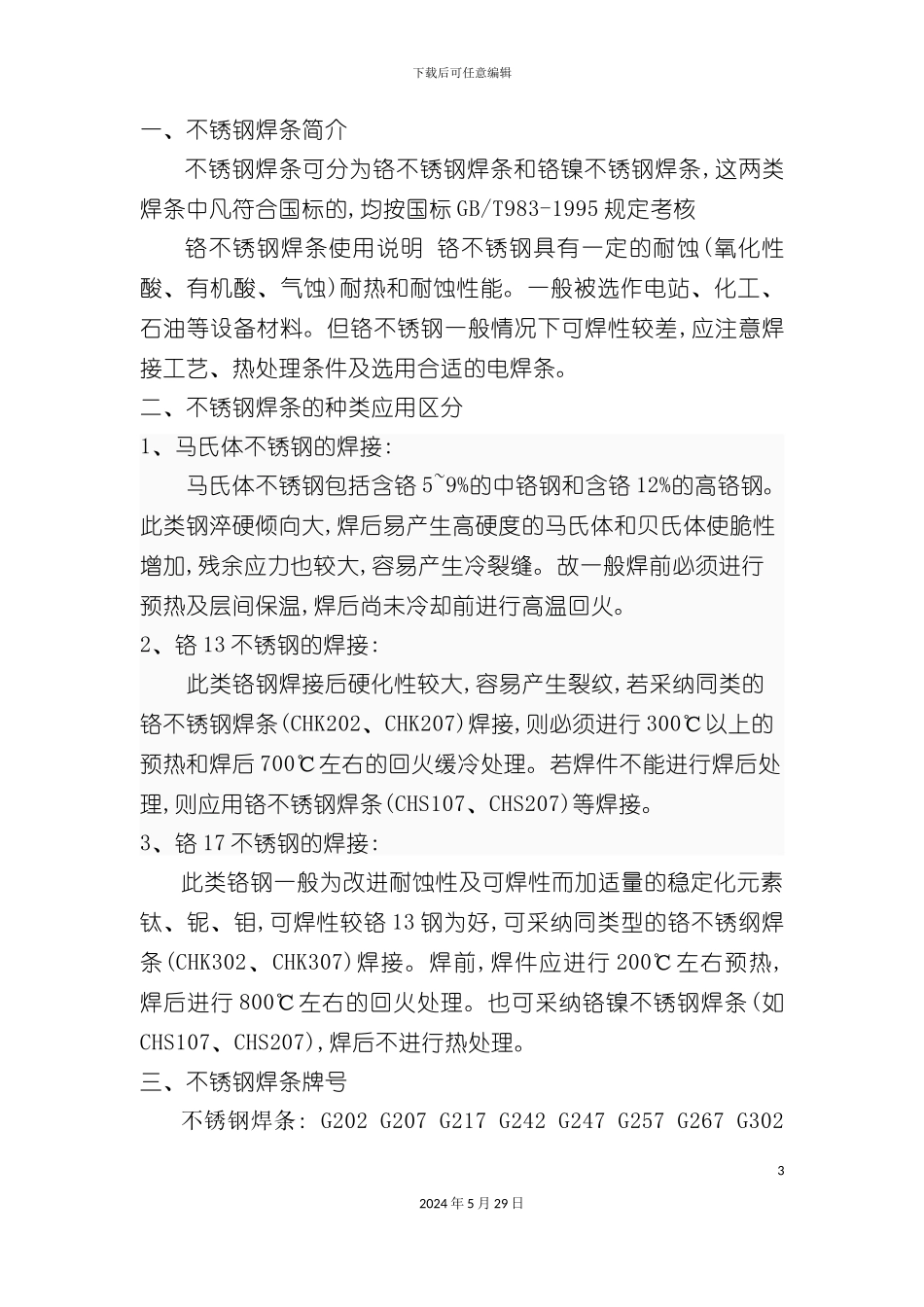

下载后可任意编辑不锈钢焊条的种类应用区分与注意事项12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑一、不锈钢焊条简介不锈钢焊条可分为铬不锈钢焊条和铬镍不锈钢焊条,这两类焊条中凡符合国标的,均按国标 GB/T983-1995 规定考核铬不锈钢焊条使用说明 铬不锈钢具有一定的耐蚀(氧化性酸、有机酸、气蚀)耐热和耐蚀性能。一般被选作电站、化工、石油等设备材料。但铬不锈钢一般情况下可焊性较差,应注意焊接工艺、热处理条件及选用合适的电焊条。二、不锈钢焊条的种类应用区分1、马氏体不锈钢的焊接: 马氏体不锈钢包括含铬 5~9%的中铬钢和含铬 12%的高铬钢。此类钢淬硬倾向大,焊后易产生高硬度的马氏体和贝氏体使脆性增加,残余应力也较大,容易产生冷裂缝。故一般焊前必须进行预热及层间保温,焊后尚未冷却前进行高温回火。 2、铬 13 不锈钢的焊接: 此类铬钢焊接后硬化性较大,容易产生裂纹,若采纳同类的铬不锈钢焊条(CHK202、CHK207)焊接,则必须进行 300℃以上的预热和焊后 700℃左右的回火缓冷处理。若焊件不能进行焊后处理,则应用铬不锈钢焊条(CHS107、CHS207)等焊接。 3、铬 17 不锈钢的焊接: 此类铬钢一般为改进耐蚀性及可焊性而加适量的稳定化元素钛、铌、钼,可焊性较铬 13 钢为好,可采纳同类型的铬不锈纲焊条(CHK302、CHK307)焊接。焊前,焊件应进行 200℃左右预热,焊后进行 800℃左右的回火处理。也可采纳铬镍不锈钢焊条(如CHS107、CHS207),焊后不进行热处理。三、不锈钢焊条牌号不锈钢焊条: G202 G207 G217 G242 G247 G257 G267 G302 32024 年 5 月 29 日下载后可任意编辑G307 G357 G357M G367 367M G200 M520B M831A M837A A002 A002A A002Nb 347L A002 022L A032 2209-16 A042 A052 A062 309L A072 A082 A102 A102A A107 A132 A137 A142 19-9-6 A146 A172 A202 A207 A212 A222 A232 A237 A242 A257 A302 A307 A312 A317 A402 A407 A412 A422 A427 A432 A502 A507 A607牌号国标型号美标型号药皮类型焊接电流主要用途G202E410-16E410-16钛钙型交直流焊接 0Cr13 、 1Cr13 和耐磨、耐蚀的表面堆焊G207E410-15E410-15低氢型直流焊接 0Cr13 、 1Cr13 和耐磨、耐蚀的表面堆焊G217E410-15E410-15低氢型直流焊接 0Cr13 、 1Cr13 和耐磨、耐蚀的表面堆焊G302E430-16E430-16钛钙型交直流焊接 Cr17 不锈钢G307E4...
