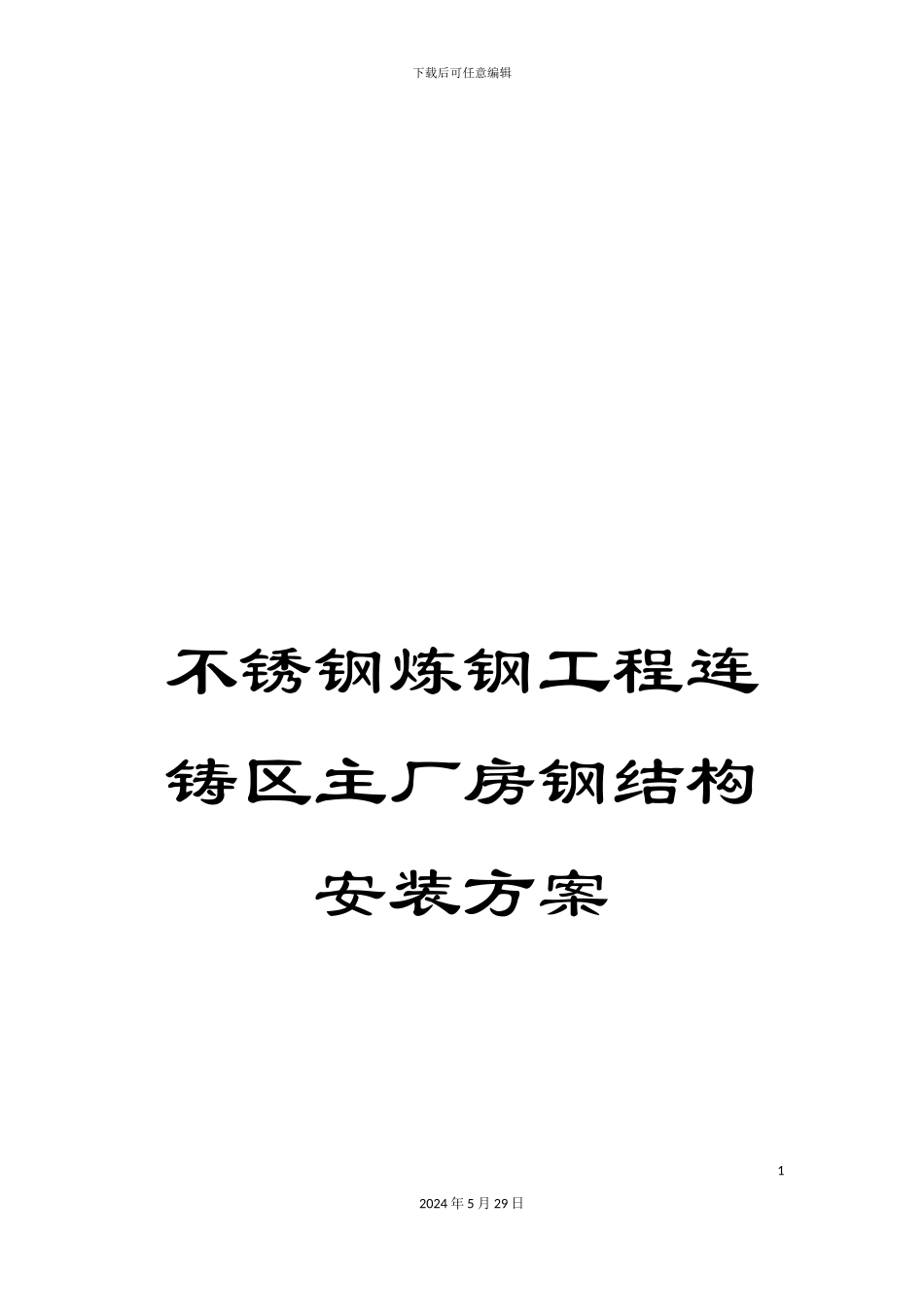

下载后可任意编辑不锈钢炼钢工程连铸区主厂房钢结构安装方案12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑一、工程概况1、工程简介1.1 工程名称:福欣特别钢炼钢连铸新建工程1.2 建设单位:福建福欣特别钢有限公司1.3 设计单位:中冶京诚工程技术有限公司 1.4 施工单位:上海宝冶集团有限公司 1.5 监理单位:郑州中兴监理工程有限公司2、工程概述福欣炼钢连铸新建工程主要结构有连铸主厂房、炼钢主厂房,附属结构为废钢配料间和铁合金仓库。连铸主厂房建筑面积约 4.4 万平方米,南北向(S1-F 列)总长为207 米,东西向(1-12 线)总长为 213 米,厂房柱距从 15～27 米不等,连铸主厂房为多跨单坡刚架体系结构,主厂房钢结构总量约 1.1 万吨,浇铸跨(即 G-F 跨度 33 米)、切割跨(即 G-H 跨度 42m)、出坯跨一(即 H-I 跨度 42m)、出坯跨二(即 I-J 跨度 30m)、板坯库跨二(即J-S2 跨度 30m)和板坯库跨一(即 S2-S1 跨度 30m)组成。见图 1.1。 图 1.1:连铸主厂房 S1～F 跨(六跨)安装效果图32024 年 5 月 29 日下载后可任意编辑其中 F 列为最高柱,顶标高为+43.75m,S1 列为最低柱,顶标高为+19m。H 列为上下两段采纳铰接的摇摆柱,是高低跨屋架的分界轴线。见图 1.2 。 图 1.2:H 列剖视图3、结构形式 厂房结构分柱子系统、吊车梁系统、屋面系统及墙皮系统。3.1 柱子系统3.1.1 柱子:均为格构式双肢柱。采纳分离式柱脚,经过地脚螺栓与基础刚接。格构柱上段为实腹式 H 型钢,下段为双肢分离格构式,双肢 H 型钢之间采纳 T 型钢缀条来连接。3.1.2 柱间支撑:厂房部分主柱之间设置柱间支撑,上下柱间有剪刀撑或 K 型支撑。下柱柱间支撑大部分采纳双片支撑,选用 H 型钢或槽钢。支撑与柱采纳高强螺栓连接。3.2 吊车梁系统3.2.1 吊车梁:全部采纳实腹式焊接 H 型钢,吊车梁上翼缘与制动42024 年 5 月 29 日下载后可任意编辑板采纳高强螺栓连接。3.2.2 制动结构:包括制动板和辅助桁架,主要承受行车的水平制动力,既保证吊车梁的整体稳定,又可作为检修走道和安全通道。制动板与辅助桁架采纳通长搭接焊。3.2.3 水平支撑:为了稳定吊车梁的下翼缘或辅助桁架下弦,在辅助桁架和吊车梁之间或吊车梁之间设置水平角钢支撑。3.2.4 钢轨、压轨器、车档:钢轨采纳全长焊接、压轨器选用WJKC 系列,车档采纳焊接 H 型钢。3.3 屋面系统3.3.1 托架、屋架:上下弦采纳焊制 T 型钢,...
