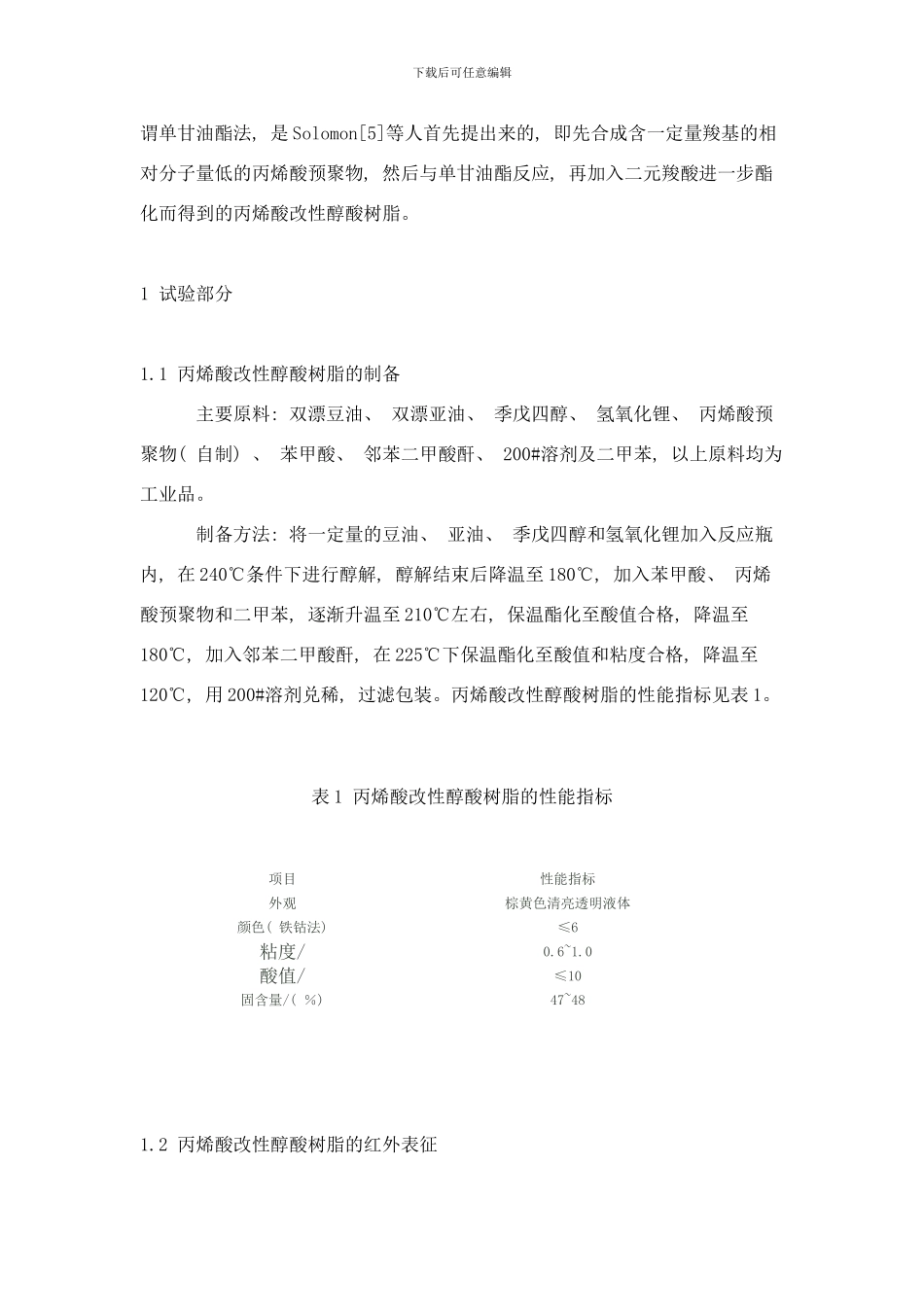

下载后可任意编辑丙烯酸改性醇酸树脂合成讨论 摘 要 采纳单甘油酯法成功合成出表干快、 硬度高的自干型丙烯酸改性醇酸树脂, 并对影响树脂性能的多种因素进行了探讨。关键词 丙烯酸树脂 改性 醇酸树脂 醇酸树脂是涂料合成树脂中进展最早、 用量最大、 用途最广的品种之一, 广泛应用于户外大型钢结构及轮船等的装饰与保护[1]。醇酸树脂基本上不依赖于石油产品, 具有独一无二的价格优势; 醇酸树脂的组分和性能能够在很大范围内调整, 仅仅是不同的多元醇和多元酸就能得到性能各异的树脂; 醇与酸之间官能度之比的变化能够控制支化度, 这些特点无疑使醇酸树脂能够应用于更多的领域。 醇酸树脂由于其低分子量, 显示出格外好的成膜性能, 从而使涂膜具有非常高的光泽, 而且由于其易于施工和与氧气交联使其自干的特性而得到广泛应用。但它们的干燥和固化相当慢, 特别在常温下更是如此; 同时, 其涂膜的硬度低、 耐水性和耐候性较差。为了提高它们的性能, 用丙烯酸来对醇酸树脂进行改性早已受到颇多的关注[2~4]。丙烯酸树脂具有色浅、 耐候、 耐光、 耐热, 耐腐蚀性好、 保色保光性强等特点。采纳丙烯酸类对醇酸树脂进行改性, 能够使醇酸树脂具有优异的保光保色性、 耐候性、 耐久性和耐腐蚀性及快干、 高硬度等优点, 扩宽了醇酸树脂的应用领域, 而且成本上升不大。当前, 中国也有丙烯酸改性醇酸树脂的讨论报道, 但快干的丙烯酸改性醇酸自干漆的报道却很少见。因此, 开发性能高、 施工容易和快干性的丙烯酸醇酸树脂漆很有必要。 本文采纳单甘油酯法成功合成了快干的自干型丙烯酸改性醇酸树脂。所下载后可任意编辑谓单甘油酯法, 是 Solomon[5]等人首先提出来的, 即先合成含一定量羧基的相对分子量低的丙烯酸预聚物, 然后与单甘油酯反应, 再加入二元羧酸进一步酯化而得到的丙烯酸改性醇酸树脂。1 试验部分1.1 丙烯酸改性醇酸树脂的制备 主要原料: 双漂豆油、 双漂亚油、 季戊四醇、 氢氧化锂、 丙烯酸预聚物( 自制) 、 苯甲酸、 邻苯二甲酸酐、 200#溶剂及二甲苯, 以上原料均为工业品。 制备方法: 将一定量的豆油、 亚油、 季戊四醇和氢氧化锂加入反应瓶内, 在 240℃条件下进行醇解, 醇解结束后降温至 180℃, 加入苯甲酸、 丙烯酸预聚物和二甲苯, 逐渐升温至 210℃左右, 保温酯化至酸值合格, 降温至180℃, 加入邻苯二甲酸酐, 在 225℃下保温酯化至酸值和粘度合格, 降温至120℃,...
