东山轮改装方案样本

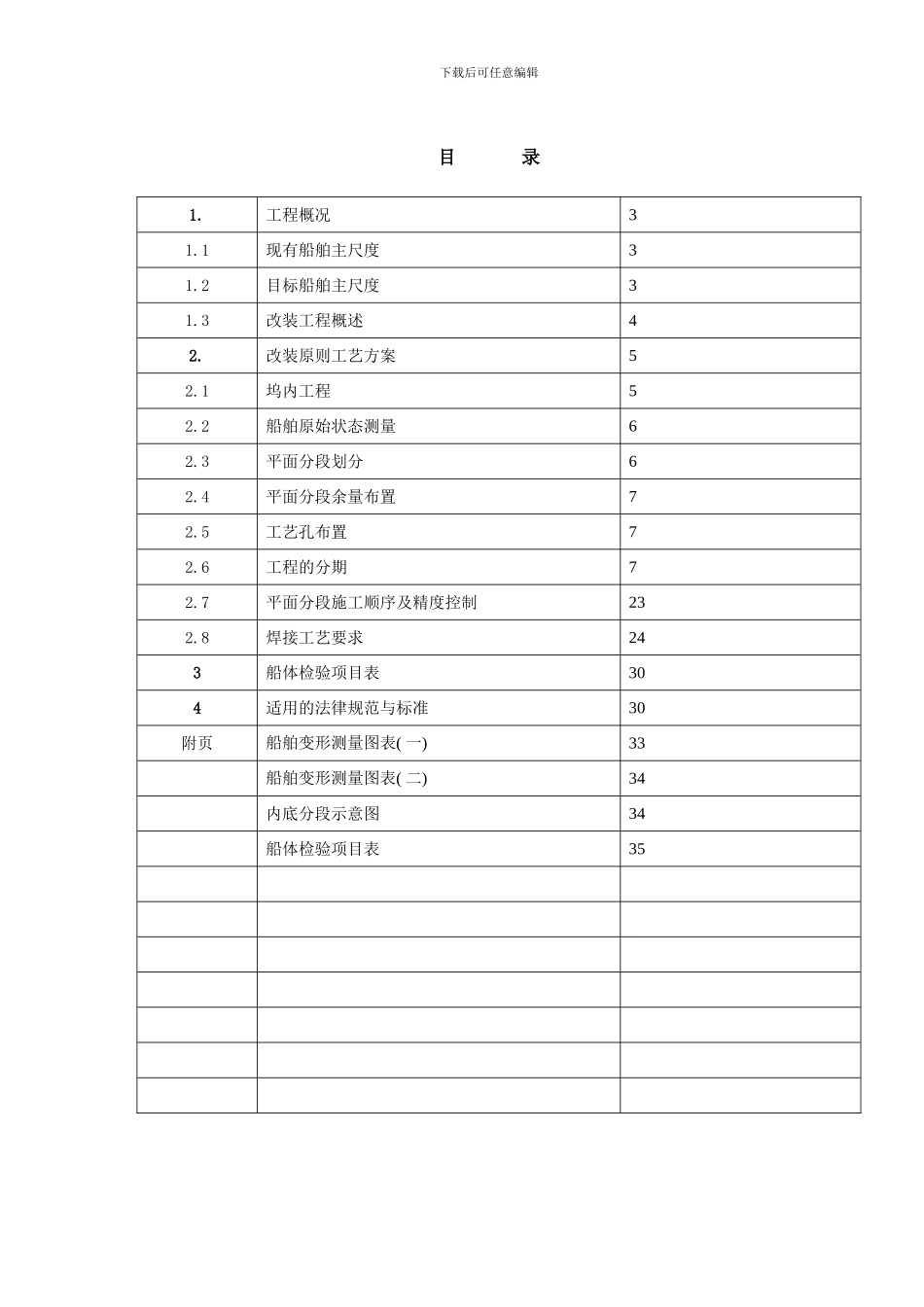

标记Symb.数量 Qty.修改单号 Rev.No.签名 Signat.日期Date标记Symb.数量Qty.修改单号 Rev.No.签名Signat.日期 Date工 程Project”东山”轮改装工程图 号Draw .No.DZY407-043-001GY图 名Subject施工方案及原则工艺要求设计 Design校对 Check工 程 号D07361084B32设计阶段生产设计标检 Stad.Ch下载后可任意编辑Project No. Design Phase审核 Verify 大连中远船务工程有限公司 COSCO(DALIAN) SHIPYARD CO., LTD.比例 ScaleN质量 kg船级 ClassNK版本 Rev.A总页 Total35页数 Sheet1下载后可任意编辑目 录1.工程概况31.1现有船舶主尺度31.2目标船舶主尺度31.3改装工程概述42.改装原则工艺方案52.1坞内工程52.2船舶原始状态测量62.3平面分段划分62.4平面分段余量布置72.5工艺孔布置72.6工程的分期72.7平面分段施工顺序及精度控制232.8焊接工艺要求243船体检验项目表304适用的法律规范与标准30附页船舶变形测量图表( 一) 33船舶变形测量图表( 二) 34内底分段示意图34船体检验项目表35下载后可任意编辑1．工程概况本工程拟将日本 NYK 公司的一艘单壳 VLCC 油轮”东山”改装为 VLOC 超大型矿砂船, 改装后船舶入级 NK, 改装钢结构工程约 8000 吨。1.1 现有船舶主尺度总长Length O. A.:322.00 M两柱间长Length B. P. :308.00 M型宽Breadth (MLD.) :58.00 M型深Depth (MLD.) :28.70 M 设计吃水Draft (DESIGN) MLD. :18.86M结构吃水Draft (Scantling) MLD. :19.831 M 载重吨 Deadweight (at scantling draft):Abt. 255,396 M.T.1.2 目标船舶主尺度总长Length O. A.:322.00 M两柱间长Length B. P. :308.00 M型宽Breadth (MLD.) :58.00 M型深Depth (MLD.) :28.70 M 结构吃水Draft (Scantling) MLD. :18.645M 下载后可任意编辑1.3 改装工程概述下图为改装前后的舱室布置图: 下载后可任意编辑1.3.1 在 FR65-FR107 范围内, 中货油舱的整号肋位肋板补齐到距基线 3950mm 高度处。并新开设人孔。1.3.2 在 FR65-FR107 范围内, 中货油舱的半号肋位处新增设肋板和肘板。( 原间距5.65m, 现在肋骨间半号即 2.825m 处增加横肋板) 。1.3.3 中舱范围内加设 L9 船底纵桁和部分中纵桁。 (L9 纵桁在原船每两个整号肋板处间断。仅在横舱壁以下范围内增设中纵桁。)1.3.4 中舱范围内, 每整号肋位处内底和外底纵骨之间增设肘板。1.3.5 中舱范围内加设内底板及内...
