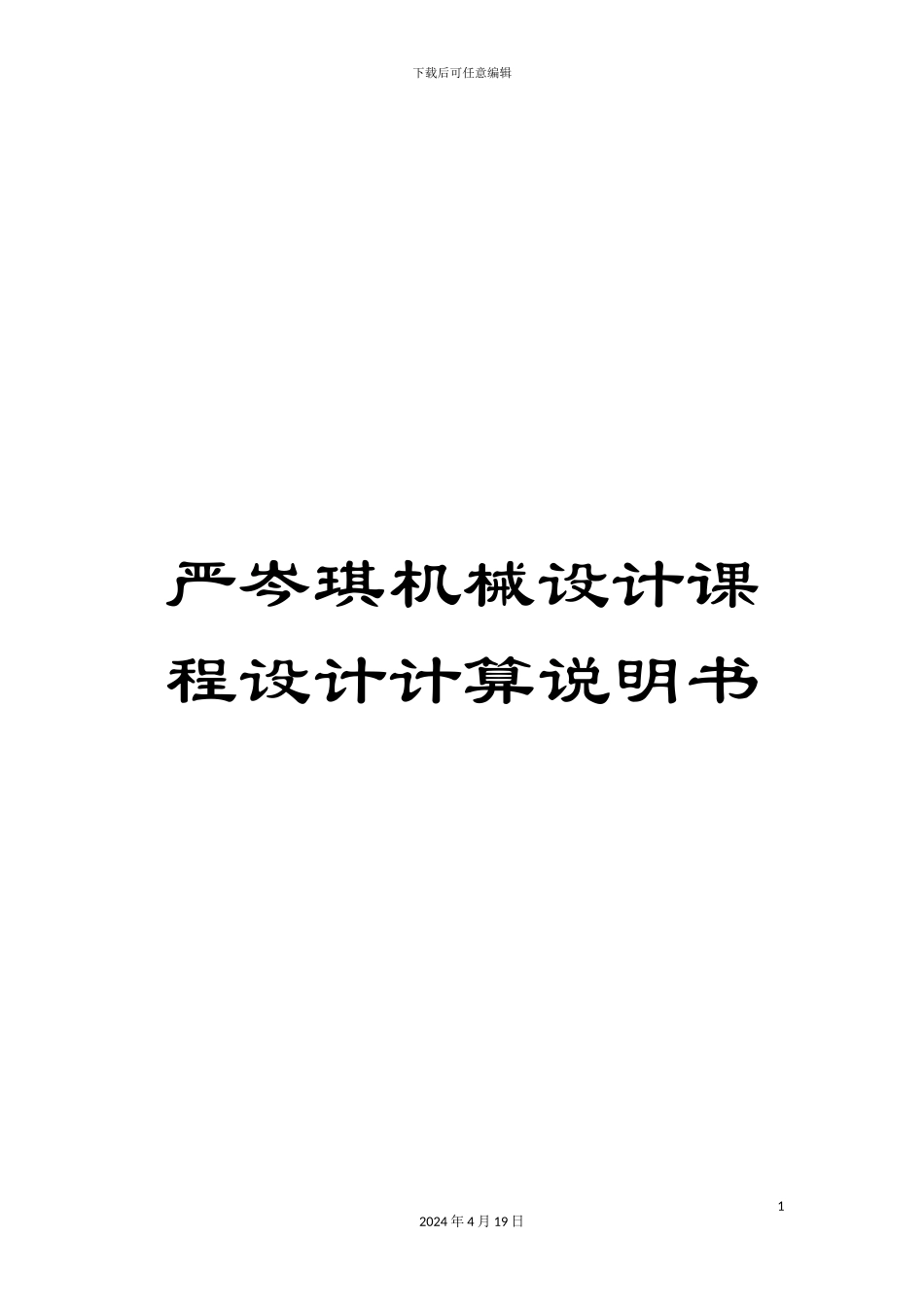

严岑琪机械设计课程设计计算说明书VIP专享

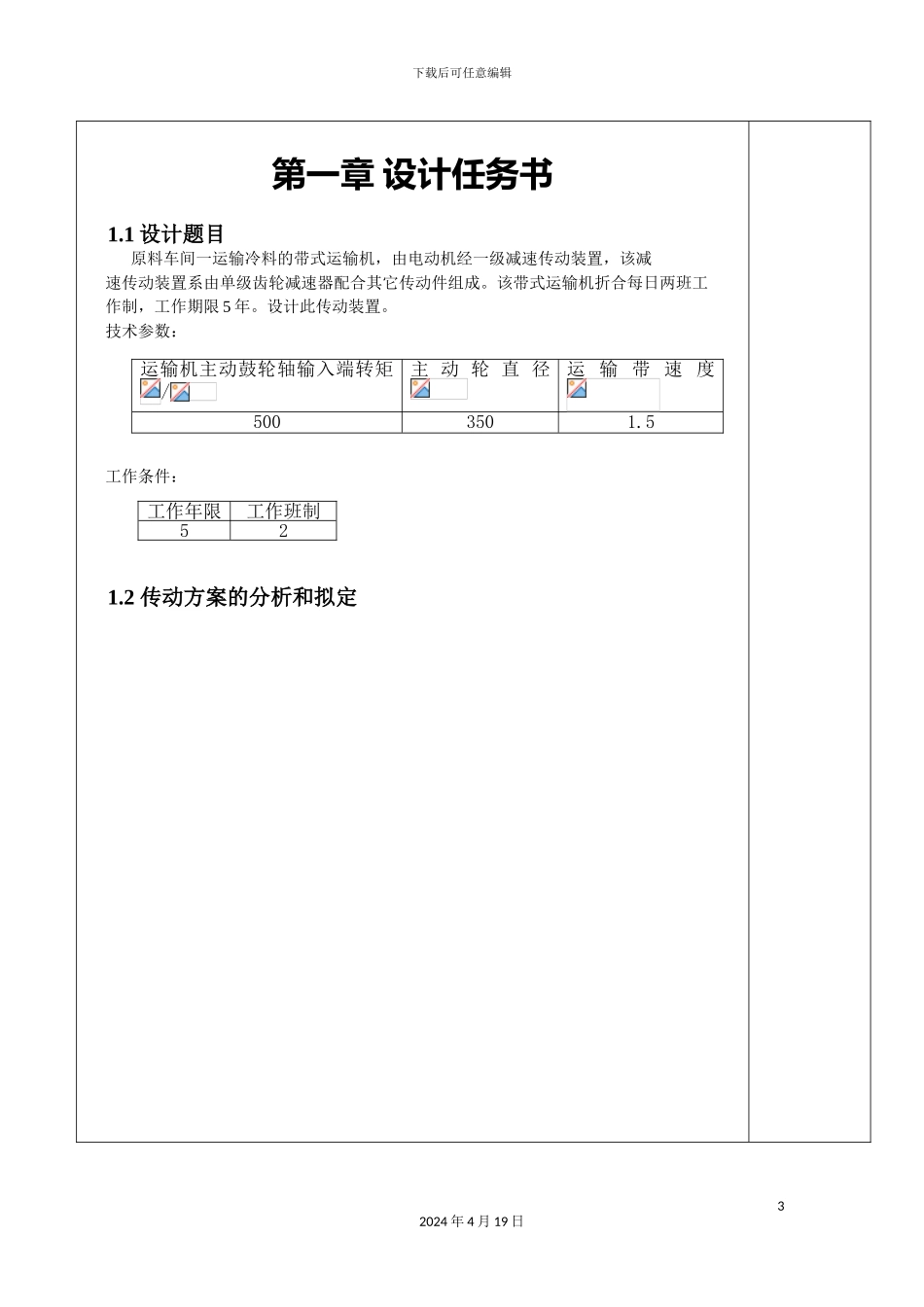

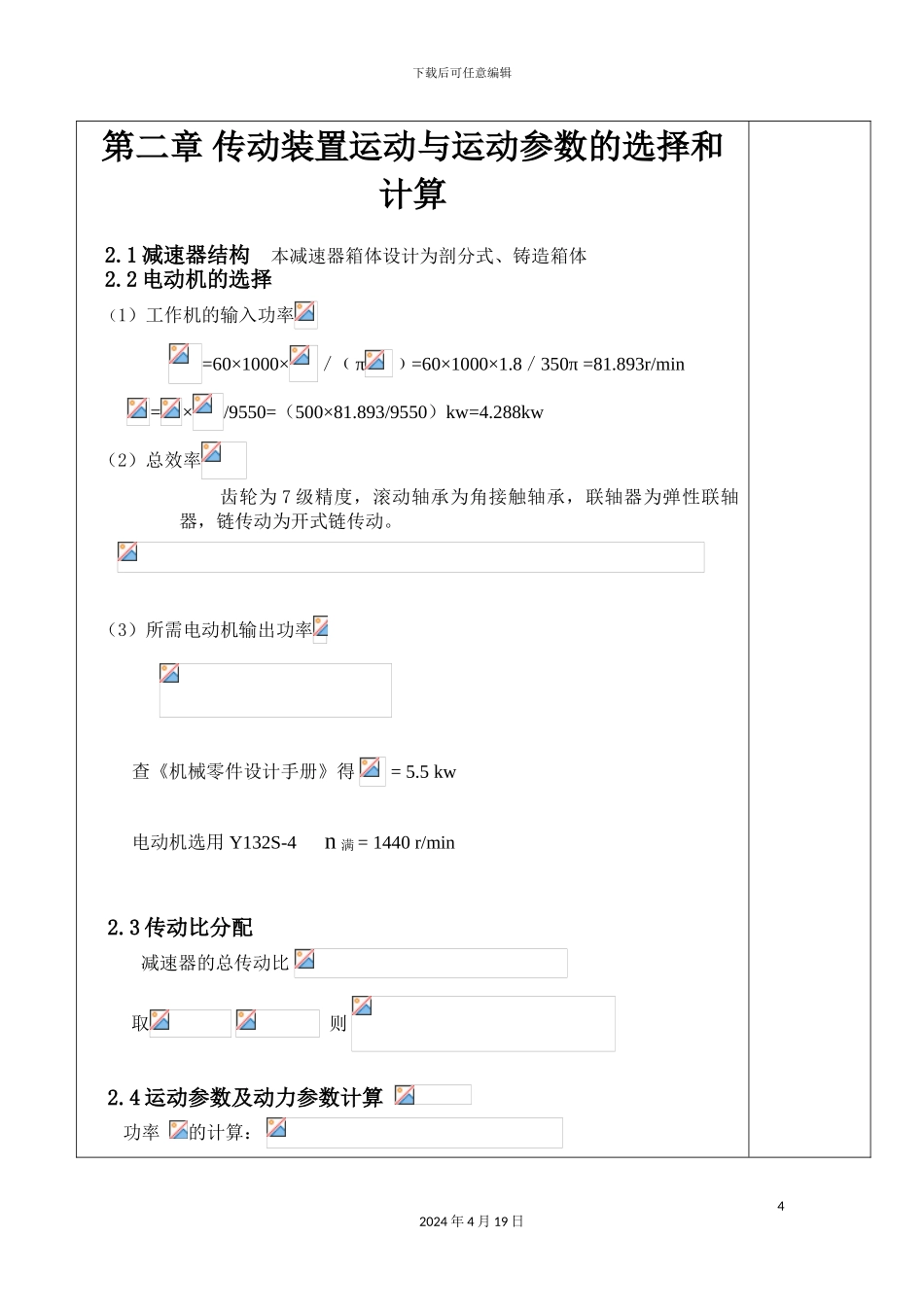

下载后可任意编辑严岑琪机械设计课程设计计算说明书12024 年 4 月 19 日下载后可任意编辑第一章 设计任务书1.1 设计题目 原料车间一运输冷料的带式运输机，由电动机经一级减速传动装置，该减 速传动装置系由单级齿轮减速器配合其它传动件组成。该带式运输机折合每日两班工 作制，工作期限 5 年。设计此传动装置。 技术参数： 工作条件： 1.2 传动方案的分析和拟定 32024 年 4 月 19 日运输机主动鼓轮轴输入端转矩/主 动 轮 直 径运 输 带 速 度5003501.5工作年限工作班制52下载后可任意编辑第二章 传动装置运动与运动参数的选择和计算 2.1 减速器结构 本减速器箱体设计为剖分式、铸造箱体2.2 电动机的选择 （1）工作机的输入功率 =60×1000×／﹙π=60×1000×1.8﹚／350π =81.893r/min =×/9550=（500×81.893/9550）kw=4.288kw （2）总效率 齿轮为 7 级精度，滚动轴承为角接触轴承，联轴器为弹性联轴器，链传动为开式链传动。 （3）所需电动机输出功率 查《机械零件设计手册》得 = 5.5 kw 电动机选用 Y132S-4 n 满 = 1440 r/min2.3 传动比分配 减速器的总传动比 取 则 2.4 运动参数及动力参数计算 功率 的计算： 42024 年 4 月 19 日下载后可任意编辑 转速 的计算： 转矩 的计算： 将上述数据列表如下：第三章 V 带传动的设计计算3.1 设计分析 52024 年 4 月 19 日轴号功率转速转矩I 5.02372066.625II4.873175.61265.003III4.791175.61260.516下载后可任意编辑 V 带传动的设计计算设计条件：水平对称布置，，电机转速，从动轮转速，每天工作 16 个小时。3.2 计算过程 设计过程所用图、表由《机械设计基础》查得。 （1）计算功率 由表 13-6 查得，故 （2）选普通 V 带型号 根据、查图 13-12 选用 A 型 V 带（3）选择小带轮基准直径 参考表 13-7 和图 13-12 得小 带轮基准直径为，故 取（4）验算带速 在 5～25范围内，带速合适。（5）确定带长和中心距 按公式 选 则 查表 13-2，取，同时查得 实际中心距为 （6）验算小带轮包角 62024 年 4 月 19 日下载后可任意编辑 包角合适。（7）确定 V 带的根数 由表 13-5 查得、 A 型 V 带 ，其中传动比， 由表 13-9 得，由表 13-8 得，则 由表 13-10 得，由表 13-2 得，则 V 带根数为 ，取根。（8）计算张紧力 由表 13-1 查得 （9）计算压轴...
