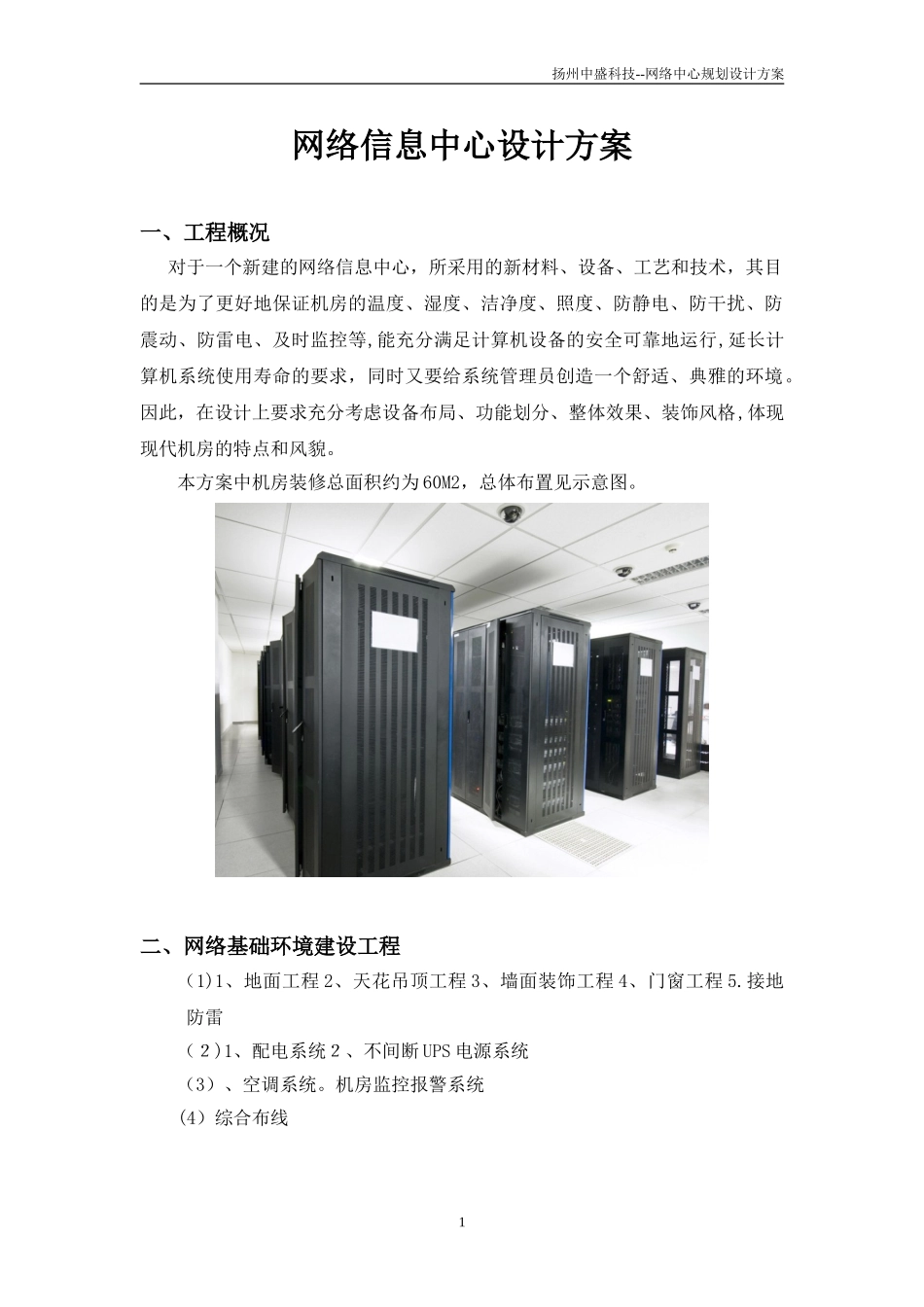

扬州中盛科技--网络中心规划设计方案网络信息中心设计方案一、工程概况对于一个新建的网络信息中心，所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等,能充分满足计算机设备的安全可靠地运行,延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格,体现现代机房的特点和风貌。本方案中机房装修总面积约为60M2，总体布置见示意图。二、网络基础环境建设工程（1)1、地面工程2、天花吊顶工程3、墙面装饰工程4、门窗工程5.接地防雷（２)1、配电系统２、不间断UPS电源系统（3）、空调系统。机房监控报警系统(4）综合布线1扬州中盛科技--网络中心规划设计方案三、设计原则和要求1、工程设计必须满足国家关于计算机网络机房标准及相关行业标准要求，规范施工。2、力求在不改变目前建筑结构的基础上，做到功能与美观兼顾，各项功能完整配套，专业规范、技术先进、经济合理、质量优良、管理方便之目的。建设一个现代化的，安全可靠、舒适实用、节能高效和具有可扩充性的机房。3、所有控制设备、电源设备、防雷设备、装修材料、线缆开关、布线系统的选材注重可靠性、稳定性、安全性,全部采用符合国家（国际)标准或相关行业标准的优质产品,以确保系统运行可靠稳定、故障率。4、空调系统、ＵPS系统等既是保障机房环境的重要设备,又属于不间断工作设备,需要选择稳定性高、行业声誉好的国内国际知名品牌产品。其中,推荐采用两套机房空调系统,一套独立安装,一套是中央空调，两套之间互为冗余、可靠联动,协调工作。5、有可靠的自动控制功能和报警功能：6、UPＳ供电系统在市电停电后能快速启动并平稳切换到UＰS供电、市电来电平稳后能自动切换为市电供电。ＵPS系统具有故障报警、断电报警、电池不足报警等功能。７、空调系统有完善的自动控制、漏水报警和故障报警功能。8、有可靠的停电启动应急照明系统的功能。9、UＰS电源系统、空调系统具有可通过网络远程监测、控制管理等功能。１０、ＵＰS等供电电源系统和空调系统有足够的冗余。11、接地系统规范、可靠。四、设计依据□国家标准《电子计算机机房设计规范》(ＧB５0174-93)□国家标准《计算站场地技术要求》(GＢ２887-89)□国家标准《电子计算机机房施工及验收规范》(SJ／T３0003-９3)□国家标准《计算机机房活动地板的技术要求》(GＢ6650-８6)2扬州中盛科技--网络中心规划设计方案□国家标准《计算站场地安全技术》(GB9361－88)□国家标准《电气装置安装工程接地装置施工及验收规范》(GB５016９-92)□中华人民共和国公共安全行业标准GA/T75－94《安全防范工程程序与要求》□《中华人民共和国计算机信息系统安全保护条例》五、各系统详述1、地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。活动地板的种类较多,根据板基材料可分为:铝合金、全钢、中密度刨花板。它们的表面都是粘贴PVC抗静电贴面。我们选择全钢防静电活动地板，可与地面装饰效果相协调。地板安装高度为0.3Ｍ。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。ﻩ铜条铜条铆接铆接地面电阻<2欧姆机房专用地2、天花吊顶工程根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；建议采用规格为600×600×０．8mm的微孔铝制天花板进行铺设,该天花板美观、耐用,防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统,具有抗静电、抗干扰的作用。３、墙面装饰工程墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、3扬州中盛科技--网络中心规划设计方案保温处理，同时使房屋内部平整、光滑,清洁美观,改善采光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。主机房墙面、地面及梁面上刷防霉、防潮漆，涂防水油膏,进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光,同时起到防水、防潮、防霉的效果。4、门窗工程从外围...
