2024年网络综合布线系统建设方案VIP免费

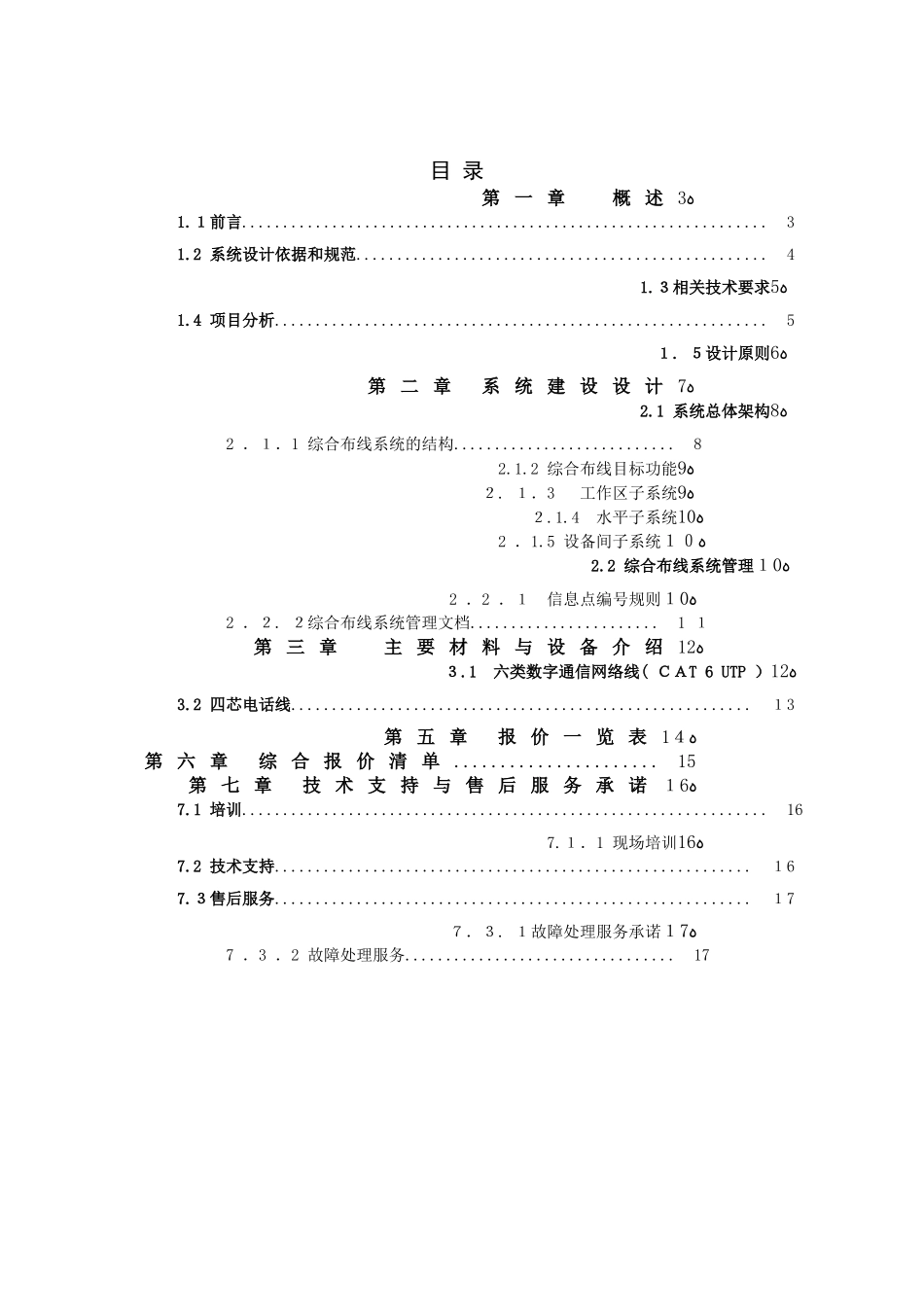

网络综合布线系统建设方案目录第一章概述ﻩ31.１前言................................................................31.2系统设计依据和规范..................................................41.３相关技术要求ﻩ51.4项目分析............................................................5１.５设计原则ﻩ6第二章系统建设设计ﻩ72.1系统总体架构ﻩ82．１．1综合布线系统的结构...........................82.1.2综合布线目标功能ﻩ9２.１．3工作区子系统ﻩ9２.1.4水平子系统ﻩ102．1.5设备间子系统ﻩ１０2.2综合布线系统管理ﻩ１02．2．１信息点编号规则ﻩ１02．２.２综合布线系统管理文档.......................1１第三章主要材料与设备介绍ﻩ12３.1六类数字通信网络线(ＣＡT6UTP）ﻩ123.2四芯电话线........................................................１3第五章报价一览表ﻩ1４第六章综合报价清单......................15第七章技术支持与售后服务承诺ﻩ１67.1培训................................................................167.１．1现场培训ﻩ167.2技术支持..........................................................１67.３售后服务..........................................................１7７．３.１故障处理服务承诺ﻩ１77．3．2故障处理服务.................................17ﻬ第一章概述1.1前言建设单位地处XXX写字楼１５楼，根据建设单位建筑平面图，楼层面积约1２00㎡。图纸布局设有机房；培训室；运营服务部；保费部；VIＰ接待室；健康体验室；服务大厅;多功能厅;仓库;营业部办公区；营销服务部;银行保险部；个人业务部;教育培训部;会议室；人事行政部；财务部；总经理室;副总经理室等。我们的设计目标是将整个布线系统结构化、体系化、模块化，集中、系统的管理,使它既具有可靠的实用性,又具有充分的灵活性和扩展性。网络系统灵活、方便,可随时扩充、升级。同时又给用户一个很好的性价比。感谢贵公司为我司提供了综合布线及网络系统工程的设计机会,我公司将本着诚挚、谨慎的态度,根据贵公司的要求，利用我们成熟的技术和经验,提供本设计方案。1.2系统设计依据和规范系统设计时遵循以下标准和规范：YD／T9261-2-1997大楼通信网络布线系统行业标准ISO/IＥC11801：1９95建筑物网络布线规范ETA/ＴIＡ-56８Ａ:１995商务建筑物电信布线标准ＥTA/TＩA56９商务建筑物电信布线路由标准ETＡ／TIA-６０6商务建筑物电信基础设施管理标准ETＡ／TＩAＴSＢ6７商务建筑物电信布线测试标准EN５0173欧洲商务建筑电信布线标准ＩSO118０1国际建筑通用布线标准IEEE１00BAＳE-T100兆以太网ＣCITＴＩSＤN综合业务数据网络标准IＥEE８０2.３10ＢASE-T光纤分布数据接口（ＦDDＩ）标准IEEＥ8０2.５TＯＫＥNRING网络标准ＣEＣS９0:97建筑与建筑群网络布线工程设计规范CECS９0：97建筑与建筑群网络布线工程设计规范CEＣS89：97建筑与建筑群网络布线工程施工及验收规范ＧB/T50311－20００建筑与建筑群网络布线系统工程设计规范GB/Ｔ5０312－2000建筑与建筑群网络布线系统工程验收规范中国民用建筑电气设计规范(JＧJ/T1６-92)智能建筑设计标准（EBD－０３-95)工业企业通信设计规范(CECＳ09:89)建筑与建筑群综合布线系统工程设计规范(ＣECＳ72：97）建筑与建筑群综合布线系统工程施工及验收规范（ＣECS72:9７）电气装置安装工程施工及验收规范（GBJ23２82)1.3相关技术要求符合最新的国际标准ISＯ/IＥC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。进行开放式布线,所有插座端口都支持数据通讯、话音和图像传递,满足电视会议,多媒体等系统的需要。能满足灵活的应用要求,即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时,容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ＡTM、FDDT、ＩSDN等网络及应用。网络就易于管理。1．４项目分析...
