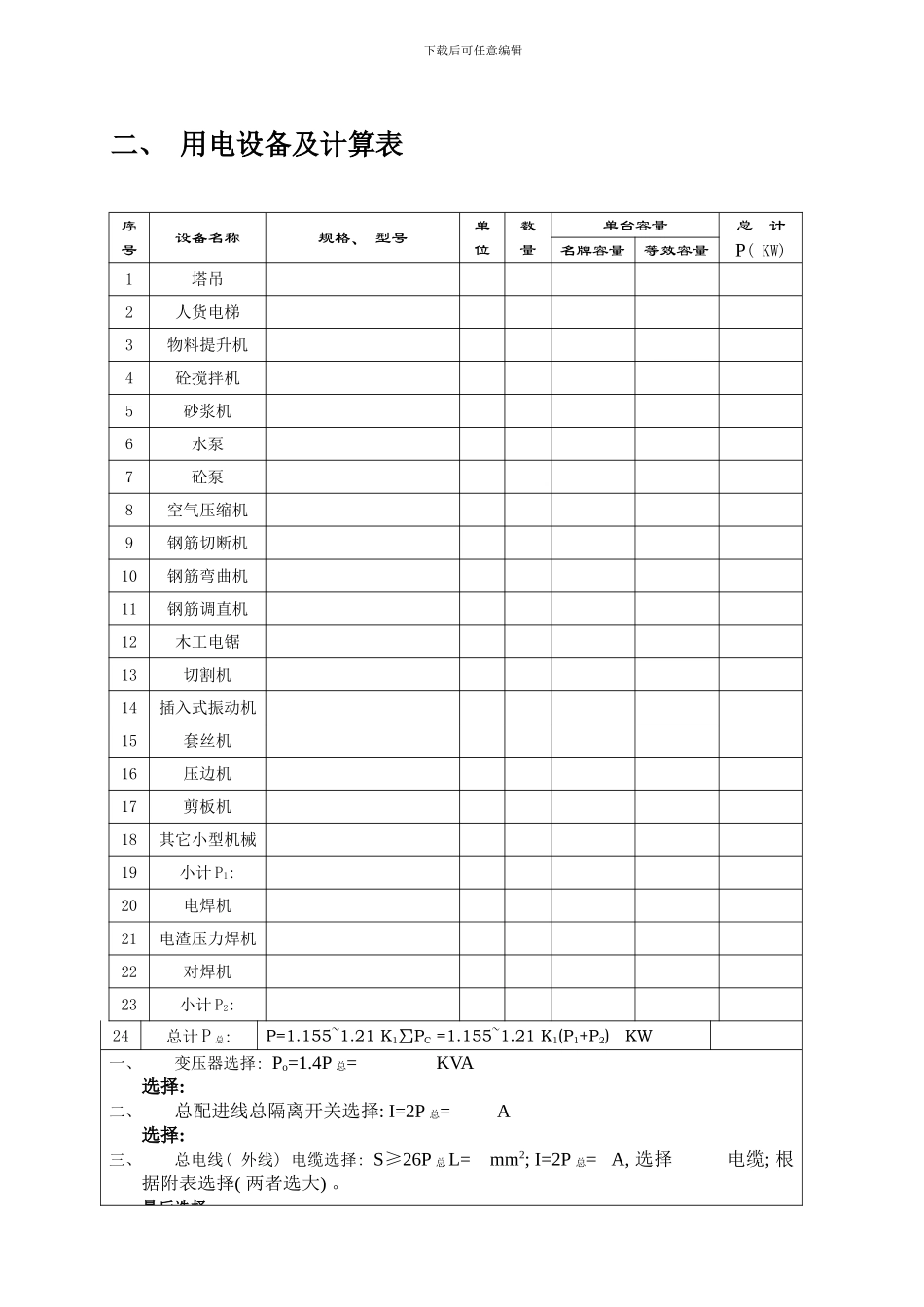

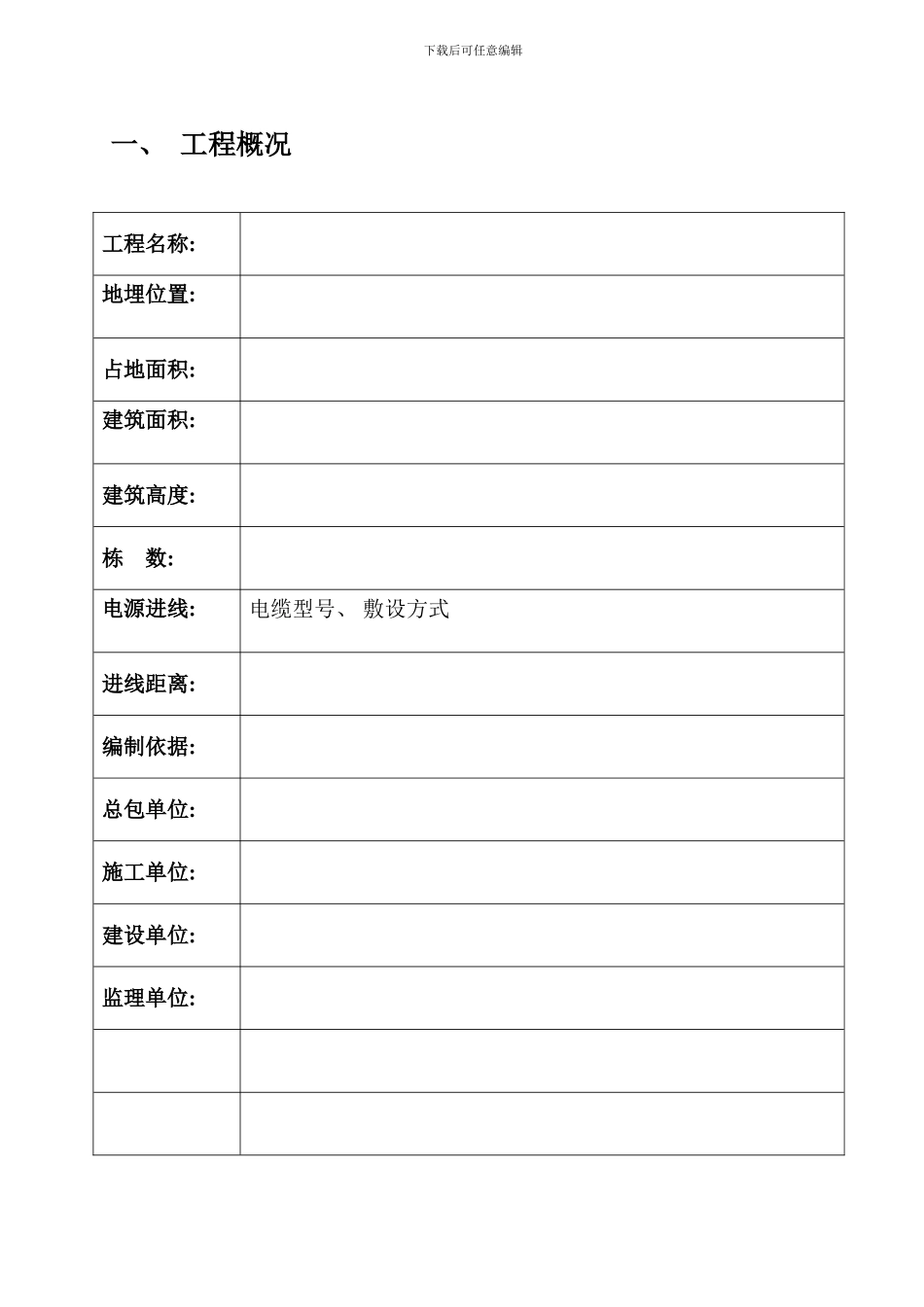

下载后可任意编辑目 录目 录----------------------------------------------------------------------1一、 工程概况---------------------------------------------------------------1二、 用电设备及计算表-------------------------------------------------------2三、 配电布置及分配---------------------------------------------------------4四、 主要分路计算及导线选择-------------------------------------------------4五、 安全用电技术措施-------------------------------------------------------5六、 电气防火措施-----------------------------------------------------------7七、 现场临电平面图---------------------------------------------------------9八、 临时用电系统图--------------------------------------------------------11九、 附表------------------------------------------------------------------11下载后可任意编辑一、 工程概况工程名称: 地埋位置: 占地面积: 建筑面积: 建筑高度: 栋 数: 电源进线: 电缆型号、 敷设方式进线距离: 编制依据: 总包单位: 施工单位: 建设单位: 监理单位: 下载后可任意编辑二、 用电设备及计算表序号设备名称规格、 型号单位数量单台容量总 计名牌容量等效容量P( KW) 1塔吊 2人货电梯 3物料提升机 4砼搅拌机 5砂浆机 6水泵 7砼泵 8空气压缩机 9钢筋切断机 10钢筋弯曲机 11钢筋调直机 12木工电锯 13切割机 14插入式振动机 15套丝机 16压边机 17剪板机 18其它小型机械 19小计 P1: 20电焊机21电渣压力焊机 22对焊机 23小计 P2: 24总计 P 总: P=1.155~1.21 K1∑PC =1.155~1.21 K1(P1+P2) KW 一、变压器选择: Po=1.4P 总= KVA选择: 二、总配进线总隔离开关选择: I=2P 总= A选择: 三、总电线( 外线) 电缆选择: S≥26P 总L= mm2; I=2P 总= A, 选择 电缆; 根据附表选择( 两者选大) 。最后选择: 下载后可任意编辑注: 1、 塔吊 P 塔铭牌暂载率一般为 40%, 通用换算为 25%暂载率: P 塔=Pex=2Pe=2 Pe=1.26 PePe——铭牌容量( kw) , Jc—铭牌暂载率。2、 电焊机一般暂载率为 60%, 通用换算为 100%暂载率: P 焊=SexCOSΦ= Sex x0.5=0.4SeSe——铭牌容量( KVA) ; Jc—铭牌暂载率,一般为 60%; COSΦ=0.5。3、 综合考虑施工用电, 照明部分约占动力用电量的 10...
