中铁十一局集团隧道施工测量方案样本

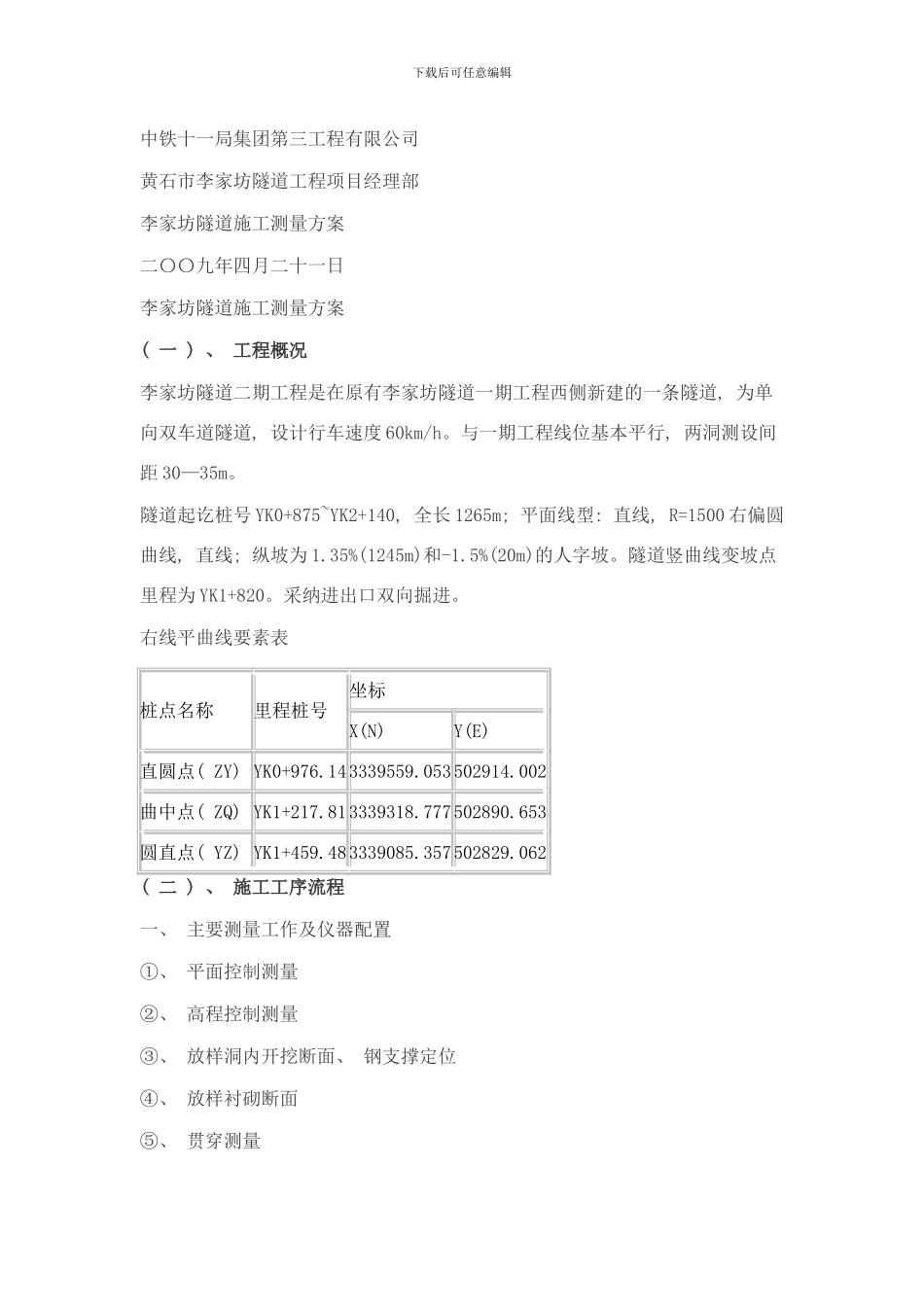

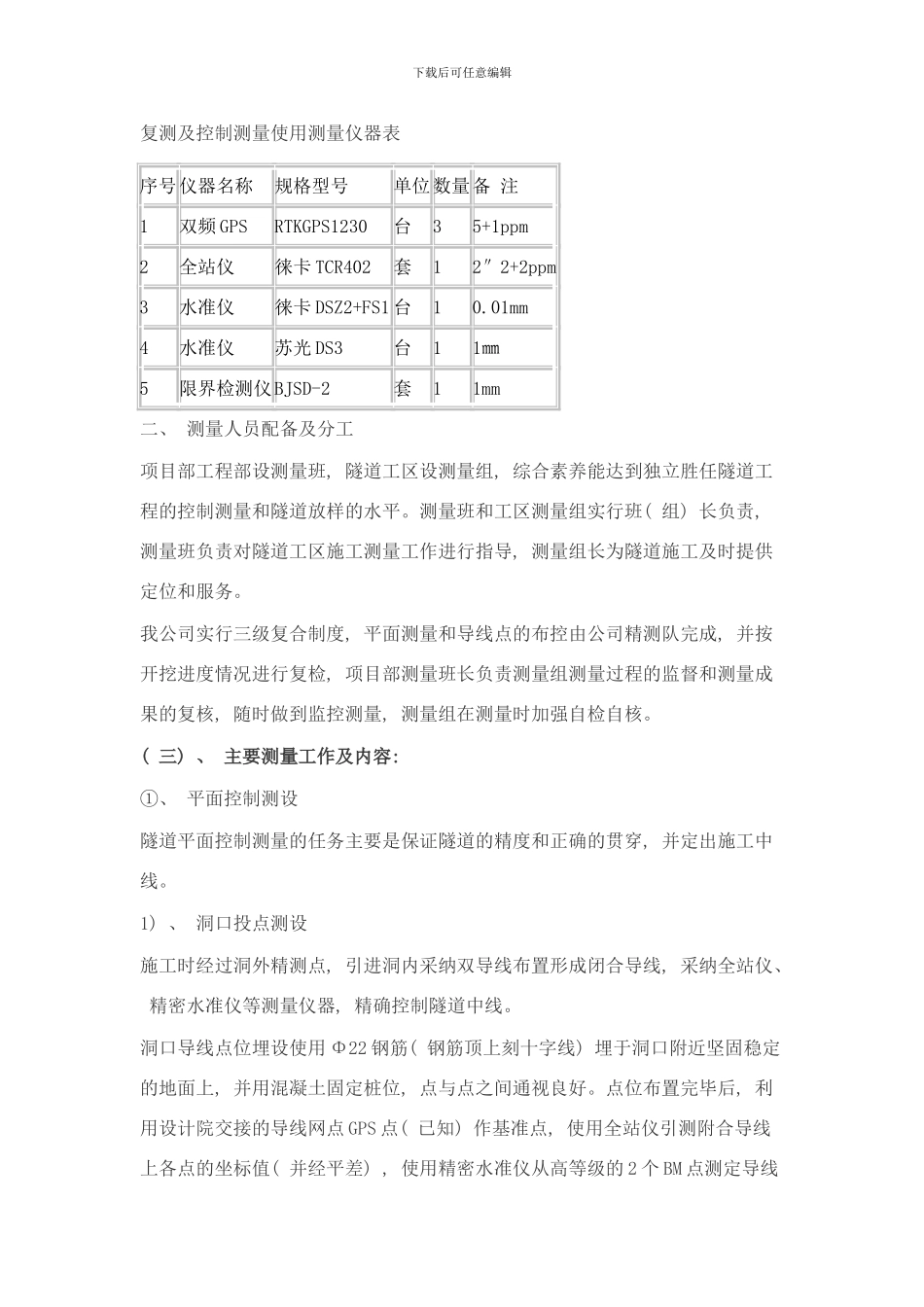

下载后可任意编辑中铁十一局集团第三工程有限公司黄石市李家坊隧道工程项目经理部李家坊隧道施工测量方案二〇〇九年四月二十一日李家坊隧道施工测量方案( 一 ) 、 工程概况李家坊隧道二期工程是在原有李家坊隧道一期工程西侧新建的一条隧道, 为单向双车道隧道, 设计行车速度 60km/h。与一期工程线位基本平行, 两洞测设间距 30—35m。隧道起讫桩号 YK0+875~YK2+140, 全长 1265m; 平面线型: 直线, R=1500 右偏圆曲线, 直线; 纵坡为 1.35%(1245m)和-1.5%(20m)的人字坡。隧道竖曲线变坡点里程为 YK1+820。采纳进出口双向掘进。右线平曲线要素表桩点名称里程桩号坐标X(N)Y(E)直圆点( ZY) YK0+976.143339559.053502914.002曲中点( ZQ) YK1+217.813339318.777502890.653圆直点( YZ) YK1+459.483339085.357502829.062( 二 ) 、 施工工序流程一、 主要测量工作及仪器配置①、 平面控制测量②、 高程控制测量③、 放样洞内开挖断面、 钢支撑定位④、 放样衬砌断面⑤、 贯穿测量下载后可任意编辑复测及控制测量使用测量仪器表序号仪器名称规格型号单位数量备 注1双频 GPSRTKGPS1230台35+1ppm2全站仪徕卡 TCR402套12″2+2ppm3水准仪徕卡 DSZ2+FS1 台10.01mm4水准仪苏光 DS3台11㎜5限界检测仪BJSD-2套11mm二、 测量人员配备及分工项目部工程部设测量班, 隧道工区设测量组, 综合素养能达到独立胜任隧道工程的控制测量和隧道放样的水平。测量班和工区测量组实行班( 组) 长负责, 测量班负责对隧道工区施工测量工作进行指导, 测量组长为隧道施工及时提供定位和服务。我公司实行三级复合制度, 平面测量和导线点的布控由公司精测队完成, 并按开挖进度情况进行复检, 项目部测量班长负责测量组测量过程的监督和测量成果的复核, 随时做到监控测量, 测量组在测量时加强自检自核。( 三) 、 主要测量工作及内容: ①、 平面控制测设隧道平面控制测量的任务主要是保证隧道的精度和正确的贯穿, 并定出施工中线。1) 、 洞口投点测设施工时经过洞外精测点, 引进洞内采纳双导线布置形成闭合导线, 采纳全站仪、 精密水准仪等测量仪器, 精确控制隧道中线。洞口导线点位埋设使用 Φ22 钢筋( 钢筋顶上刻十字线) 埋于洞口附近坚固稳定的地面上, 并用混凝土固定桩位, 点与点之间通视良好。点位布置完毕后, 利用设计院交接的导线网点 GPS 点( 已知) 作基准点, 使用全站仪引测附合导线上各点的坐标值( 并...
