串联与并联的识别与电路图专项训练样本

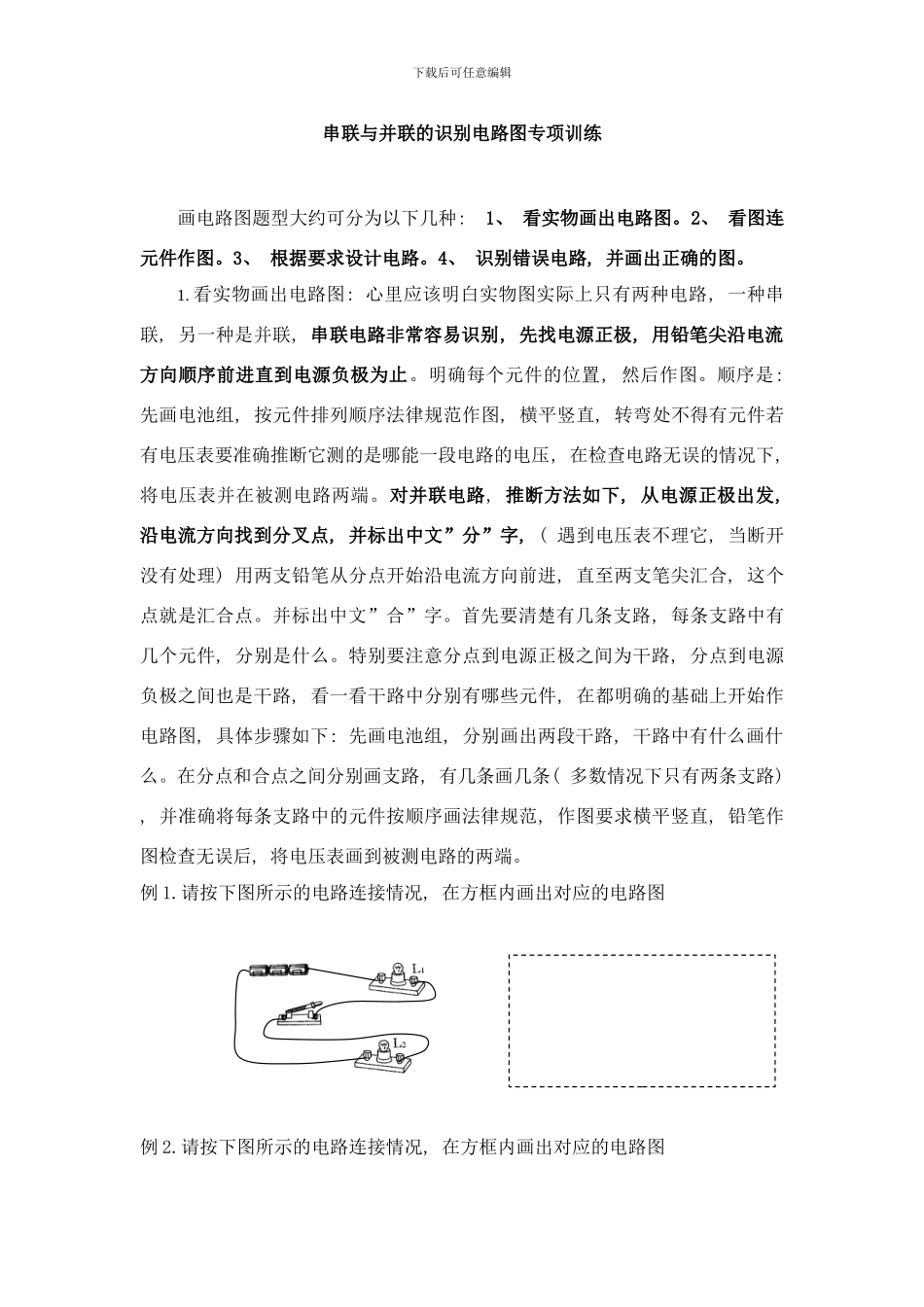

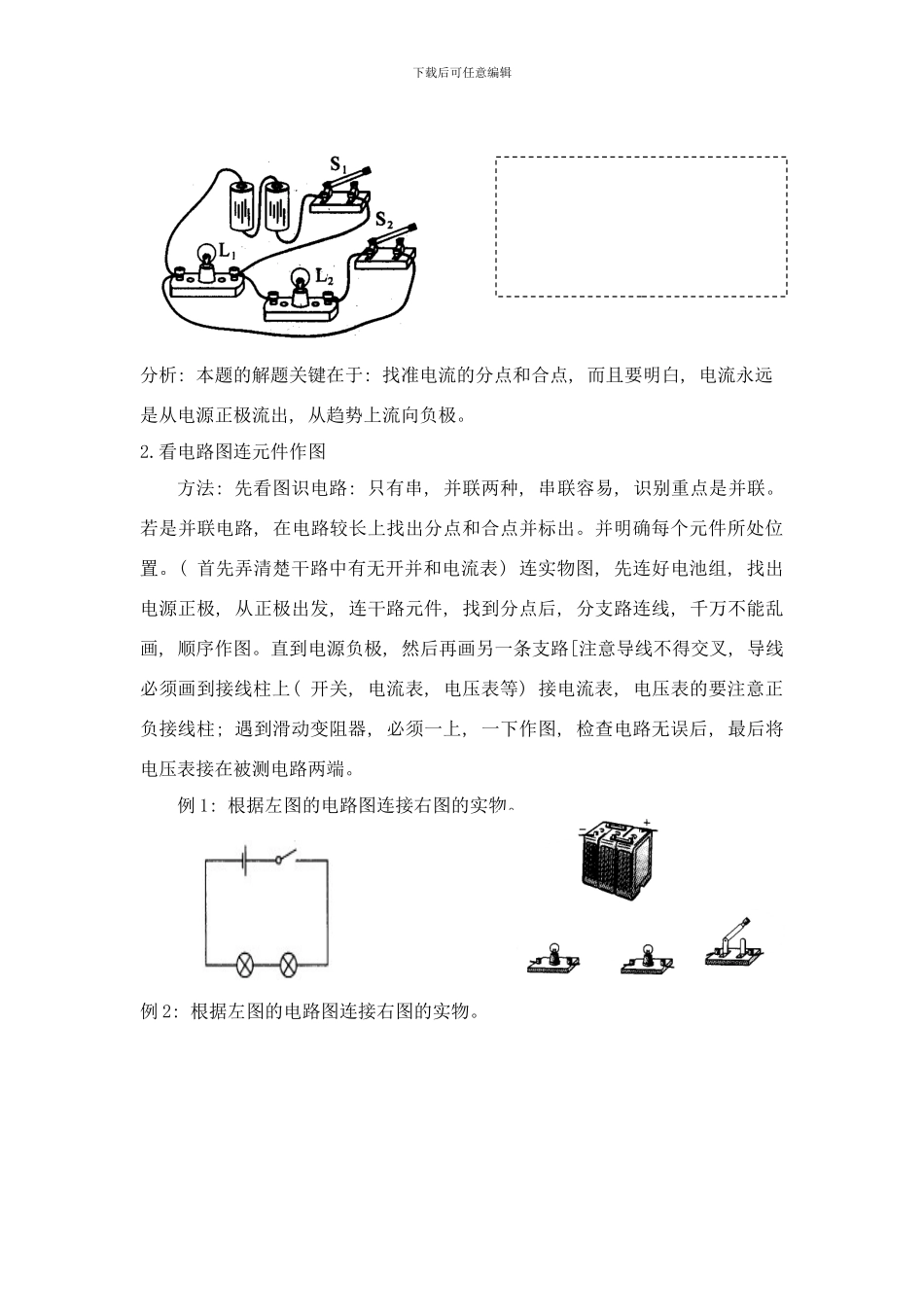

下载后可任意编辑串联与并联的识别电路图专项训练 画电路图题型大约可分为以下几种: 1、 看实物画出电路图。2、 看图连元件作图。3、 根据要求设计电路。4、 识别错误电路, 并画出正确的图。1. 看实物画出电路图: 心里应该明白实物图实际上只有两种电路, 一种串联, 另一种是并联, 串联电路非常容易识别, 先找电源正极, 用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置, 然后作图。顺序是: 先画电池组, 按元件排列顺序法律规范作图, 横平竖直, 转弯处不得有元件若有电压表要准确推断它测的是哪能一段电路的电压, 在检查电路无误的情况下, 将电压表并在被测电路两端。对并联电路, 推断方法如下, 从电源正极出发, 沿电流方向找到分叉点, 并标出中文”分”字, ( 遇到电压表不理它, 当断开没有处理) 用两支铅笔从分点开始沿电流方向前进, 直至两支笔尖汇合, 这个点就是汇合点。并标出中文”合”字。首先要清楚有几条支路, 每条支路中有几个元件, 分别是什么。特别要注意分点到电源正极之间为干路, 分点到电源负极之间也是干路, 看一看干路中分别有哪些元件, 在都明确的基础上开始作电路图, 具体步骤如下: 先画电池组, 分别画出两段干路, 干路中有什么画什么。在分点和合点之间分别画支路, 有几条画几条( 多数情况下只有两条支路) , 并准确将每条支路中的元件按顺序画法律规范, 作图要求横平竖直, 铅笔作图检查无误后, 将电压表画到被测电路的两端。 例 1.请按下图所示的电路连接情况, 在方框内画出对应的电路图例 2.请按下图所示的电路连接情况, 在方框内画出对应的电路图下载后可任意编辑分析: 本题的解题关键在于: 找准电流的分点和合点, 而且要明白, 电流永远是从电源正极流出, 从趋势上流向负极。2.看电路图连元件作图 方法: 先看图识电路: 只有串, 并联两种, 串联容易, 识别重点是并联。若是并联电路, 在电路较长上找出分点和合点并标出。并明确每个元件所处位置。( 首先弄清楚干路中有无开并和电流表) 连实物图, 先连好电池组, 找出电源正极, 从正极出发, 连干路元件, 找到分点后, 分支路连线, 千万不能乱画, 顺序作图。直到电源负极, 然后再画另一条支路[注意导线不得交叉, 导线必须画到接线柱上( 开关, 电流表, 电压表等) 接电流表, 电压表的要注意正负接线柱; 遇到滑动变阻器, 必须一上, 一下作图, 检查电路无误后, 最后将电压表接在...
