临时防水排水方案样本

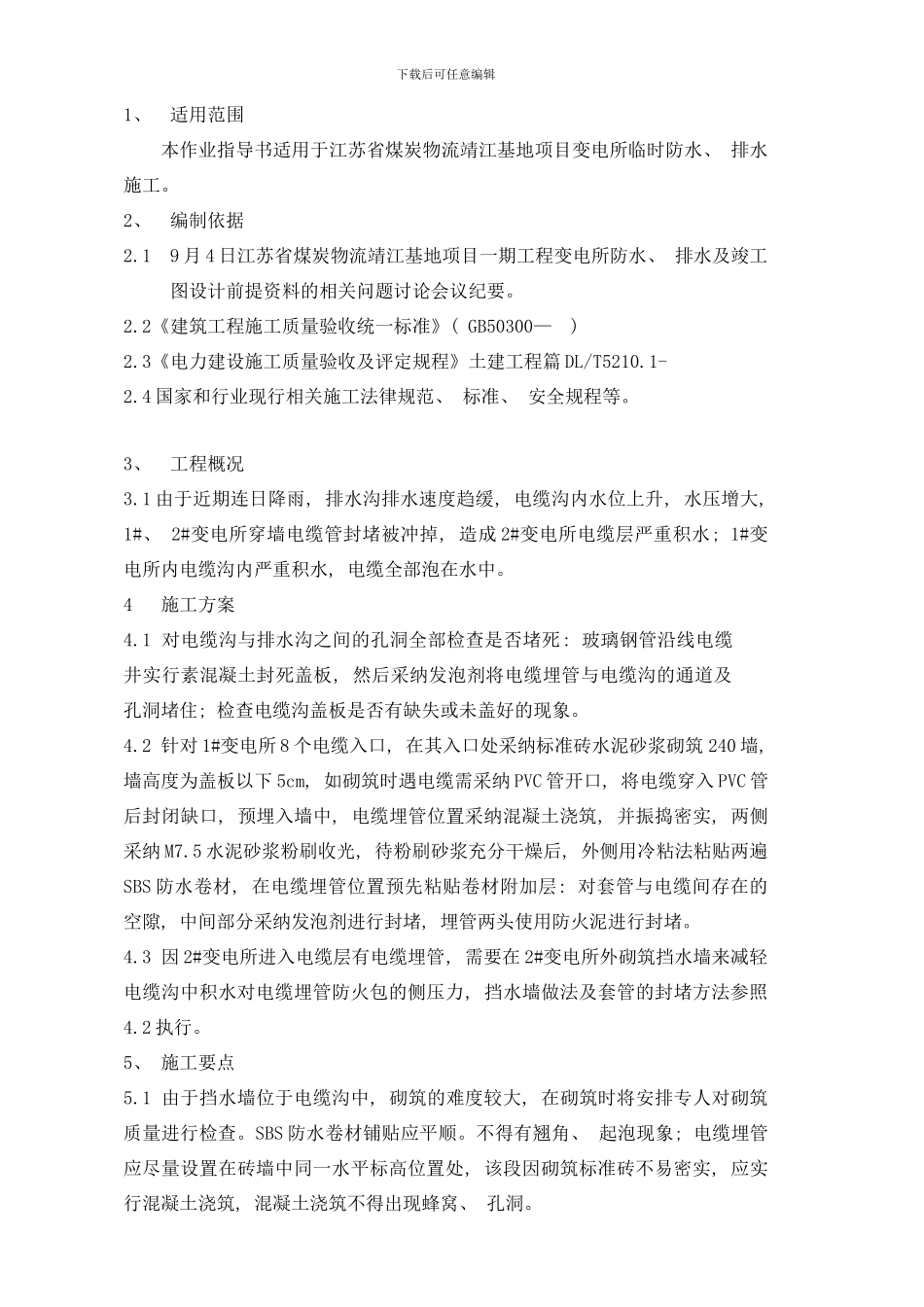

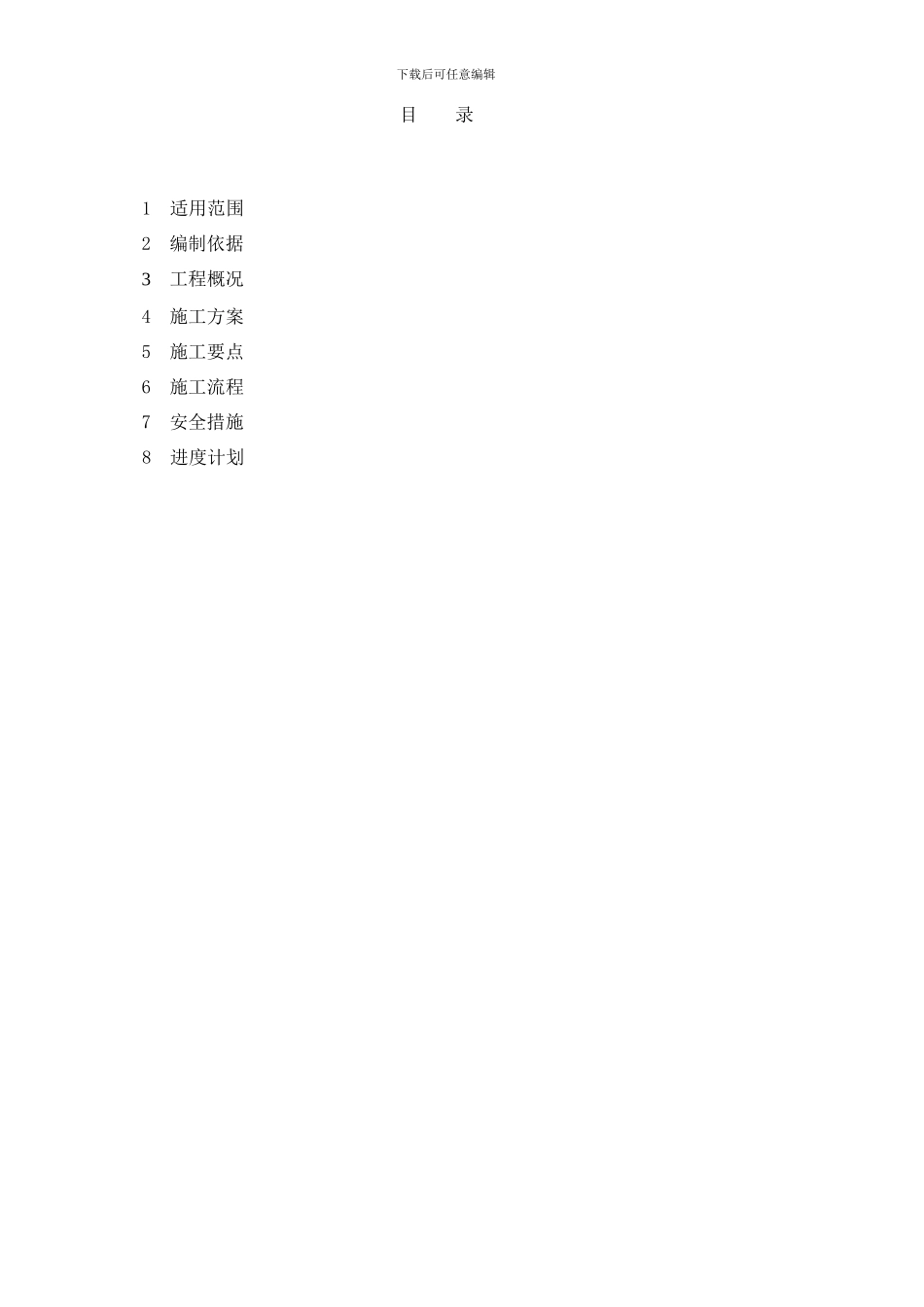

作 业 指 导 书 工程名称: 江苏省煤炭物流靖江基地项目编 号: 作业项目名称: 变电所防水、 排水临时施工方案编制单位: 江苏省电力建设第一工程公司靖江分公司( 建筑施工场地) 编写: 日期: 审核: 日期: 审定: 日期: 批准: 日期: 出版日期: 版 次: 下载后可任意编辑目 录1 适用范围2 编制依据3工程概况4 施工方案5 施工要点6 施工流程7 安全措施8 进度计划下载后可任意编辑1、 适用范围 本作业指导书适用于江苏省煤炭物流靖江基地项目变电所临时防水、 排水施工。2、 编制依据2.1 9 月 4 日江苏省煤炭物流靖江基地项目一期工程变电所防水、 排水及竣工图设计前提资料的相关问题讨论会议纪要。2.2《建筑工程施工质量验收统一标准》( GB50300— ) 2.3《电力建设施工质量验收及评定规程》土建工程篇 DL/T5210.1- 2.4 国家和行业现行相关施工法律规范、 标准、 安全规程等。3、 工程概况3.1 由于近期连日降雨, 排水沟排水速度趋缓, 电缆沟内水位上升, 水压增大, 1#、 2#变电所穿墙电缆管封堵被冲掉, 造成 2#变电所电缆层严重积水; 1#变电所内电缆沟内严重积水, 电缆全部泡在水中。4 施工方案4.1 对电缆沟与排水沟之间的孔洞全部检查是否堵死: 玻璃钢管沿线电缆井实行素混凝土封死盖板, 然后采纳发泡剂将电缆埋管与电缆沟的通道及孔洞堵住; 检查电缆沟盖板是否有缺失或未盖好的现象。4.2 针对 1#变电所 8 个电缆入口, 在其入口处采纳标准砖水泥砂浆砌筑 240 墙, 墙高度为盖板以下 5cm, 如砌筑时遇电缆需采纳 PVC 管开口, 将电缆穿入 PVC 管后封闭缺口, 预埋入墙中, 电缆埋管位置采纳混凝土浇筑, 并振捣密实, 两侧采纳 M7.5 水泥砂浆粉刷收光, 待粉刷砂浆充分干燥后, 外侧用冷粘法粘贴两遍SBS 防水卷材, 在电缆埋管位置预先粘贴卷材附加层: 对套管与电缆间存在的空隙, 中间部分采纳发泡剂进行封堵, 埋管两头使用防火泥进行封堵。4.3 因 2#变电所进入电缆层有电缆埋管, 需要在 2#变电所外砌筑挡水墙来减轻电缆沟中积水对电缆埋管防火包的侧压力, 挡水墙做法及套管的封堵方法参照4.2 执行。5、 施工要点5.1 由于挡水墙位于电缆沟中, 砌筑的难度较大, 在砌筑时将安排专人对砌筑质量进行检查。SBS 防水卷材铺贴应平顺。不得有翘角、 起泡现象; 电缆埋管应尽量设置在砖墙中同一水平标高位置处, 该段因砌筑标准砖不易密实, 应实行混凝土浇筑, 混...
