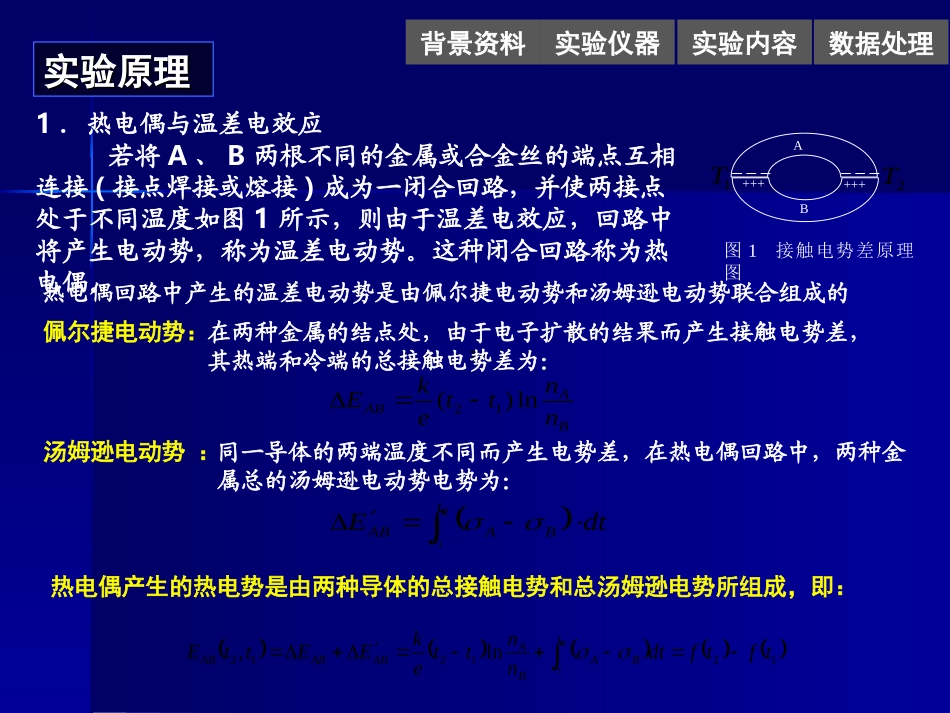

实验原理实验原理背景资料实验仪器实验内容数据处理1．热电偶与温差电效应若将A、B两根不同的金属或合金丝的端点互相连接(接点焊接或熔接)成为一闭合回路，并使两接点处于不同温度如图1所示，则由于温差电效应，回路中将产生电动势，称为温差电动势。这种闭合回路称为热电偶。1T1T图1接触电势差原理图++++++AB2T热电偶回路中产生的温差电动势是由佩尔捷电动势和汤姆逊电动势联合组成的BAABnnttekEln)(12佩尔捷电动势：在两种金属的结点处，由于电子扩散的结果而产生接触电势差，其热端和冷端的总接触电势差为：21ttBAABdtE汤姆逊电动势：同一导体的两端温度不同而产生电势差，在热电偶回路中，两种金属总的汤姆逊电动势电势为：12121221ln,tftfdtnnttekEEttEttBABAABABAB热电偶产生的热电势是由两种导体的总接触电势和总汤姆逊电势所组成，即：实验原理实验原理背景资料实验仪器实验内容数据处理因此，热电偶回路中温差电动势的大小除了和组成电偶的材料有关，还决定于两接触点的温度差，当制作电偶的材料确定后，温差电动势的大小就只决定于两个接触点的温度差，一般说，电动势和温差的关系非常复杂，若取二级近似，可表为如下形式21212ttdttCEAB2t式中，为热端温度；是冷端温度；而、是电偶常数，它们的大小仅决定于组成电偶的材料。粗略测量时，可取一级近似1tCd12ttCEAB称为温差电系数（或电偶常数），它只与两种金属的性质有关，在数值上等于两接触点温度差为1℃时所产生的温差电动势，单位为毫伏/度。C实验原理实验原理背景资料实验仪器实验内容数据处理2．热电偶测温原理和定标温差电偶与测量仪器有两种连接方式如图2所示。MAB工作端自由端1t2t（a）图2MAABB工作端自由端（b）1t2t参考温度可以是水的三相点（273.16K），液氮（LN）的沸点（77.35K），或液氦（LHe）的沸点（4.2K）等。如果热电偶工作端与参考端的温度不等，则有温差电动势产生。温差电势的大小只与工作端与参考端的温差及电极材料有关，与电极的长度，直径无关。用电位差计测出电偶回路的电动势，如果该电偶的电动势与温差之间的关系事先已标定好，根据已知的曲线，就可以得出待测温度。实验原理实验原理背景资料实验仪器实验内容数据处理为了测定温差电动势，需在闭合回路中接入测量仪表，如图3所示，这相当于把第三种金属（如电位差计的电阻丝）串入回路。理论上可以证明，在A、B两种金属之间插入任何一种金属C，只要维持它和A、B的联接点在同一个温度，这个闭合电路中的温差电动势总是和由A、B两种金属组成的温差热电偶中的温差电动势一样。这一性质在实际应用中是很重要的，图3所示为常用的测温线路，即用铜丝C将温差电动势接送电位差计是常见的用法。注：ABCC电位差计图31t1t2t实验原理实验原理背景资料实验仪器实验内容数据处理温差电偶测量温度的优点：测量范围广：可以从4.2K(－268.950C)的深低温直至28000C的高温。如液态空气的低温或炼钢炉温(～2000℃)。测量精度高：因热电偶直接与被测对象接触，不受中间介质的影响。灵敏度和准确度高(可达10－3度)，特别是铂姥—铂热电偶。受热面积和热容量可做得很小，如研究金相变化、小生物体温变化，水银温度计则难于可比。构造简单，使用方便：热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。由于热电偶测温是将温度测量转换为电学量的测量，因而非常适用于自动调温和控温系统。实验原理实验原理背景资料实验仪器实验内容数据处理定标：所谓定标就是设法确定温差电势的大小与温度差的对应关系。定标方法有二种：一种是固定点法，即利用纯物质在一定的气压下，把它们的熔点或沸点作为已知温度(例如，水的沸点，标准大气压下为100℃；锡的熔点为231．8℃；锌的熔点为419．8℃)，测出温差电偶在这些温度下对应的电动势，从而得出关系曲线。固定点法的优点是标准的温度准确、稳定，但合适的纯物质为数不多，可校准的温度点数较少。另一种是比较法，即利用—标准电偶与未知电偶测量同一温度...
