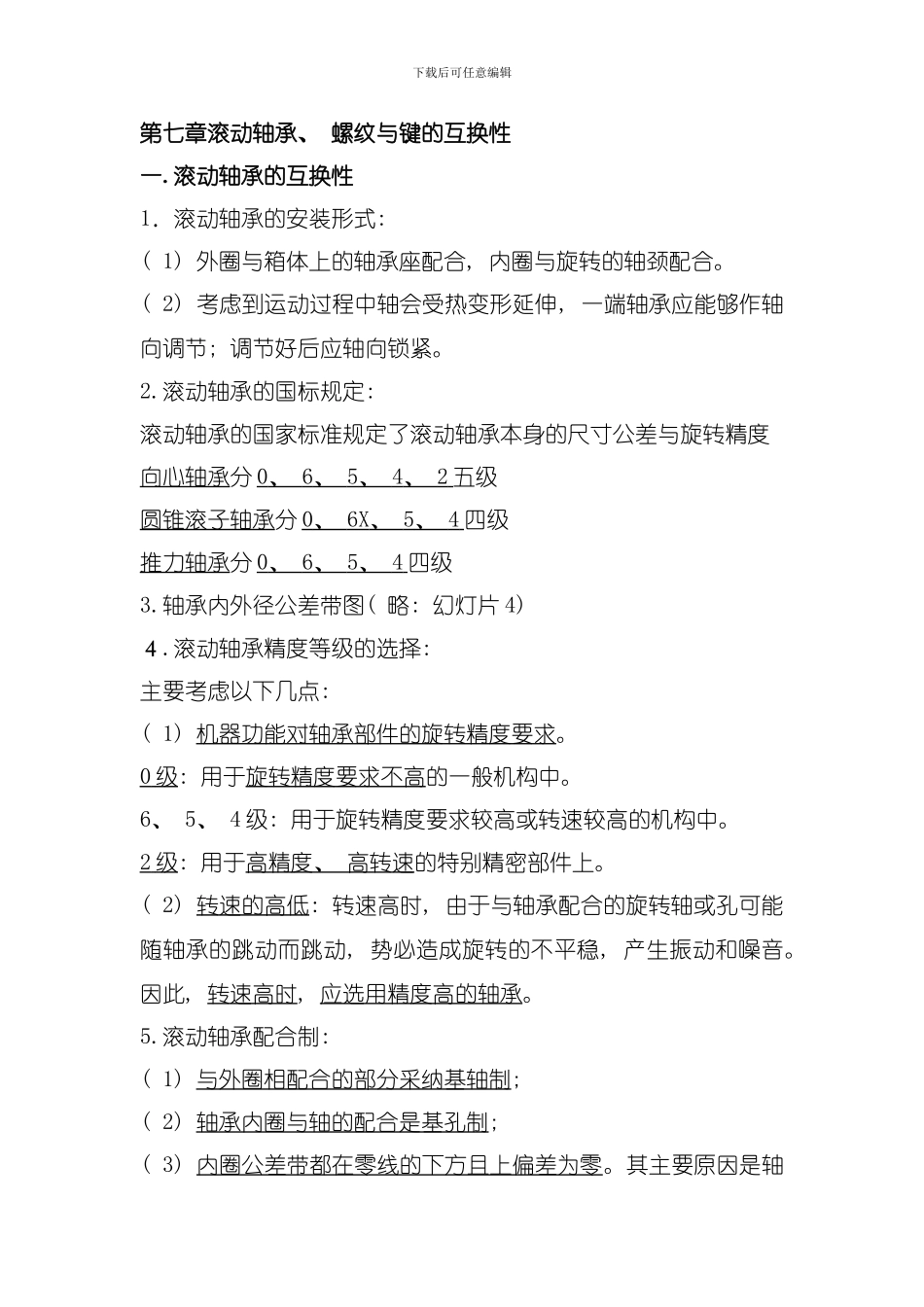

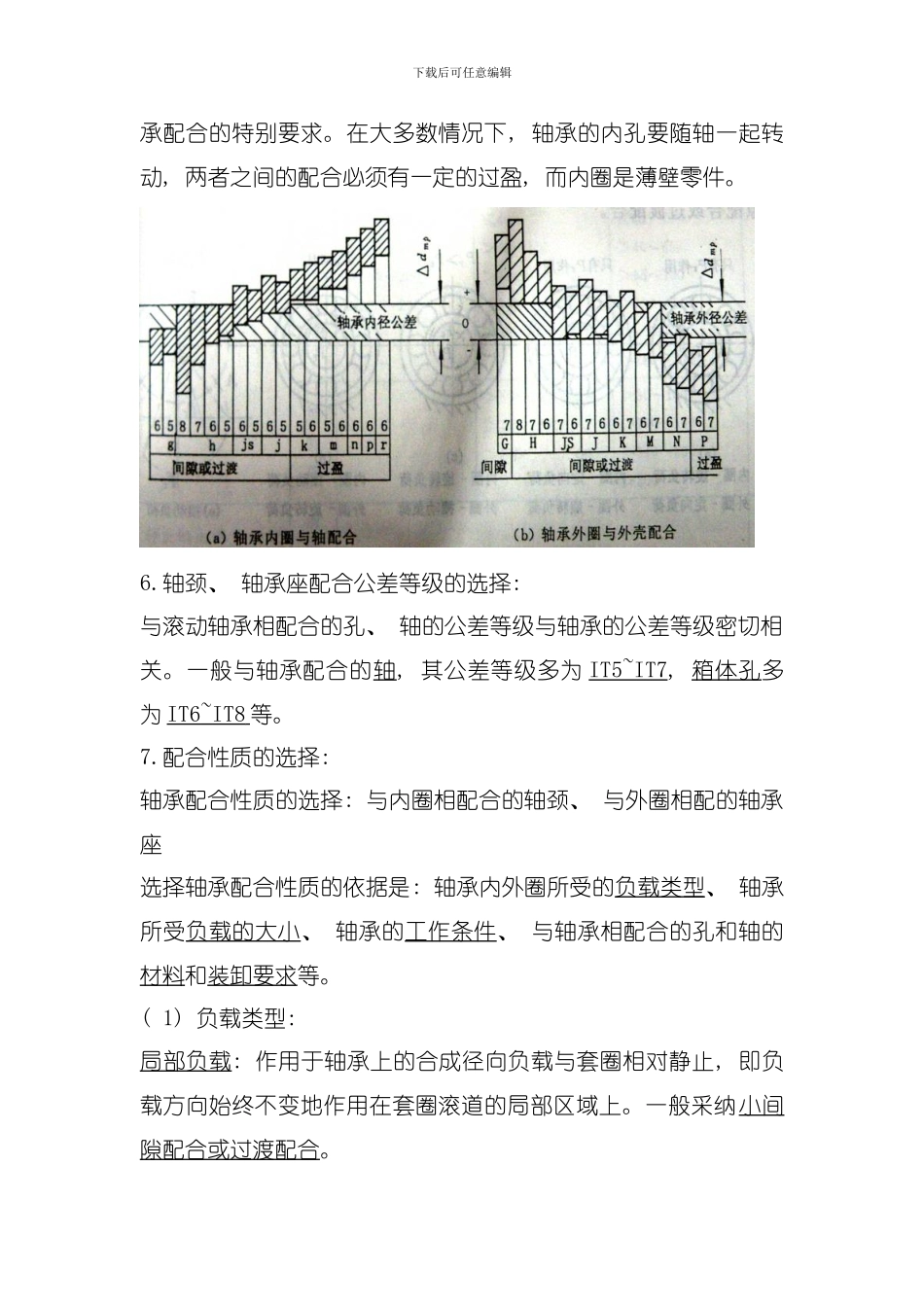

下载后可任意编辑第七章滚动轴承、 螺纹与键的互换性一.滚动轴承的互换性1.滚动轴承的安装形式: ( 1) 外圈与箱体上的轴承座配合, 内圈与旋转的轴颈配合。( 2) 考虑到运动过程中轴会受热变形延伸, 一端轴承应能够作轴向调节; 调节好后应轴向锁紧。2.滚动轴承的国标规定: 滚动轴承的国家标准规定了滚动轴承本身的尺寸公差与旋转精度向心轴承分 0 、 6 、 5 、 4 、 2 五级圆锥滚子轴承分 0 、 6X 、 5 、 4 四级推力轴承分 0 、 6 、 5 、 4 四级3.轴承内外径公差带图( 略: 幻灯片 4) 4.滚动轴承精度等级的选择: 主要考虑以下几点: ( 1) 机器功能对轴承部件的旋转精度要求。0 级 : 用于旋转精度要求不高的一般机构中。6、 5、 4 级: 用于旋转精度要求较高或转速较高的机构中。2 级 : 用于高精度、 高转速的特别精密部件上。( 2) 转速的高低: 转速高时, 由于与轴承配合的旋转轴或孔可能随轴承的跳动而跳动, 势必造成旋转的不平稳, 产生振动和噪音。因此, 转速高时, 应选用精度高的轴承。5.滚动轴承配合制: ( 1) 与外圈相配合的部分采纳基轴制; ( 2) 轴承内圈与轴的配合是基孔制; ( 3) 内圈公差带都在零线的下方且上偏差为零。其主要原因是轴下载后可任意编辑承配合的特别要求。在大多数情况下, 轴承的内孔要随轴一起转动, 两者之间的配合必须有一定的过盈, 而内圈是薄壁零件。6.轴颈、 轴承座配合公差等级的选择: 与滚动轴承相配合的孔、 轴的公差等级与轴承的公差等级密切相关。一般与轴承配合的轴, 其公差等级多为 IT5~IT7, 箱体孔多为 IT6~IT8 等。7.配合性质的选择: 轴承配合性质的选择: 与内圈相配合的轴颈、 与外圈相配的轴承座选择轴承配合性质的依据是: 轴承内外圈所受的负载类型、 轴承所受负载的大小、 轴承的工作条件、 与轴承相配合的孔和轴的材料和装卸要求等。( 1) 负载类型: 局部负载: 作用于轴承上的合成径向负载与套圈相对静止, 即负载方向始终不变地作用在套圈滚道的局部区域上。一般采纳小间隙配合或过渡配合。下载后可任意编辑自: 不转的→局部负载, 间隙、 过渡循环负载: 作用于轴承上的合成径向负载与套圈相对旋转, 即合成径向负载顺次作用在套圈的整个圆周上。一般采纳过盈或较紧的过渡配合。自: 转动的→循环负载, 过盈、 过渡摆动负载: 作用于轴承上的合成径向负载与所承载的套圈在一定区域内相对摆动, 即合成...
