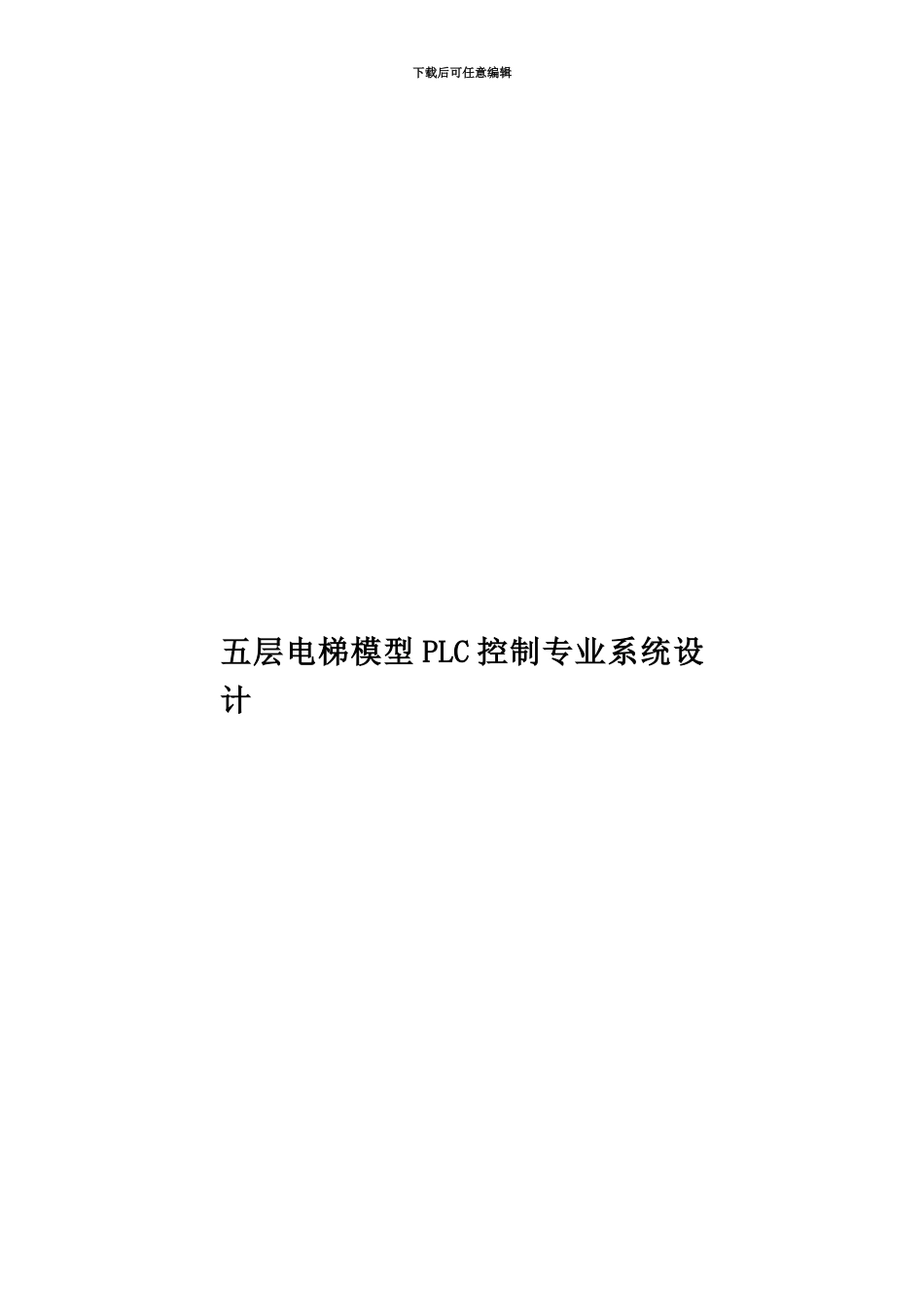

五层电梯模型PLC控制专业系统设计

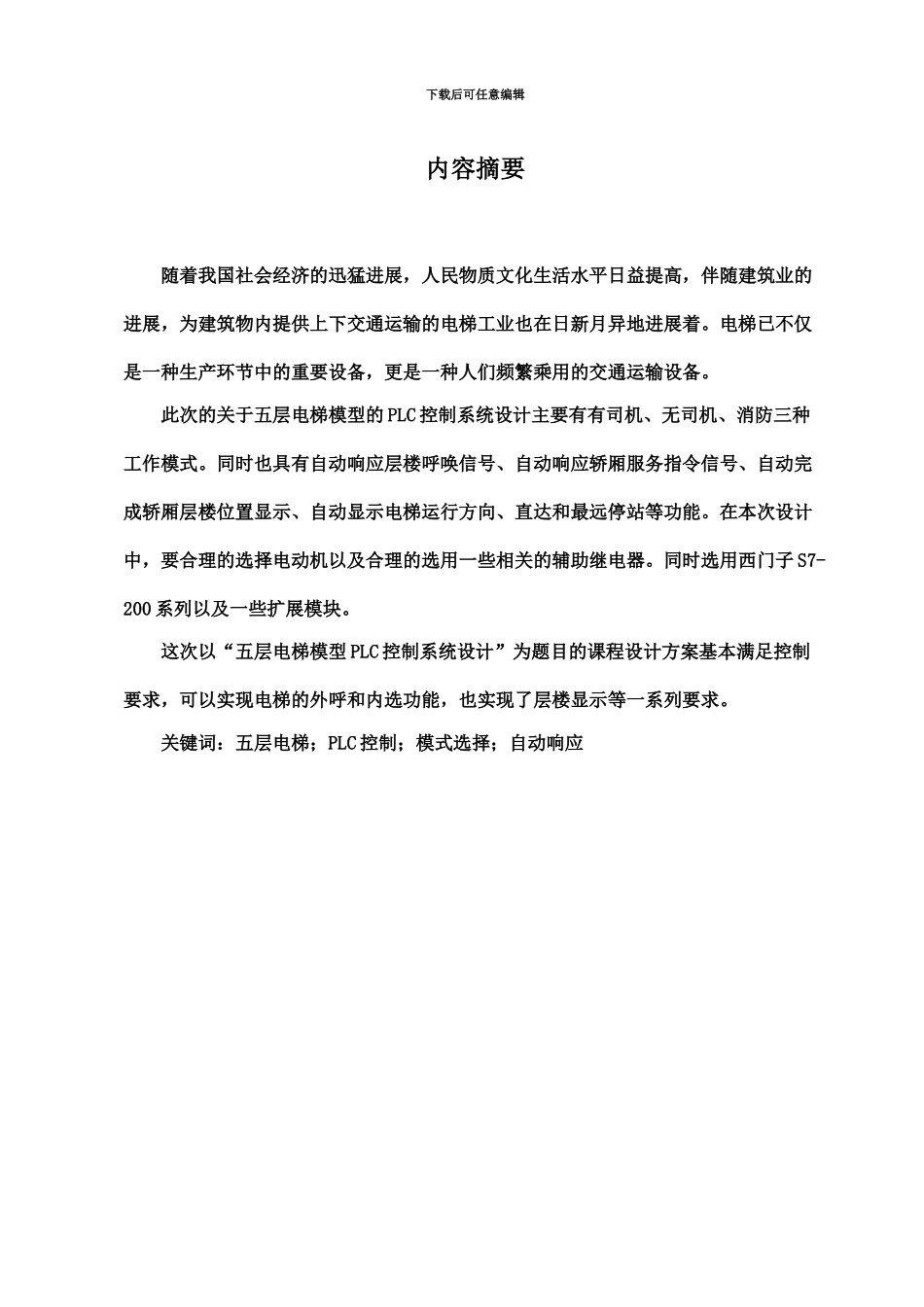

下载后可任意编辑五层电梯模型 PLC 控制专业系统设计下载后可任意编辑内容摘要随着我国社会经济的迅猛进展，人民物质文化生活水平日益提高，伴随建筑业的进展，为建筑物内提供上下交通运输的电梯工业也在日新月异地进展着。电梯已不仅是一种生产环节中的重要设备，更是一种人们频繁乘用的交通运输设备。此次的关于五层电梯模型的 PLC 控制系统设计主要有有司机、无司机、消防三种工作模式。同时也具有自动响应层楼呼唤信号、自动响应轿厢服务指令信号、自动完成轿厢层楼位置显示、自动显示电梯运行方向、直达和最远停站等功能。在本次设计中，要合理的选择电动机以及合理的选用一些相关的辅助继电器。同时选用西门子 S7-200 系列以及一些扩展模块。这次以“五层电梯模型 PLC 控制系统设计”为题目的课程设计方案基本满足控制要求，可以实现电梯的外呼和内选功能，也实现了层楼显示等一系列要求。关键词：五层电梯；PLC 控制；模式选择；自动响应下载后可任意编辑下载后可任意编辑目 录第 1 章 引言 ....................................................1 1.1 设计内容 1 1.2 设计要求 1 1.3 设计思路 1第 2 章 系统总体方案分析与设计 2 2.1 控制要求 2 2.2 方案分析 2 2.3 方案设计 2 2.4 设备选型 3第 3 章 PLC 控制系统设计 3 3.1 控制要求分析及设计 3 3.1.2 确定 I/O 点数量及 PLC 类型 3 3.2 I/O 点的分配与编号 4 3.3 PLC 端子接线图 6 3.4 控制程序编制 8 3.4.1 梯形图（见附表） 8 3.4.2 指令表（见附表） 8结 论……………………………………………………………………………9下载后可任意编辑设计总结10致谢11附录 梯形图及指令表12参考文献30下载后可任意编辑第1章 引言1.1 设计内容 五层电梯模型 PLC 控制系统设计1.2 设计要求 1、按题意要求，列出 PLC I/O 地址分配表； 2、画出 PLC I/O 端子接线图； 3、完成梯形图控制程序设计； 4、完成课程设计说明书1.3 设计思路 目前，在电梯的控制方式上，主要有继电器控制、PLC 控制和微型计算机控制三种。而 PlC 控制实际上是一种专用计算机，它采纳巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作；又由于 PLC 中的内部辅助继电器及保持继电器等实际上是 PLC 系统内存工作单元，即无线圈又无触点，使用次数不受限制，属无触点...
