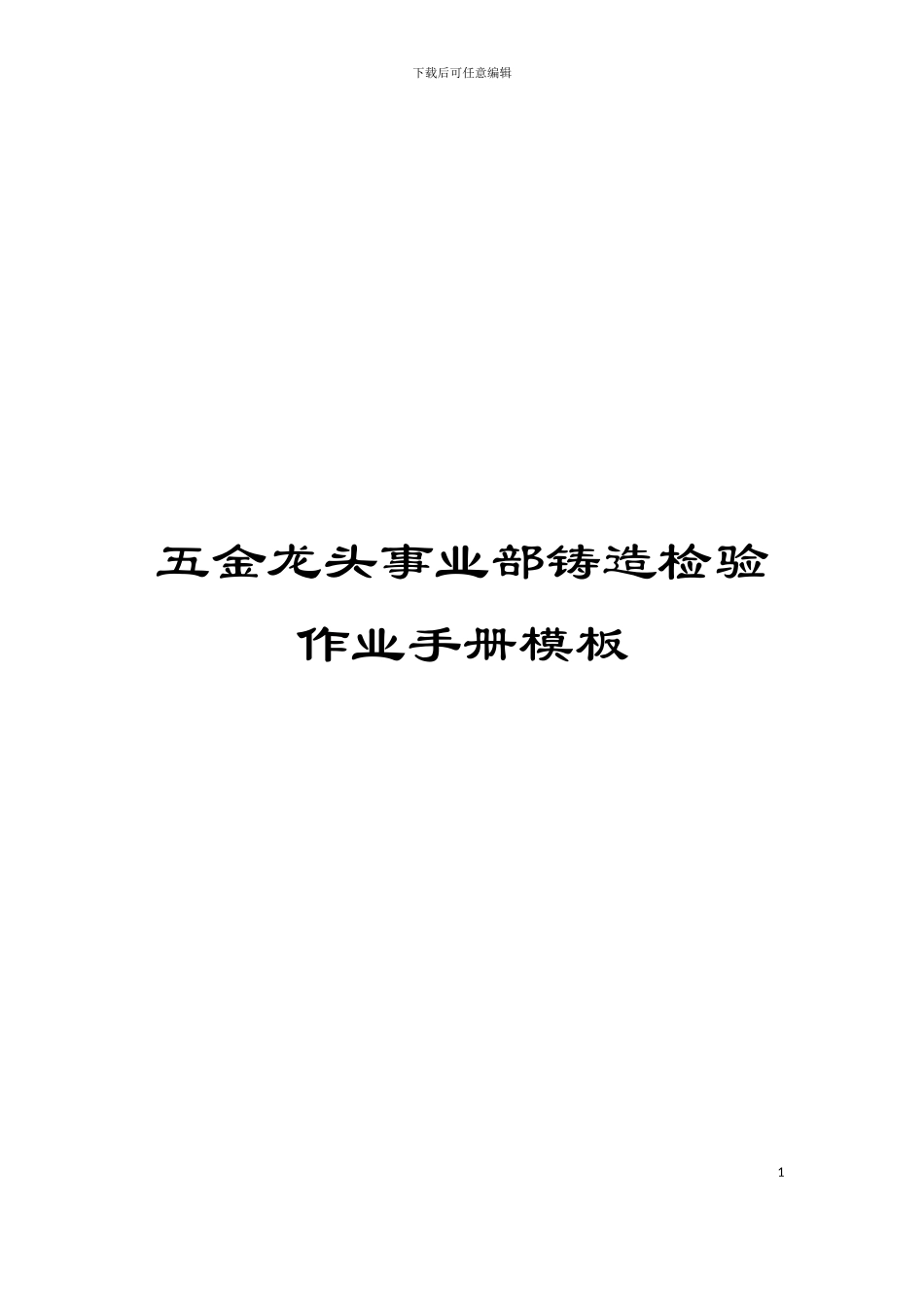

五金龙头事业部铸造检验作业手册模板VIP专享

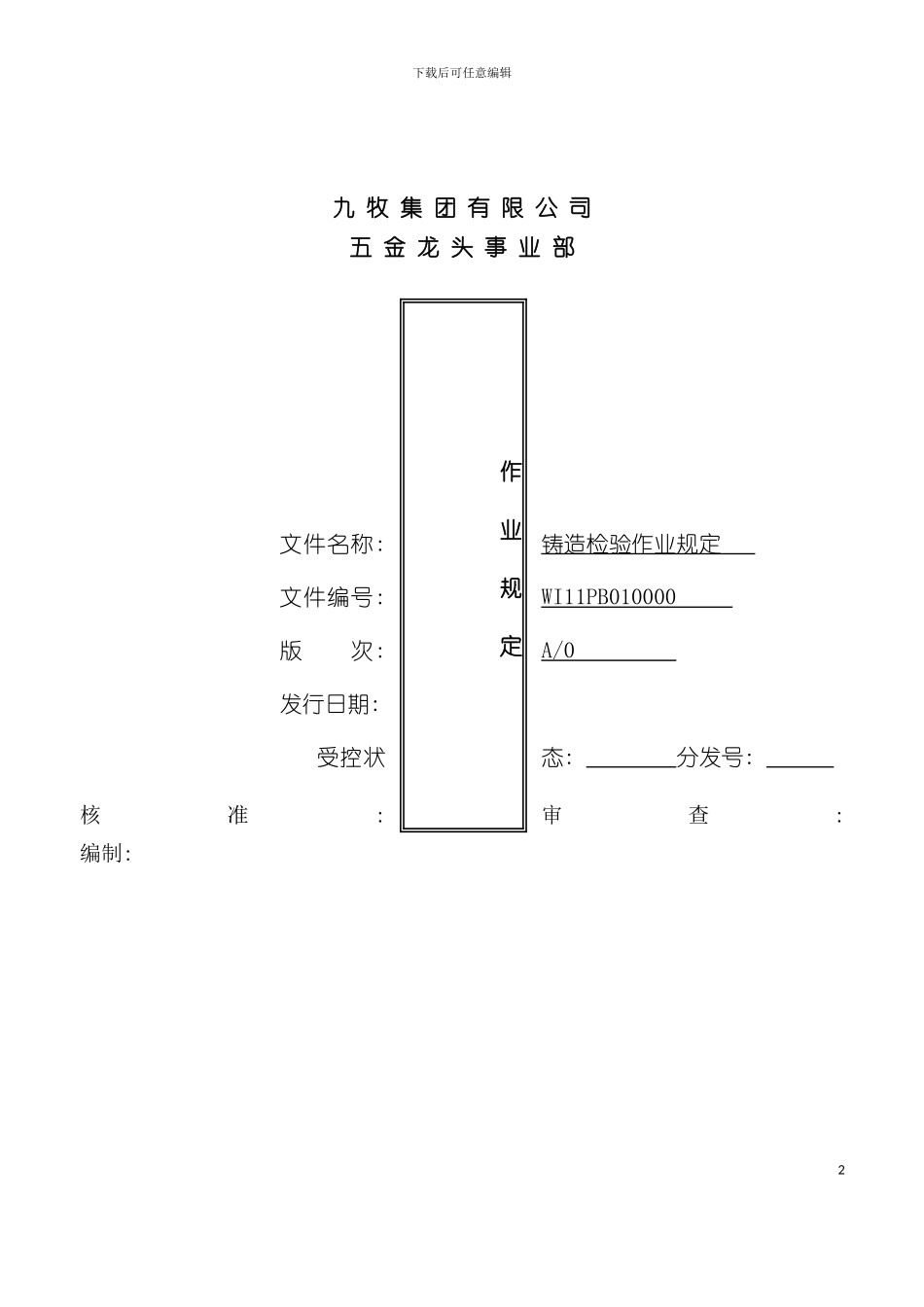

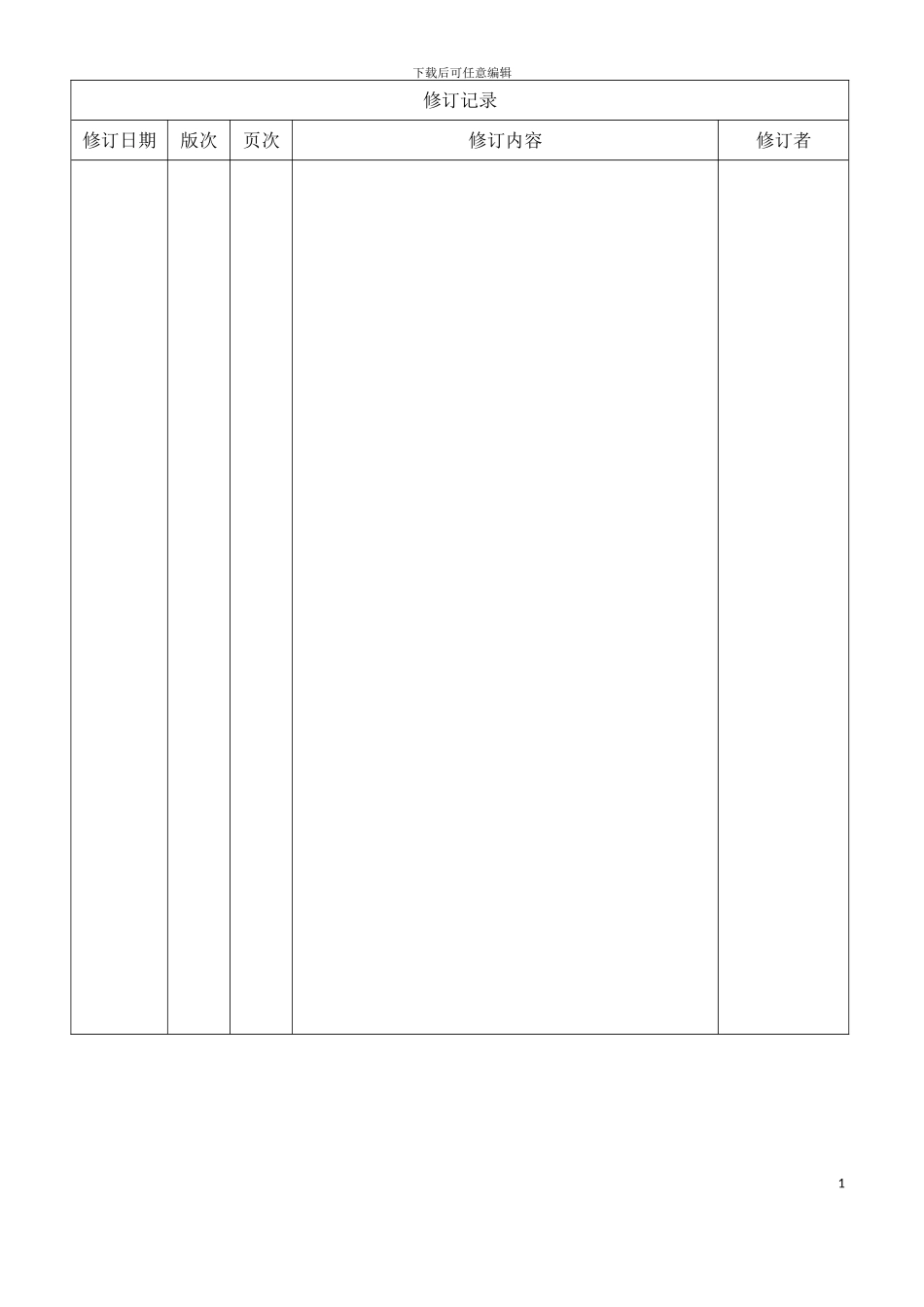

下载后可任意编辑五金龙头事业部铸造检验作业手册模板1下载后可任意编辑九 牧 集 团 有 限 公 司五 金 龙 头 事 业 部文件名称: 铸造检验作业规定 文件编号: WI11PB010000 版 次: A/0 发行日期: 受控状态: 分发号: 核准: 审查: 编制: 2作 业 规 定下载后可任意编辑修订记录修订日期版次页次修订内容修订者1下载后可任意编辑1 目的: 为使铸造产品品质得到有效控制, 同时使检验人员在进行检验作业时有据可循,特制订本工作指引。2 范围: 适用铸造制程检验作业。3 定义: 3.1 砂芯常见缺陷定义3.1.1 打不饱: 砂芯外形打不结实, 不完整, 有缺砂现象3.1.2 打粉: 因温度过高或固化时间过长, 造成砂芯外层粉砂、 掉砂3.1.3 粘模: 砂芯模开始时候, 砂芯粘在砂芯模上掉不下来3.1.4 披缝: 砂芯在合模轮廓线上有细薄的砂边角3.1.5 裂纹: 砂芯上有细小条形性的缝隙3.1.6 变形: 因固化时间过短, 砂芯未固化, 造成砂芯开模冷却后外形发生扭曲3.2 浇注常见缺陷定义3.2.1 气孔: 气孔是存在于铸件表面或内部的孔洞, 呈圆形、 椭圆形或不规则形, 有时多个气孔组成一气孔圈, 皮下气孔一般呈梨形, 要经过加工或抛光后才能发现; 气孔是铸件表面凹进一块, 表面较平滑; 气孔形状不规则, 且表面粗糙。3.2.2 缩料: 铸件表面或内部存在的一种粗糙的孔叫缩孔; 由许多分散的小缩孔的孔叫缩料, 也叫缩孔。缩料一般发生在铸件的浇道附近, 与铸件交接的根部, 壁厚大部位, 壁的厚薄转达接下及具有大平面的薄壁处, 截面不至密, 成蜂窝状。3.2.3 冷隔: 冷隔是一种或有圆边缘的表面夹缝, 中间被氧化皮隔开, 不完全融为一体, 冷隔常出现在铸件顶部壁上, 薄的水平面或垂直面。厚度壁连接处, 或在薄的肋板上。3.2.4 裂纹: 裂纹的外观是直线或不规则的曲线, 热裂纹断品表面被强烈氧化呈暗灰色或黑色, 热裂口宽度较大, 无金属光泽; 冷裂纹断口表面清洁, 呈长条形, 裂口较窄, 裂口宽度均匀, 有金属光泽。一般铸件的外裂纹直接能够看见, 而内裂则需经 X 光检查。3.2.5 浇不满: 浇注时铜水没有全部充满型腔就完全凝固。3.2.6 砂眼: 砂芯上的树脂砂在浇注时进入铜水中形成的孔洞。3.2.7 涨模: 铸件成形时开模过早或模具未合好有松动, 而形成的铸件分模面卷边, 铸件比要求偏大。3.2.8 夹渣: 铜水熔炼、 浇注、 凝固过程中形成的一些氧化物或析出的杂质金属, 在铸件凝固后留在铸件...
