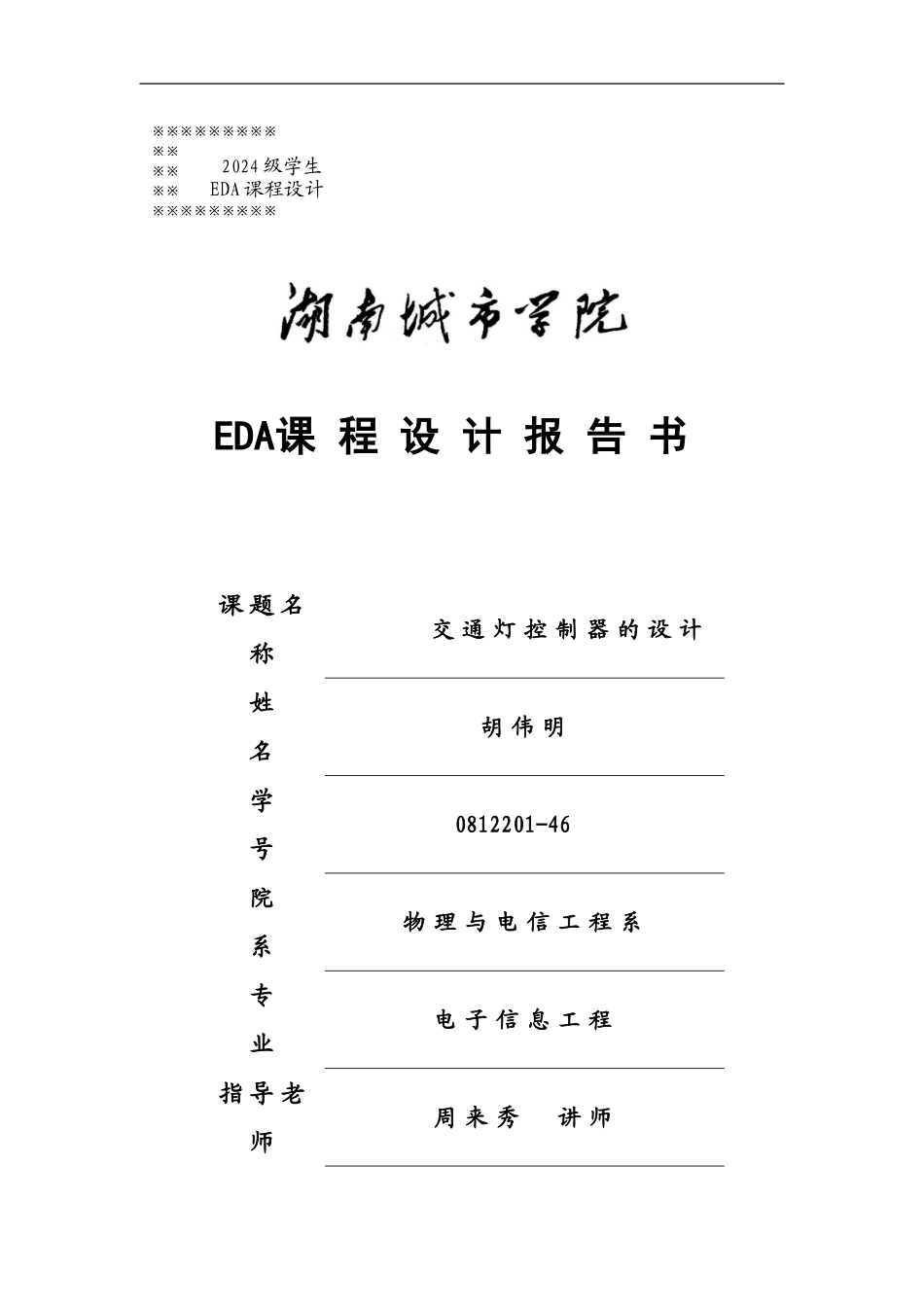

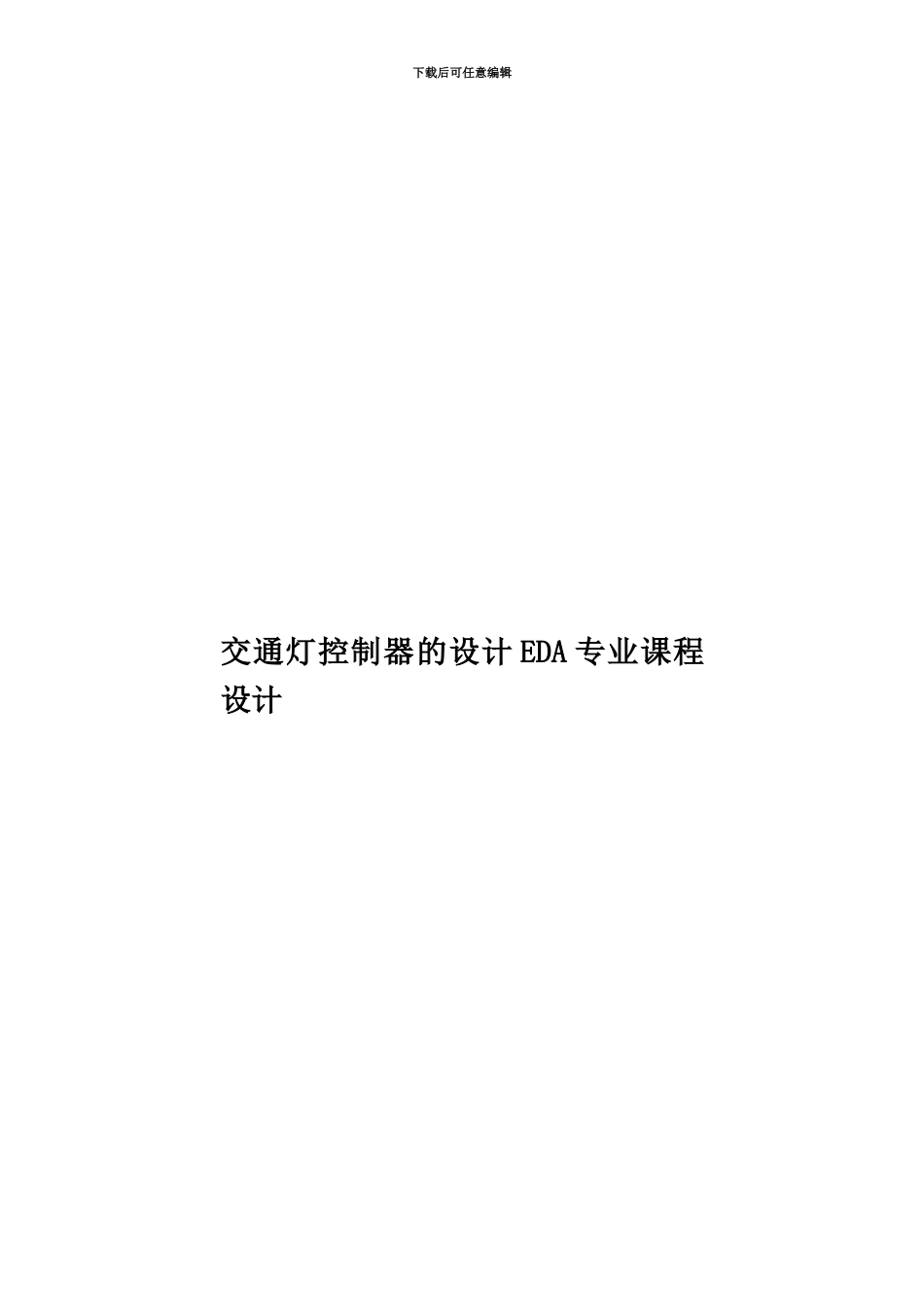

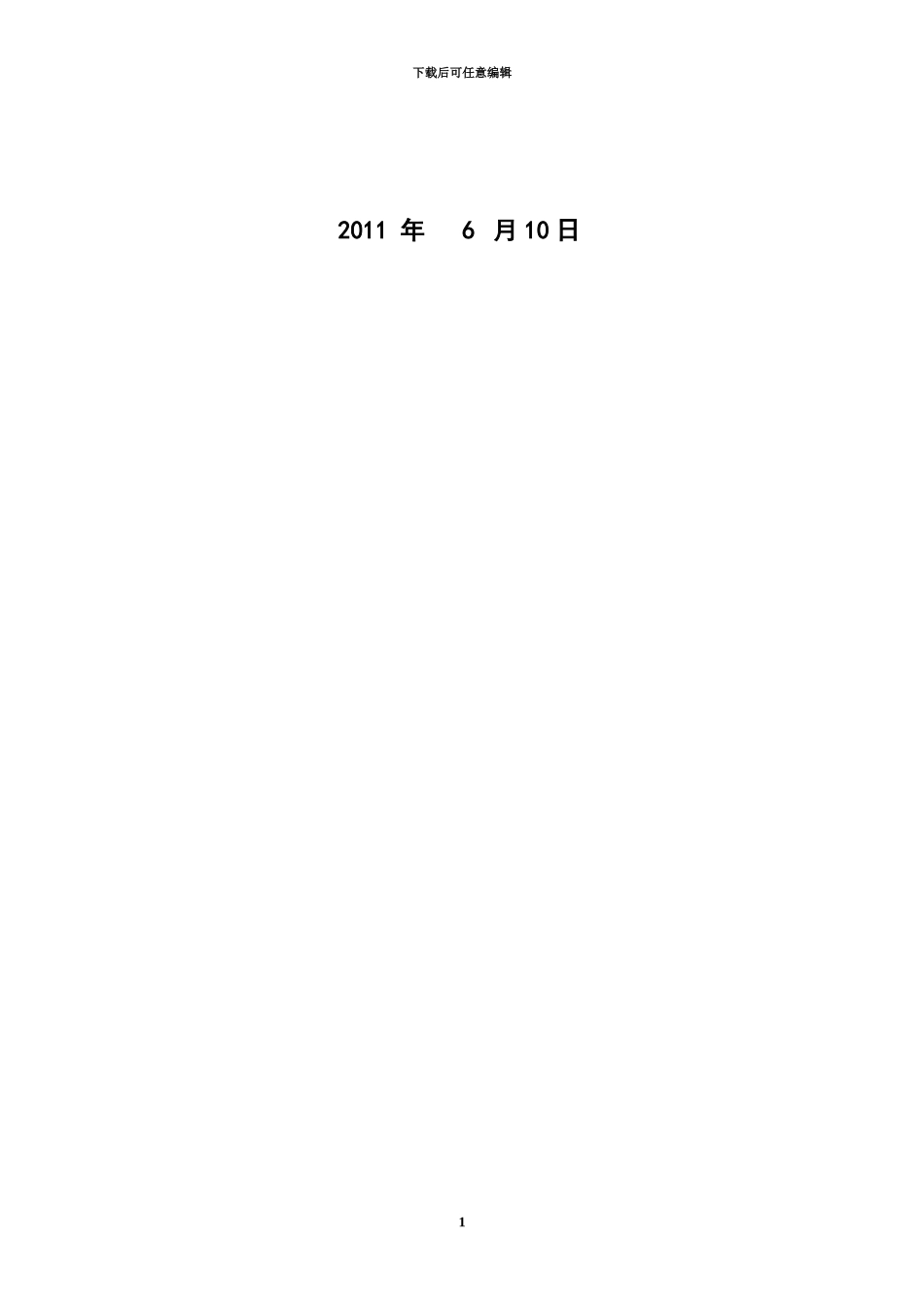

下载后可任意编辑交通灯控制器的设计 EDA 专业课程设计EDA课 程 设 计 报 告 书课 题 名称 交 通 灯 控 制 器 的 设 计姓 名胡 伟 明学 号 0812201-46院 系物 理 与 电 信 工 程 系专 业电 子 信 息 工 程指 导 老师周 来 秀 讲 师※※※※※※※※※※※※※※※※※※※※※※※※2024 级学生EDA 课程设计 下载后可任意编辑2011 年 6 月 10 日 1下载后可任意编辑一、 设计任务及要求：（1）十字路口东西、南北两个方向的红、黄、绿灯的指示状态。用 LED 灯表示当前的交通状态。（2）能实现正常的倒计时功能。用两组七段数码管倒计时显示当前交通状态剩余秒数。（3）该交通灯的亮灭顺序如下：东西绿灯 40 秒黄灯 5 秒东西红灯 25 秒南北红灯 45 秒南北绿灯 20 秒黄灯 5 秒（4）能实现特别状态的功能。例如消防车、抢救车或其他需要优先放行的车辆通过时实现下列功能：①按下特别状态键后，能实现特别状态功能；②显示倒计时的两组数码管闪耀；③计数器停止计数并保持在原来的状态；④东西、南北路口均显示红灯状态；⑤特别状态解除后能继续计数；（5）能实现总体清零功能。按下清零键后，系统实现总体清零，计数器由初始状态计数，对应状态的指示灯亮。（6）用 VHDL 语言设计符合上述要求的交通灯控制器，并用层次化设计方法设计该电路。指导老师签名： 年 月 日二、指导老师评语：指导老师签名： 年 月 日三、成绩验收盖章年 月 日2下载后可任意编辑交通灯控制器的设计1设 计 目 的 通 过 设 计 交 通 灯 控 制 器 ， 了 解 EDA 技 术 ， 了解 并 掌 握 VHDL硬 件 描 述 语 言 的 设 计 方 法 和 思 想 ，巩 固 和 综 合 运 用 所 学 过 的 EDA 原 理 知 识 ， 提 高 分析 、 解 决 实 际 问 题 的 独 立 工 作 能 力 。2设 计 的 主 要 内 容 和 要 求交 通 灯 控 制 器 的 设 计 ， 设 计 了 主 干 道 的 交叉 路 口 交 通 信 号 灯 无 人 自 动 管 理 的 控 制 系 统 。将 路 口 红 绿 灯 的 各 种 亮 灯 情 况 定 义 不 同 的 状 态 ,路 口 状 况 定 义 为 触 发 条 件 ， 组 成 有 限 状 态 机 。交 通 控 制 器 能 完 成 以 下 功 能 ：1． 能 显 示 十 字 路 口 东...
