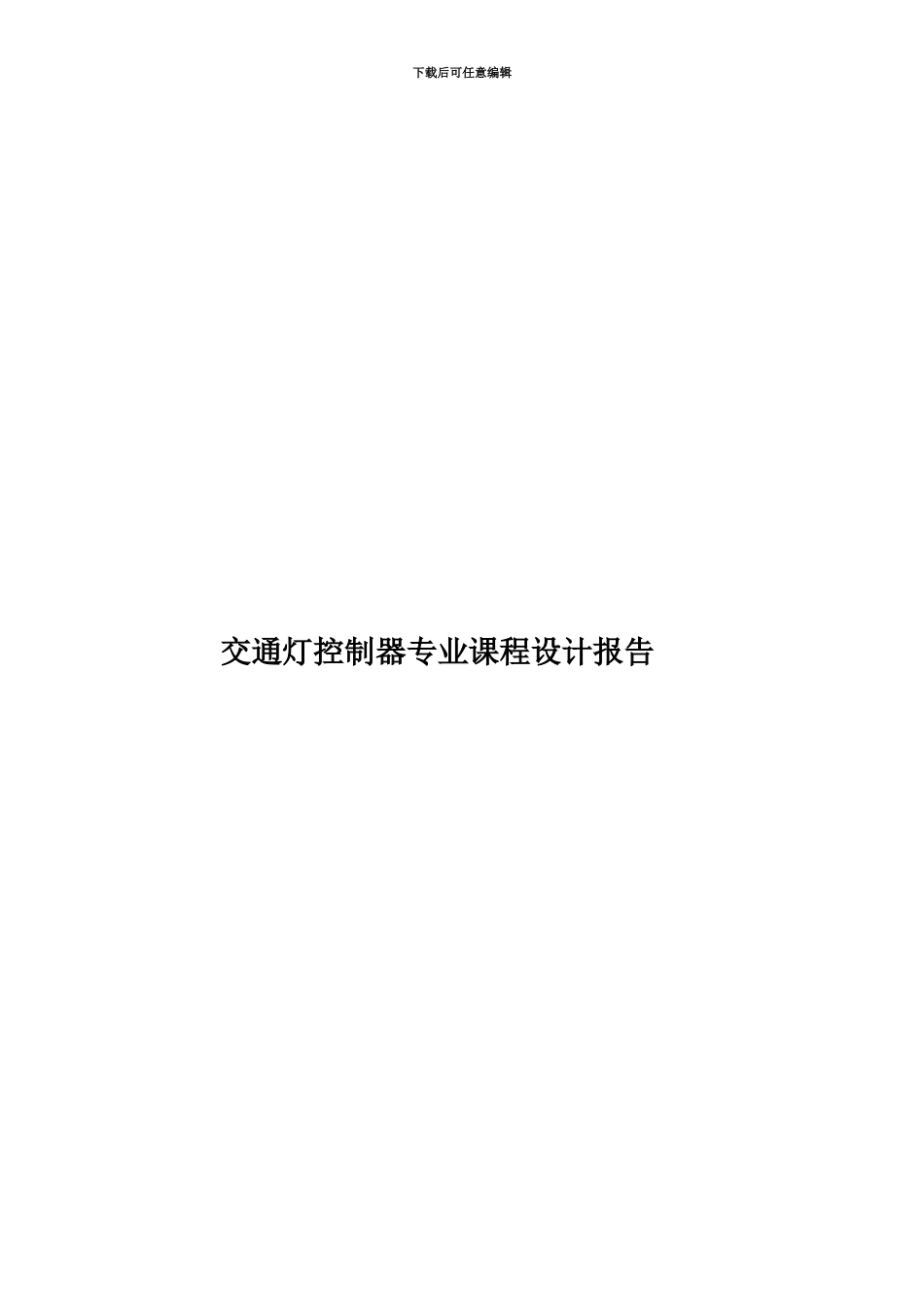

交通灯控制器专业课程设计报告

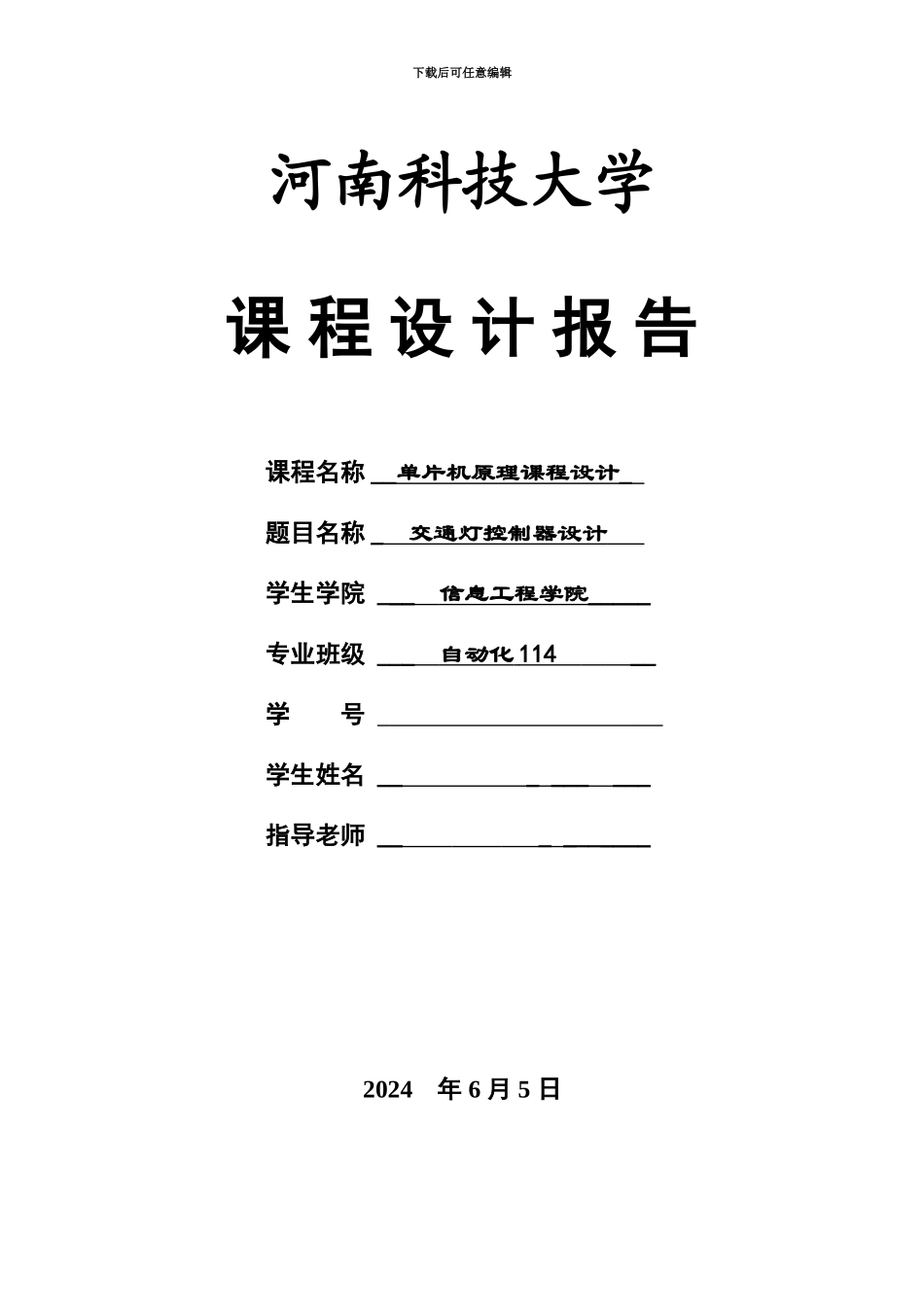

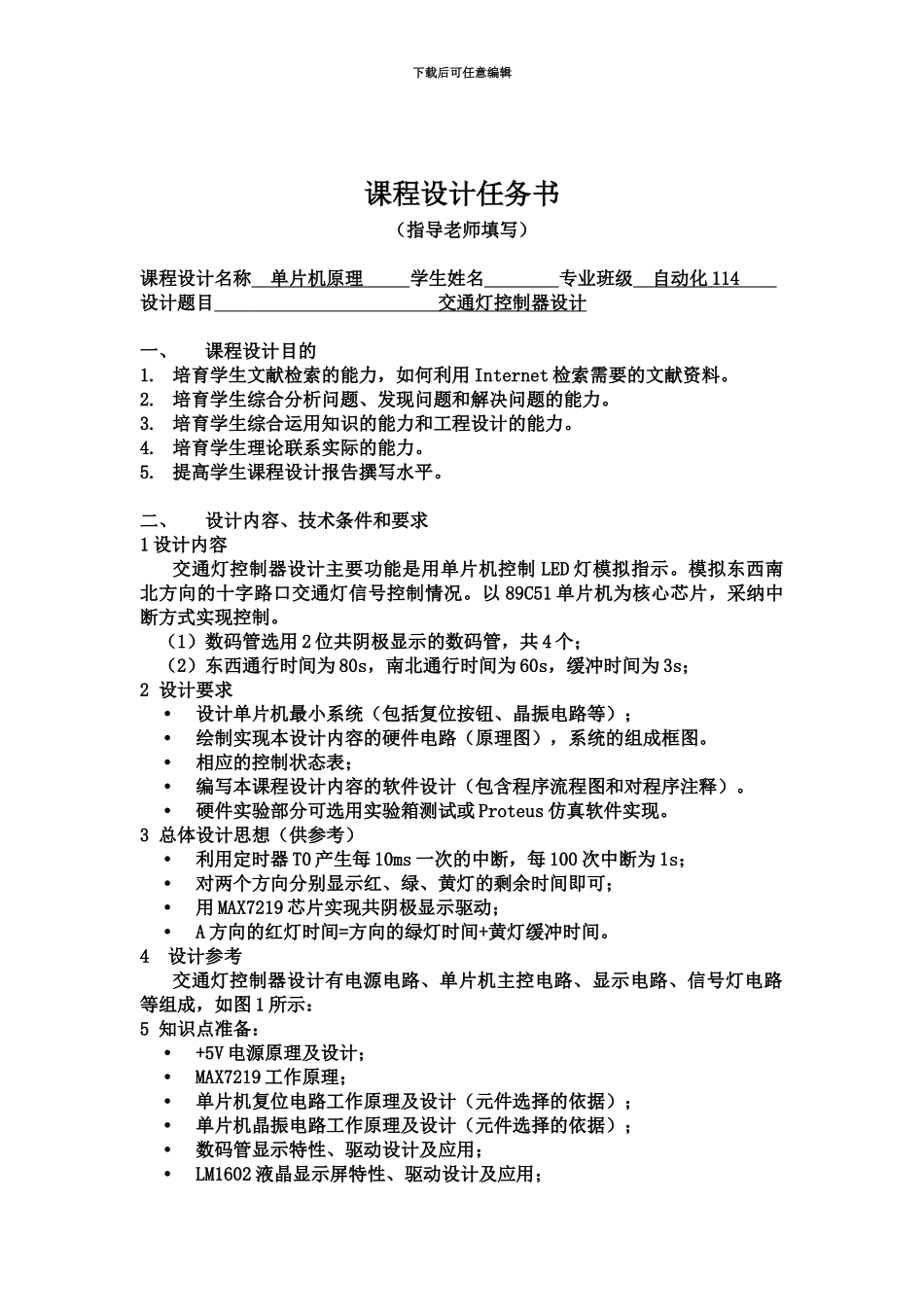

下载后可任意编辑交通灯控制器专业课程设计报告下载后可任意编辑河南科技大学课 程 设 计 报 告 课程名称 __ 单片 机原理课程设计 _ 题目名称 _ 交通灯控制器设计 学生学院 ___ 信息工程学院 __ ___ 专业班级 ___ 自动化 114 __ 学 号 学生姓名 _ _ _ _ __ ___ 指导老师 __ _ _______2024 年 6 月 5 日下载后可任意编辑课程设计任务书（指导老师填写）课程设计名称 单片机原理 学生姓名 专业班级 自动化 114 设计题目 交通灯控制器设计 一、课程设计目的1. 培育学生文献检索的能力，如何利用 Internet 检索需要的文献资料。2. 培育学生综合分析问题、发现问题和解决问题的能力。3. 培育学生综合运用知识的能力和工程设计的能力。4. 培育学生理论联系实际的能力。5. 提高学生课程设计报告撰写水平。二、设计内容、技术条件和要求1 设计内容交通灯控制器设计主要功能是用单片机控制 LED 灯模拟指示。模拟东西南北方向的十字路口交通灯信号控制情况。以 89C51 单片机为核心芯片，采纳中断方式实现控制。（1）数码管选用 2 位共阴极显示的数码管，共 4 个；（2）东西通行时间为 80s，南北通行时间为 60s，缓冲时间为 3s；2 设计要求设计单片机最小系统（包括复位按钮、晶振电路等）；绘制实现本设计内容的硬件电路（原理图），系统的组成框图。相应的控制状态表；编写本课程设计内容的软件设计（包含程序流程图和对程序注释）。硬件实验部分可选用实验箱测试或 Proteus 仿真软件实现。3 总体设计思想（供参考）利用定时器 T0 产生每 10ms 一次的中断，每 100 次中断为 1s；对两个方向分别显示红、绿、黄灯的剩余时间即可；用 MAX7219 芯片实现共阴极显示驱动；A 方向的红灯时间=方向的绿灯时间+黄灯缓冲时间。4 设计参考交通灯控制器设计有电源电路、单片机主控电路、显示电路、信号灯电路等组成，如图 1 所示：5 知识点准备：+5V 电源原理及设计；MAX7219 工作原理；单片机复位电路工作原理及设计（元件选择的依据）；单片机晶振电路工作原理及设计（元件选择的依据）；数码管显示特性、驱动设计及应用；LM1602 液晶显示屏特性、驱动设计及应用；下载后可任意编辑89C51 单片机引脚资源、引脚分配等；单片机汇编语言及程序设计（中断、延时子程序的设计）。图 1 交通灯控制器设计框图三 时间进度安排按教学计划规定...
