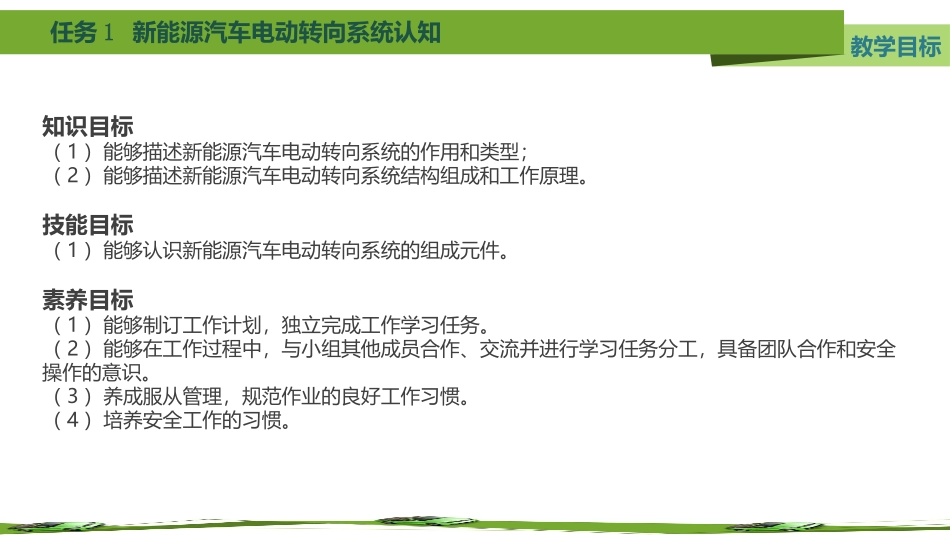

《新能源汽车辅助系统检修》任务一新能源汽车电动转向系统认知建议课时：4学时任务1新能源汽车电动转向系统认知知识目标（1）能够描述新能源汽车电动转向系统的作用和类型；（2）能够描述新能源汽车电动转向系统结构组成和工作原理。技能目标（1）能够认识新能源汽车电动转向系统的组成元件。素养目标（1）能够制订工作计划，独立完成工作学习任务。（2）能够在工作过程中，与小组其他成员合作、交流并进行学习任务分工，具备团队合作和安全操作的意识。（3）养成服从管理，规范作业的良好工作习惯。（4）培养安全工作的习惯。教学目标任务1新能源汽车电动转向系统认知学习目录一、任务导入二、获取信息任务1新能源汽车电动转向系统认知任务导入一辆新能源汽车转向系统发生转向沉重的故障，你的主管认为电动转向系统出现故障，要求你进行检查，你能完成这个任务吗？任务1新能源汽车电动转向系统认知引导问题1:新能源汽车电动转向系统有哪些类型？1.电动转向系统的作用转向系统是指由汽车用户操纵，能实现转向轮偏转和回位的一套机构，能按照用户的意图改变汽车的行驶方向和保持汽车稳定的直线行驶。2.电动转向系统的类型转向系统按有无助力可分为机械转向系和助力(动力)转向系两大类。机械转向系统就是传统的没有助力的机械转向系统。助力转向系统是利用发动机动能或蓄电池电能，经空气压缩机或电动机，转换为液体压力、气体压力或电动机输出的机械能，从而增加用户操控转向轮的力。助力转向系统按传力介质的不同，可分为液压助力转向、气压助力转向和电动转向三大类。以下只介绍电动转向系统（EPS）。获取信息任务1新能源汽车电动转向系统认知图3-1-1电动转向系统的类型获取信息新能源汽车电动转向系统与传统汽车的电动转向系统基本相同。由于纯电动汽车取消了内燃机，不能通过内燃机驱动液压助力油泵的方式来实现液压助力。因此，大多数纯电动汽车采用电动转向系统，即在原机械转向系统基础上安装一个电机，作为转向的辅助动力。电动转向系统根据助力电机的安装位置不同，又可以分为转向轴助力式、齿轮助力式、齿条助力式3种。转向轴助力式EPS的电动机固定在转向轴一侧，通过减速机构与转向轴相连，直接驱动转向轴助力转向。齿轮助力式EPS的电动机和减速机构与小齿轮相连，直接驱动齿轮助力转向。齿条助力式EPS的电动机和减速机构则直接驱动齿条提供助力。如图3-1-1所示按分类一共有三种形式，转向轴助力式，齿轮助力式和齿条助力式。任务1新能源汽车电动转向系统认知如图3-1-2所示，电动转向系统由转向机(含转向轴柱和减速机构等)、电动机、转矩传感器、EPS控制器等部件组成。EPS控制器根据各传感器输出的信号计算所需的转向助力，并通过功率放大模块控制助力电动机的转动，电动机的输出经过减速机构减速增扭后驱动齿轮齿条机构产生相应的转向助力。获取信息图3-1-2电动转向系统组成引导问题2:新能源汽车电动转向系统由哪些结构组成？EPS控制器线束转矩传感器转向机电动机任务1新能源汽车电动转向系统认知获取信息1.转向机、转向柱轴、减速机构转向机与传统的机械转向相同，在打转向盘的同时，帮助用户用力，以减轻用户转向时的用力程度，达到开车时用户轻松、方便的目的。如图3-1-3（左）所示。电动机、减速机构和转矩传感器都安装在转向柱轴上，转矩传感器为感应式电阻传感器。减速机构通过蜗杆和涡轮降低DC电动机的转速并将之传送到转向柱轴，蜗杆由滚珠轴承支承以减小噪声和摩擦。任务1新能源汽车电动转向系统认知获取信息图3-1-3转向柱轴（左）和DC电动机及减速机构（右）2.电动机EPS系统采用的电动机为小型直流电动机，因此也称DC电动机，可以根据EPS控制器的信号产生转向助力。如图3-1-3（右）所示。DC电动机包括转子、定子和电动机轴，电动机产生的转矩通过联轴器传到蜗杆，转矩又通过涡轮传送到转向柱轴。任务1新能源汽车电动转向系统认知获取信息3.转矩传感器转矩传感器检测扭力杠杆的扭曲程度，转换为电信号来计算扭力杆上的转矩，并将信号传输给EPS控制器。在输入轴上安装有检测环1和检测环2，而检测环3安装在输出轴上，输入轴和输出轴通过扭力杆连接在一起，检测线...
