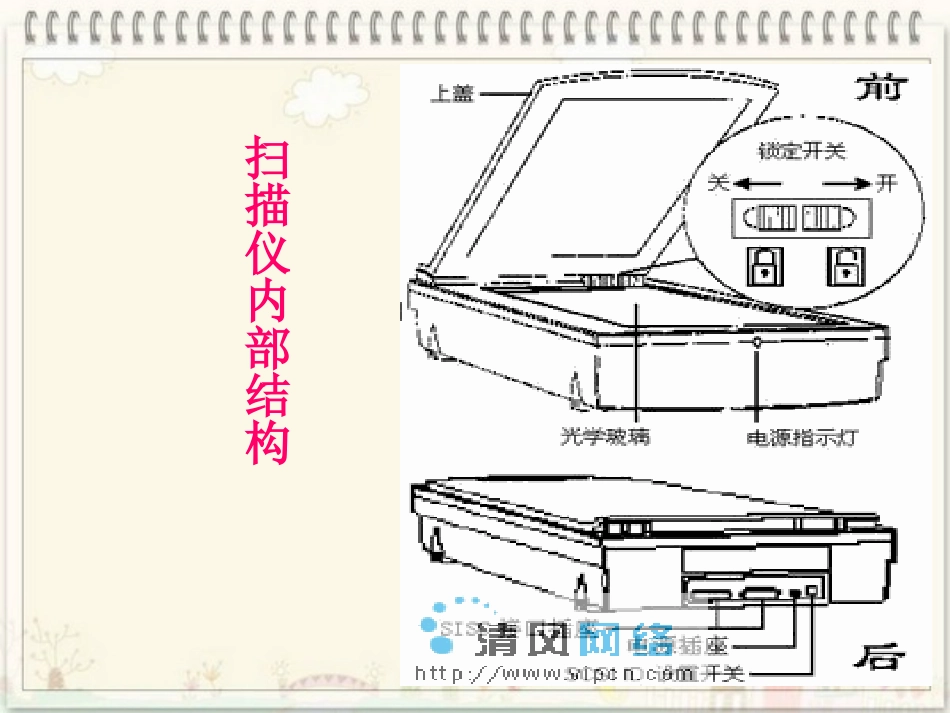

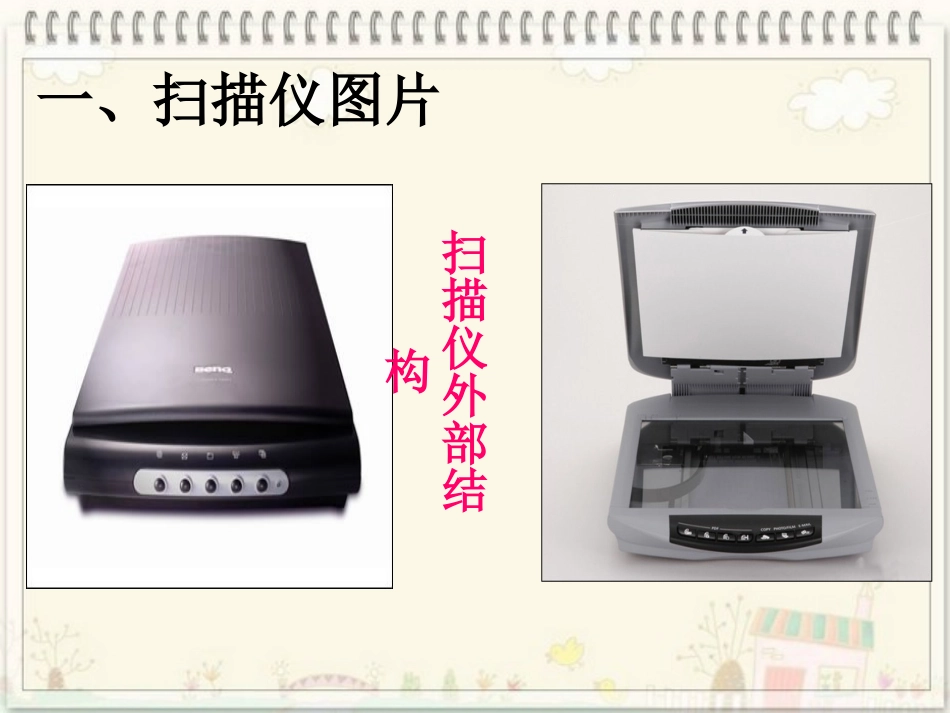

一、扫描仪图片扫描仪外部结构扫描仪内部结构扫描仪是光机电一体化的产品，所谓“光机电一体化”是指扫描仪主要由以下三个部分组成：光学成像部分、机械传动部分和转换电路部分。1、机械传动部分机械传动机构由步进电机、传动齿轮、传动皮带组成。扫描头由圆形支撑滑杆支撑，卡在传动皮带上，由传动皮带带动沿支撑滑杆移动。2、光学成像部分光学成像部分包括有光源、光路和镜头。扫描仪的原理示意图见图扫描仪原理示意图3、转换电路转换电路部分有A/D转换处理电路及控制机械部分运动的控制电路。模数（A/D）转换器接收感光元件CCD传来的模拟电信号，将它转换成为二进制数字信号（每一位二进制数即对应一个像素的数据）后，再送图像处理器处理。二、扫描仪一般操作步骤1、放好扫描仪，插上电源和USB线。、2、平时使用时，把要扫描的稿件放在扫描仪上，盖上盖子。3、启动应用软件，一般会自动预扫描，如果没有什么问题的话按“扫描”按钮就可以了。4、扫描完成后会自动进入软件，然后再相应的编辑一下，编辑完成后另存为文件就可以了。因为具体的扫描仪和使用的软件不同，所以无法具体描述，但基本步骤都是一样的。三、扫描仪的用途扫描仪的天生职责是把已经拍好的照片、报刊杂志上的图像或影像通过扫描后保存到电脑里。近年，扫描仪又玩了一个新花招，就是人们常“OCR”，用这种方法，可以把书写在纸上的文字经扫描后自动转成电脑里可编辑的文文件本，这样，可以大大减轻打字时的文字录入量。四、工作原理扫描仪的原理其实很简单，当它扫描图象时，光线从物体上反射回来，通过透镜射进CCD，它将光线转换成模拟电压信号，并且标出每个象素的灰度级，再由ADC将模拟电压信号转换为数字信号，每种颜色使用8、10或12位来表示，扫描后，通过Twain格式保存在电脑里。五、衡量扫描仪性能优劣的指标光学分辩率色彩深度、灰度值感光元件扫描仪的接口六、使用和保养正确使用和进行简单的保养是非常重要的：\1.一旦扫描仪通电后，千万不要热插拔SCSI、EPP接口的电缆，这样会损坏扫描仪或计算机。2.扫描仪在工作时请不要中途切断电源，一般要等到扫描仪的镜组完全归位后，再切断电源。3.由于一些CCD的扫描仪可以扫小型立体物品，所仪在扫描时应当注意：放置锋利物品时不要随便移动以免划伤玻璃；放下上盖时不要用力过猛，以免打碎玻璃。4.扫描仪在设计上并没有完全切断电源的开关，当用户不用时，扫描仪的灯管依然是亮着的，由于扫描仪灯管也是消耗品，所以建议用户在不用时切断电源。5.扫描仪应该摆放在远离窗户的地方且应避免阳光的直射。6.由于扫描仪在工作中会产生静电，从而吸附大量灰尘进入机体影响镜组的工作。因此，不要用容易掉渣儿的织物来覆盖（绒制品，棉织品等），可以用丝绸或蜡染布等进行覆盖，房间适当的湿度可以避免灰尘对扫描仪的影响。
