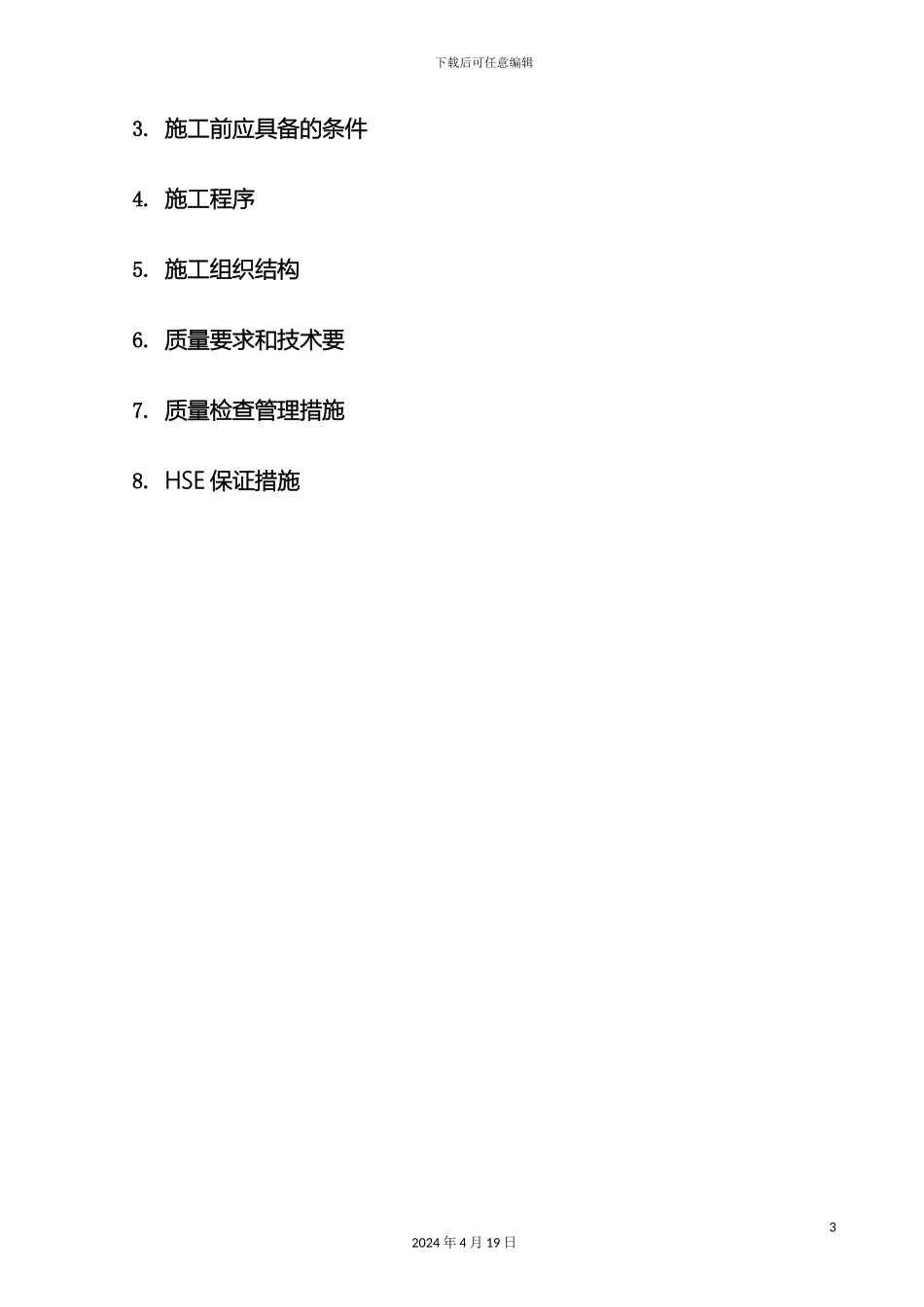

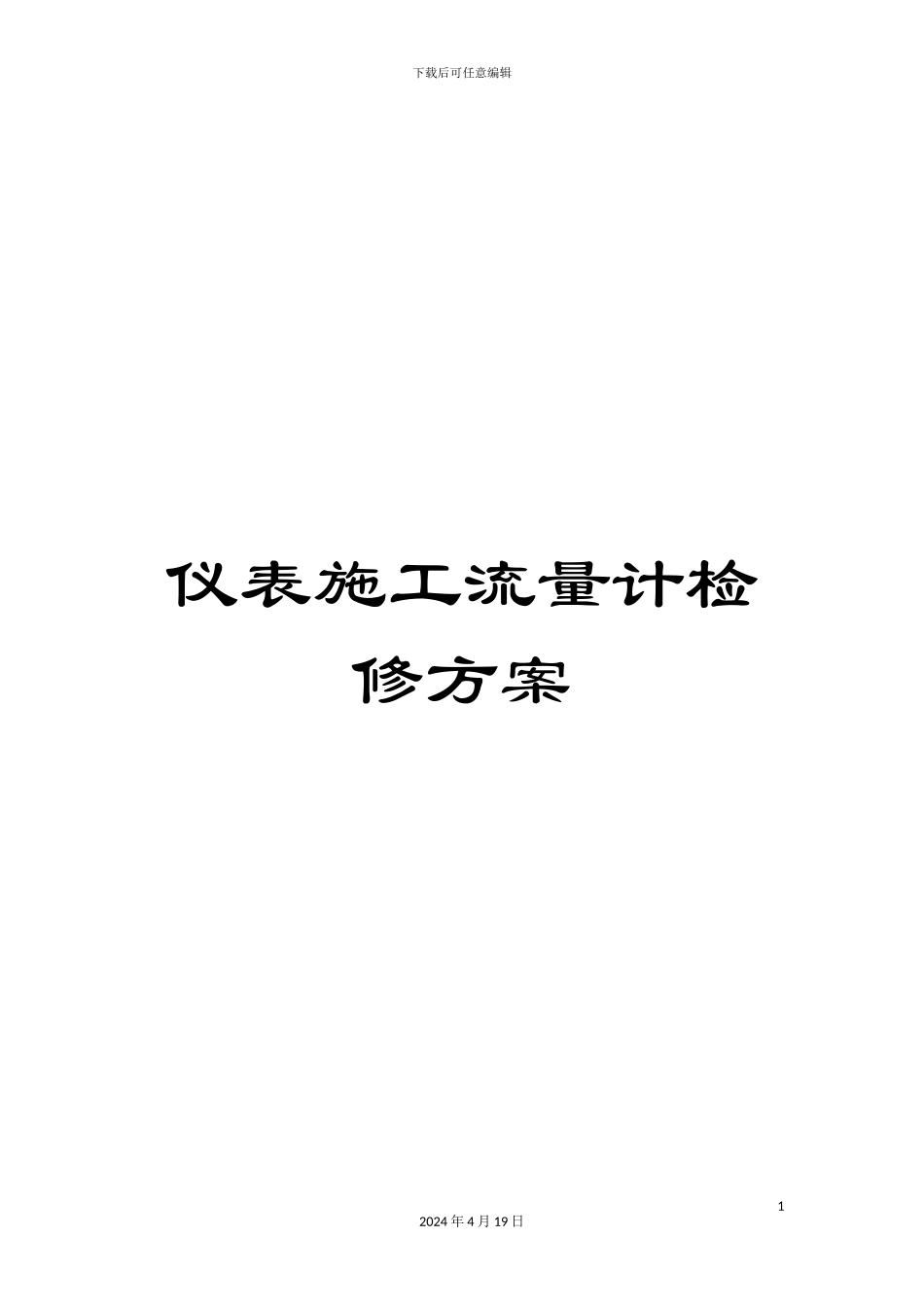

下载后可任意编辑仪表施工流量计检修方案12024 年 4 月 19 日仪表施工检修方案(流量计) 编 制 ： 审 核： 批 准： 3 月目 录1. 适用范围2. 编制依据下载后可任意编辑3. 施工前应具备的条件4. 施工程序5. 施工组织结构6. 质量要求和技术要7. 质量检查管理措施8. HSE 保证措施32024 年 4 月 19 日下载后可任意编辑1、适用范围本方案适用本方案适用宁波**化学工业有限公司仪表设备变送器的安装、检修及调试。工控制系统采纳当前工业过程控制主流系统 DCS（集散控制系统），实现全装置的监控和连锁控制。2、编制依据2.1 GB50093- 《自动化仪表工程施工及验收法律规范》 2.2 HG 7-94 《化学工业工程建设交工技术文件规定》 2.3 GBJ131-90 《自动化仪表安装工程质量检验评定标准》3、施工前应具备的施工条件3.1 设计图纸、有关技术文件及必要的仪表安装说明书已齐全；3.2 需对检修文件包的工作内容进行检查，熟悉检修工序，不明白或有异议的内容要同文件准备人员进行沟通，并核实备品备件的到货情况3.3 编制好仪表施工设备材料供应计划；3.4 仪表施工用场地、工作间、仓库及材料堆放场地已准备完毕；3.5 标准仪表应准备齐全，并具备有效的检定合格证书。4．施工程序施工准备→仪表电缆拆除→仪表设备拆除→仪表设备清理检查→仪表校验→仪表设备安装→接线→仪表系统调试→配合工艺开车→交工资料验收5．施工组织结构42024 年 4 月 19 日下载后可任意编辑6. 质量要求和技术要求6.1 施工准备6.1.1 熟悉说明书及技术资料，了解仪表设备的安装标准法律规范及特别要求。6.1.2 技术人员应向参加施工的有关人员进行技术交底。6.2 仪表施工的基本要求52024 年 4 月 19 日仪 表 技 术 员项 目 部施工队长材 料 员质 量 员安 全 员施 工 一组施 工 二 组调 试 组下载后可任意编辑6.2.1 仪表设备拆装前，应有充分的组织准备，要做到图纸齐全、运输线路清楚、统一指挥、明确分工，确保设备安全、稳妥地安装完毕。6.2.2 仪表设备、材料应由专人负责保管，货架摆放整齐。应按其要求的保管条件分类妥善保管。6.2.3 施工中要严格执行质量的自检、互检、专业检查制度。凡检查中发现的施工质量问题要及时认真处理。6.3 仪表设备一次调校6.3.1 被校仪表应外观及封印完好，附件齐全，表内零件无脱落和损坏，铭牌清楚完整，型号规格及材质符合设计要求。6.3.2 调校用标准仪器应具备有效...
