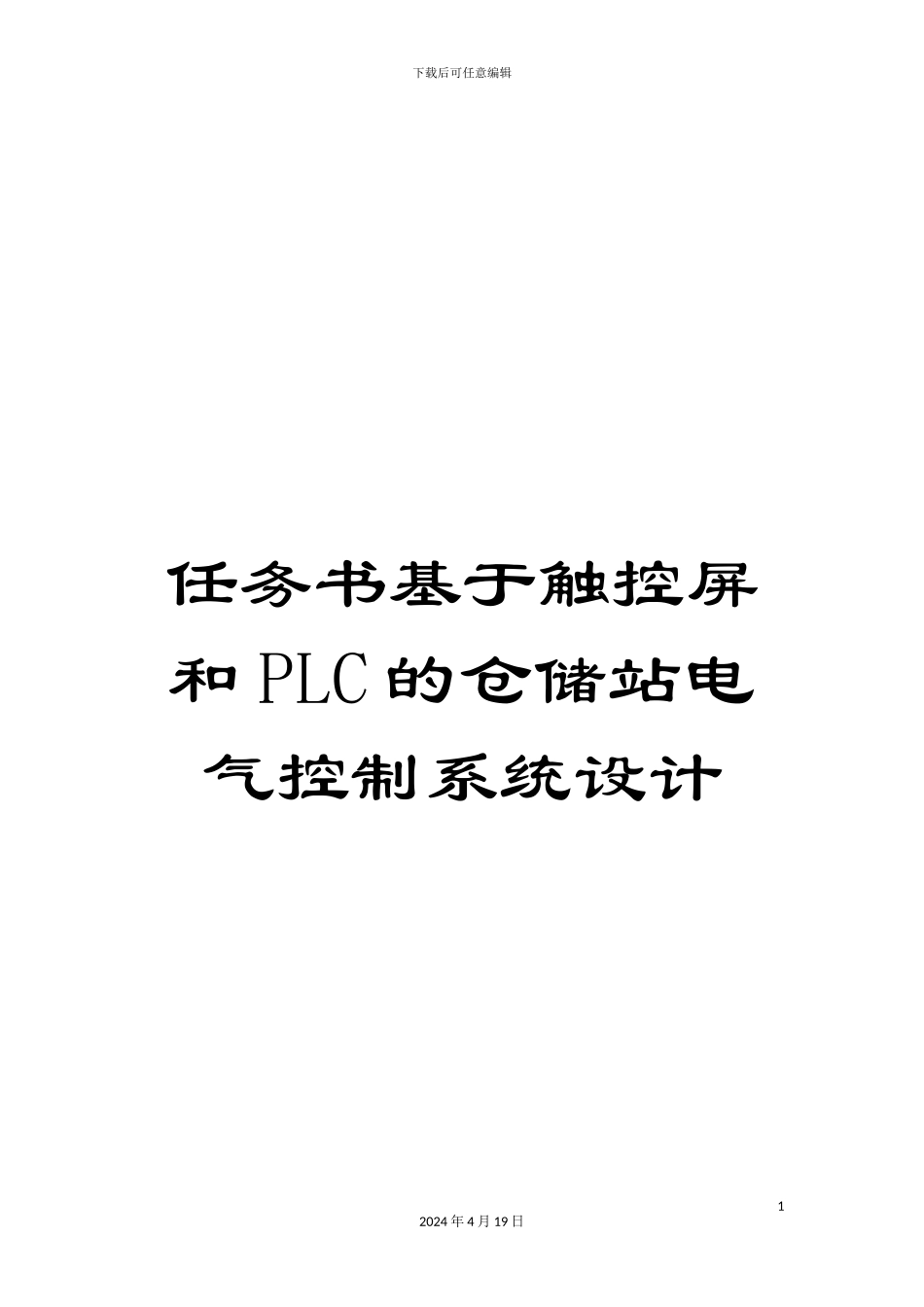

任务书基于触控屏和PLC的仓储站电气控制系统设计

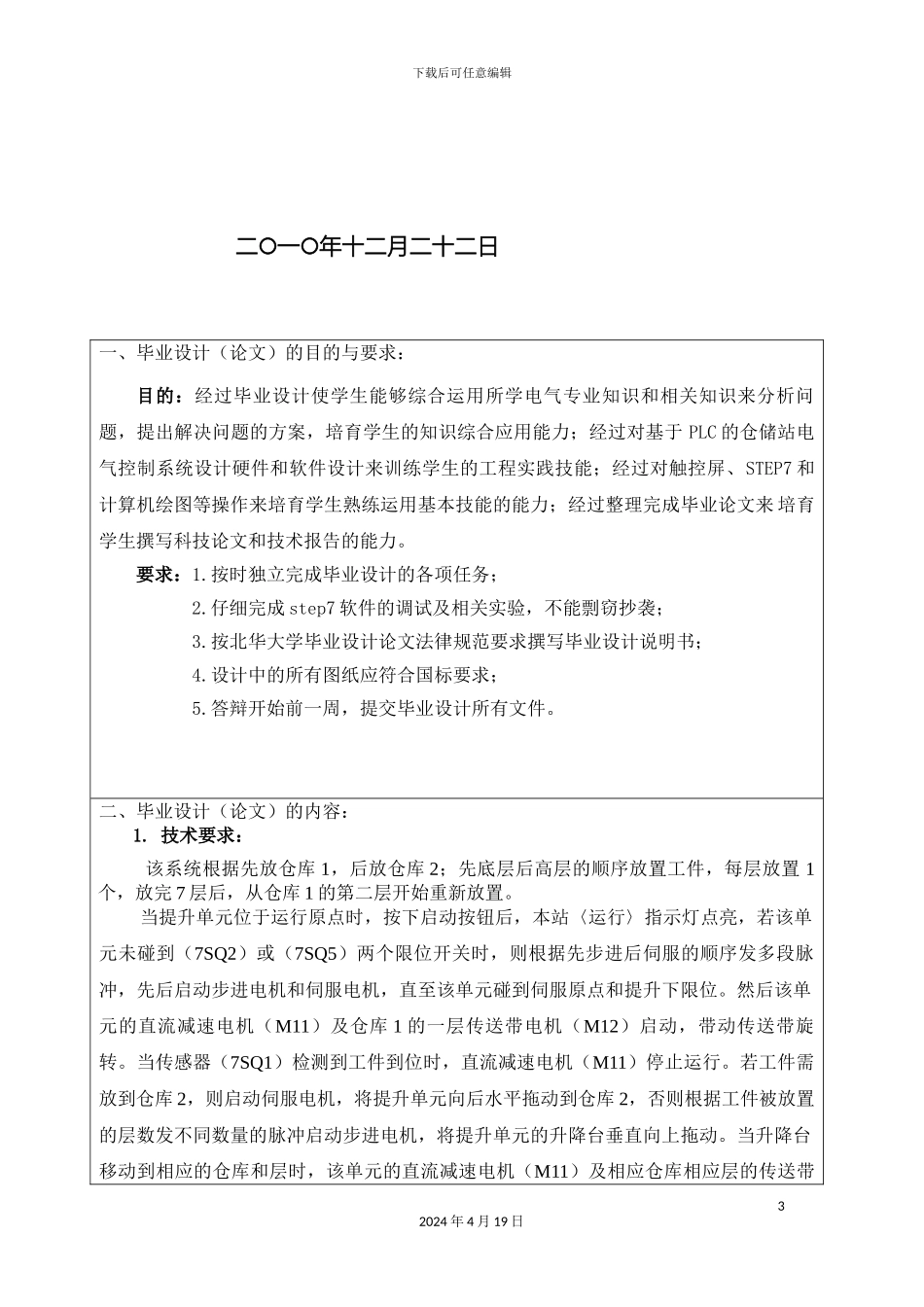

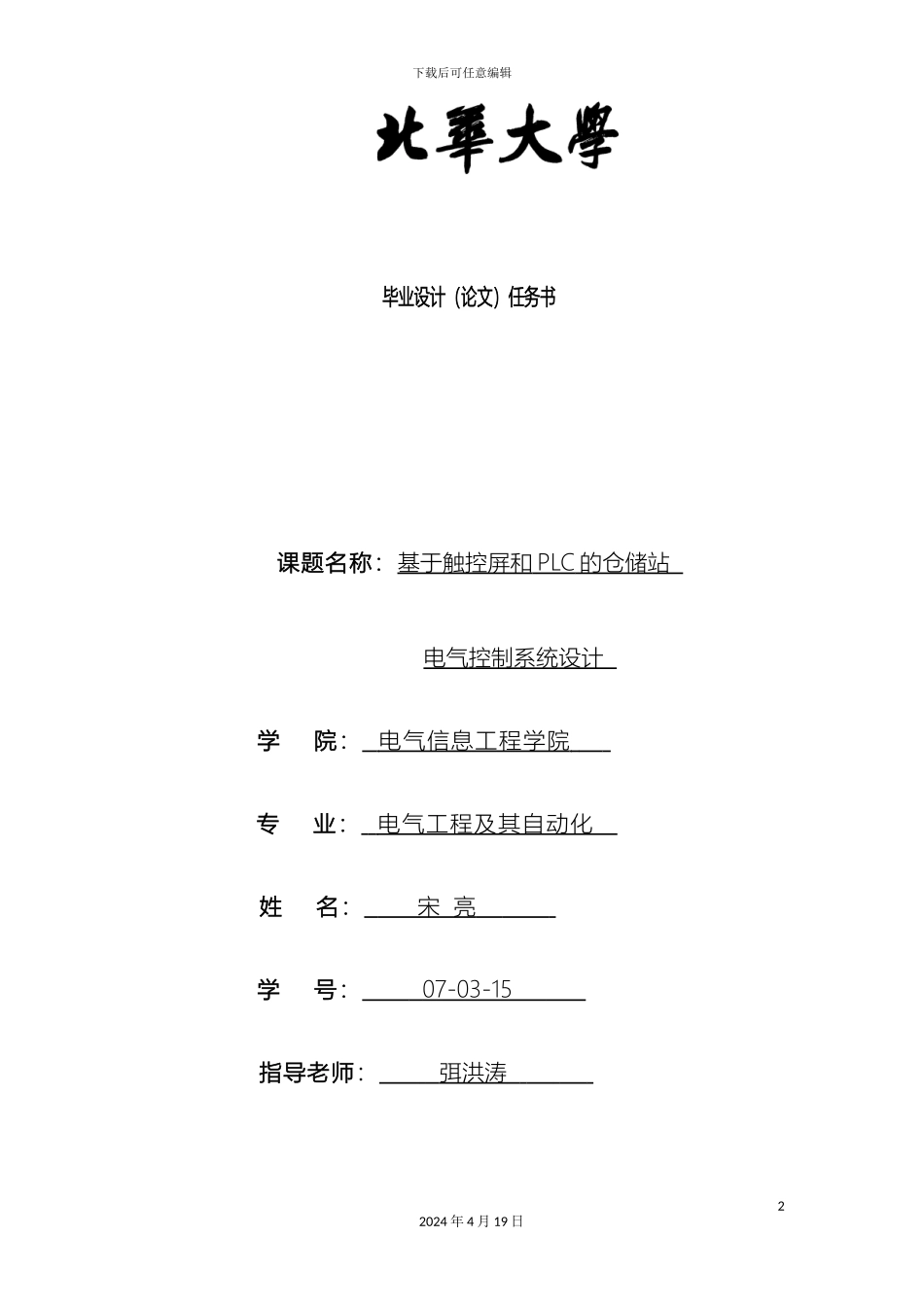

下载后可任意编辑任务书基于触控屏和 PLC 的仓储站电气控制系统设计12024 年 4 月 19 日下载后可任意编辑 毕业设计（论文）任务书课题名称：基于触控屏和 PLC 的仓储站 电气控制系统设计 学 院： 电气信息工程学院 专 业： 电气工程及其自动化 姓 名： 宋 亮 学 号： 07-03-15 指导老师： 弭洪涛 22024 年 4 月 19 日下载后可任意编辑 二○一○年十二月二十二日 一、毕业设计（论文）的目的与要求：目的：经过毕业设计使学生能够综合运用所学电气专业知识和相关知识来分析问题，提出解决问题的方案，培育学生的知识综合应用能力；经过对基于 PLC 的仓储站电气控制系统设计硬件和软件设计来训练学生的工程实践技能；经过对触控屏、STEP7 和计算机绘图等操作来培育学生熟练运用基本技能的能力；经过整理完成毕业论文来 培育学生撰写科技论文和技术报告的能力。要求：1.按时独立完成毕业设计的各项任务； 2.仔细完成 step7 软件的调试及相关实验，不能剽窃抄袭； 3.按北华大学毕业设计论文法律规范要求撰写毕业设计说明书； 4.设计中的所有图纸应符合国标要求； 5.答辩开始前一周，提交毕业设计所有文件。二、毕业设计（论文）的内容：1. 技术要求：该系统根据先放仓库 1，后放仓库 2；先底层后高层的顺序放置工件，每层放置 1个，放完 7 层后，从仓库 1 的第二层开始重新放置。当提升单元位于运行原点时，按下启动按钮后，本站〈运行〉指示灯点亮，若该单元未碰到（7SQ2）或（7SQ5）两个限位开关时，则根据先步进后伺服的顺序发多段脉冲，先后启动步进电机和伺服电机，直至该单元碰到伺服原点和提升下限位。然后该单元的直流减速电机（M11）及仓库 1 的一层传送带电机（M12）启动，带动传送带旋转。当传感器（7SQ1）检测到工件到位时，直流减速电机（M11）停止运行。若工件需放到仓库 2，则启动伺服电机，将提升单元向后水平拖动到仓库 2，否则根据工件被放置的层数发不同数量的脉冲启动步进电机，将提升单元的升降台垂直向上拖动。当升降台移动到相应的仓库和层时，该单元的直流减速电机（M11）及相应仓库相应层的传送带32024 年 4 月 19 日下载后可任意编辑电机启动，带动传送带运行。当该层的工件检测传感器感应到工件到位时，该层的传送带延时通电 0.5 秒后与直流减速电机（M11）均断电。而后，启动步进电机，使提升单元垂直向下运动，直至碰到提升下限位开关（7SQ5）。若提升单...
