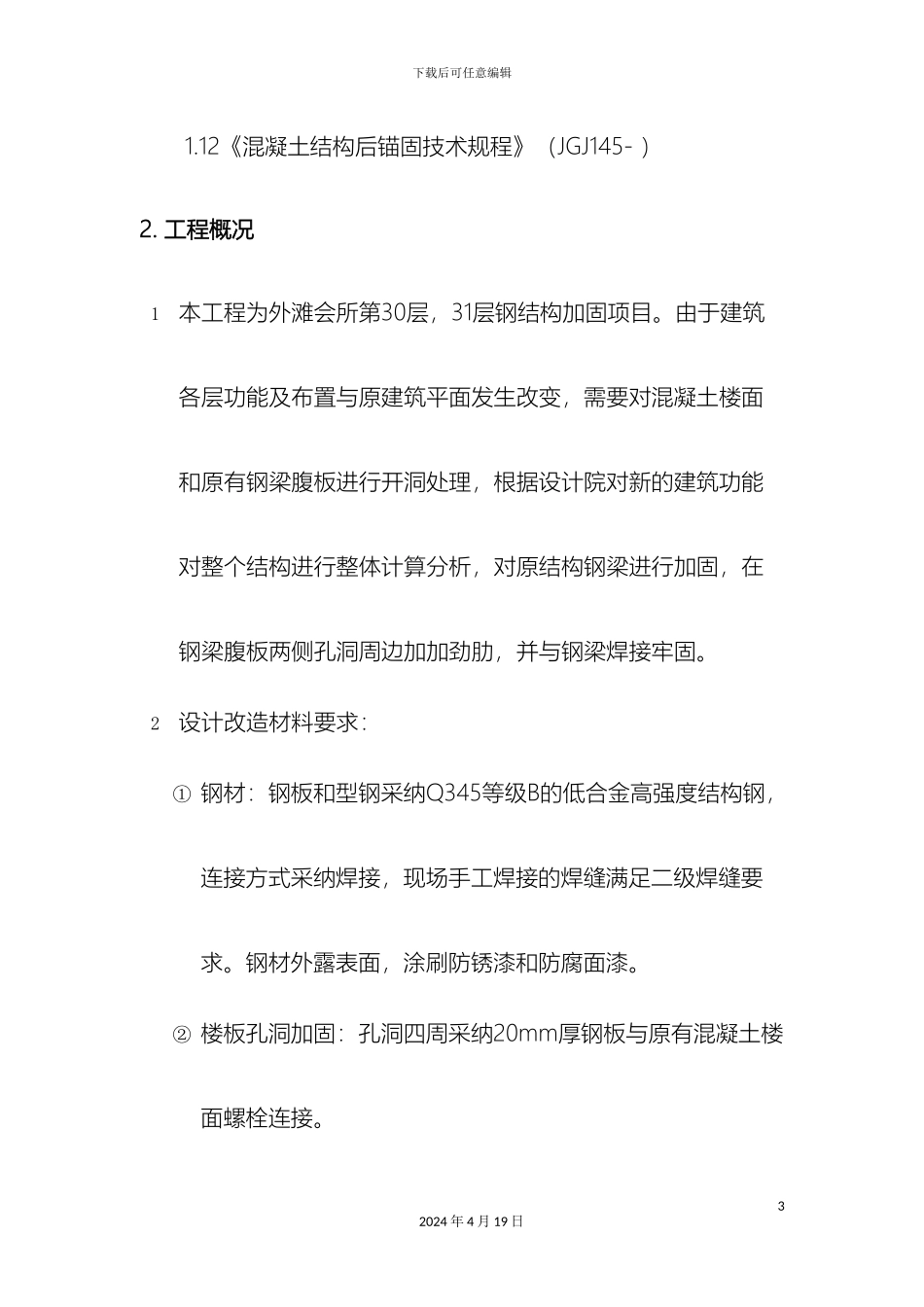

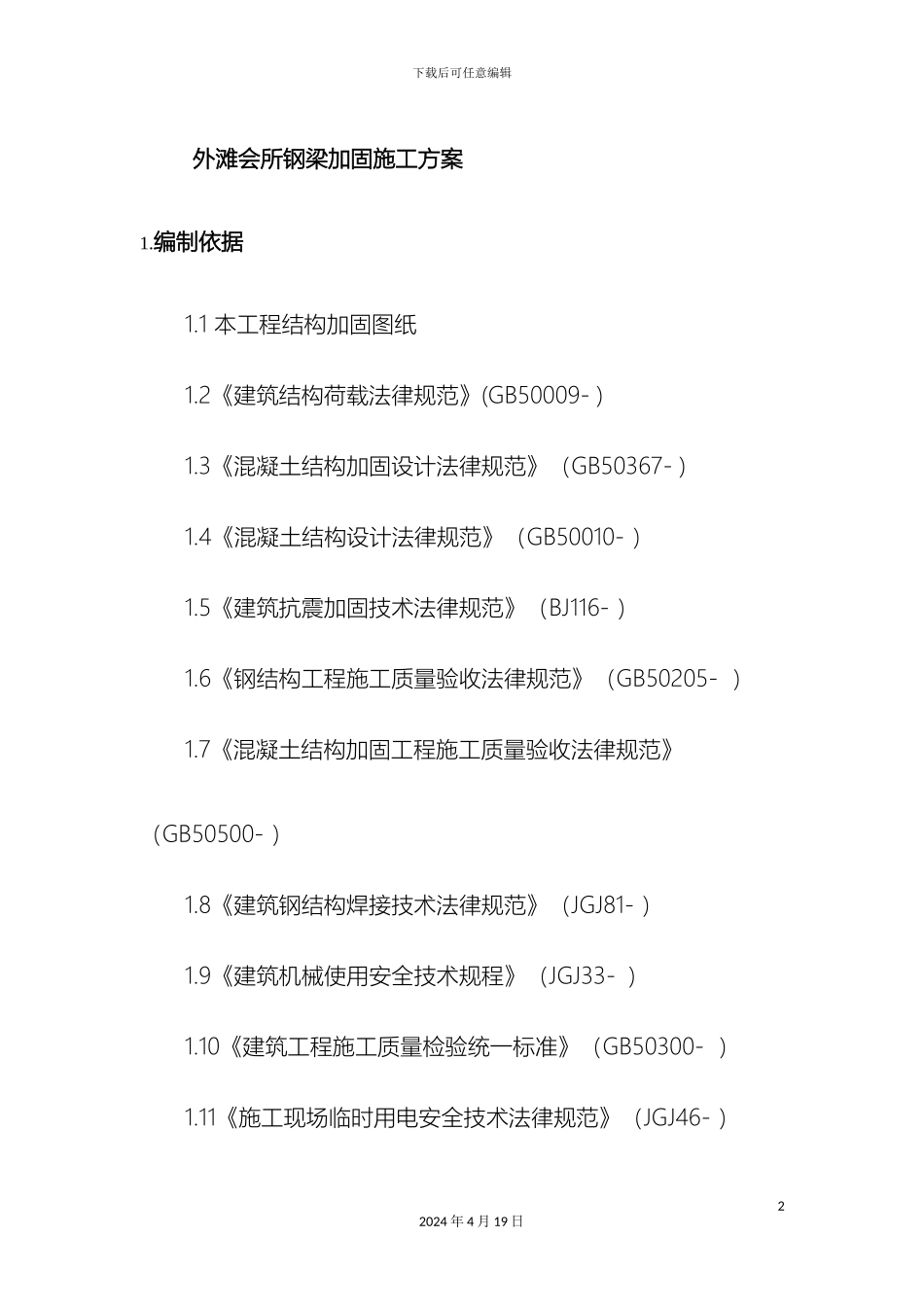

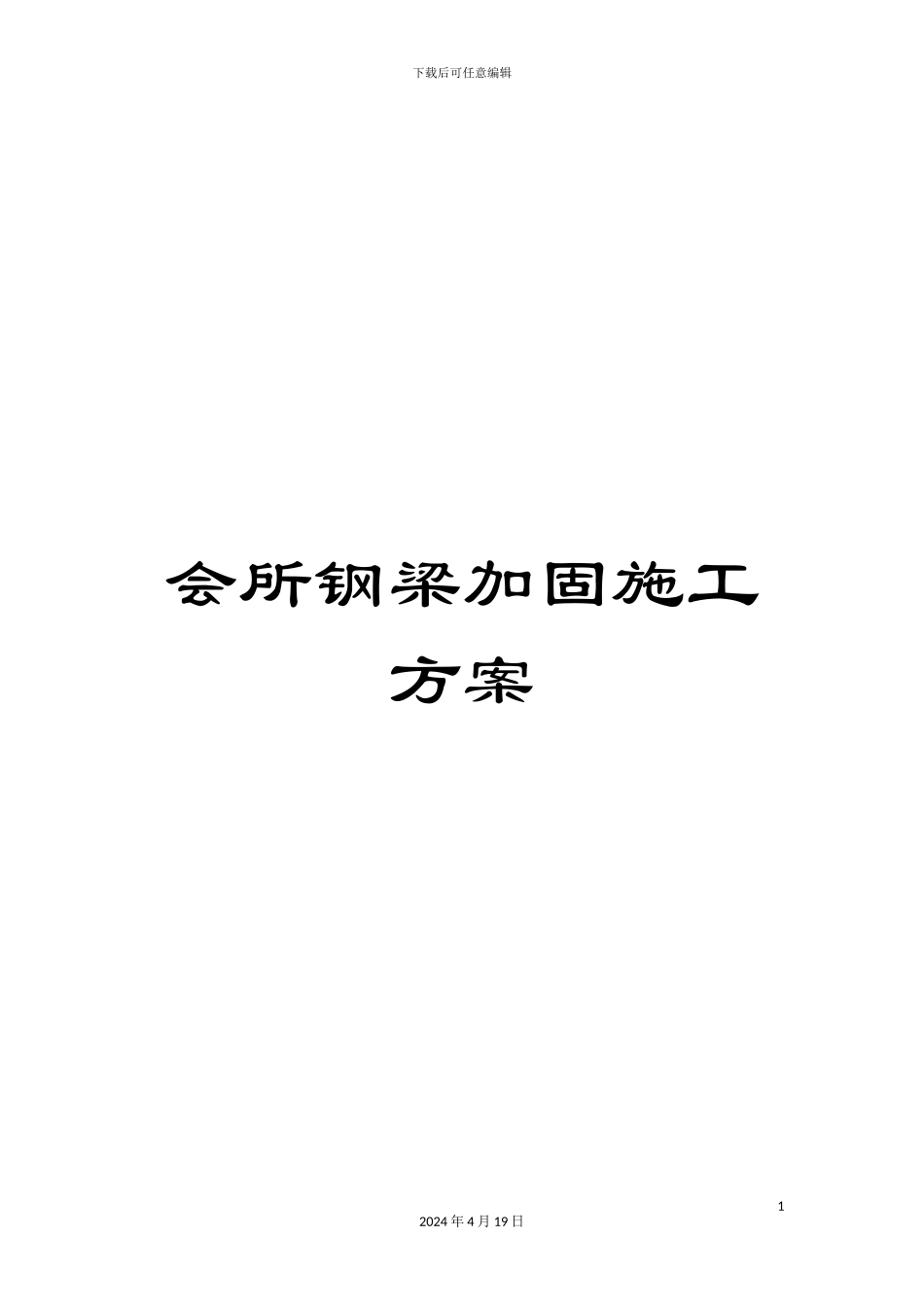

下载后可任意编辑会所钢梁加固施工方案12024 年 4 月 19 日下载后可任意编辑 外滩会所钢梁加固施工方案1.编制依据1.1 本工程结构加固图纸1.2《建筑结构荷载法律规范》(GB50009- )1.3《混凝土结构加固设计法律规范》(GB50367- )1.4《混凝土结构设计法律规范》(GB50010- )1.5《建筑抗震加固技术法律规范》(BJ116- )1.6《钢结构工程施工质量验收法律规范》(GB50205- )1.7《混凝土结构加固工程施工质量验收法律规范》(GB50500- )1.8《建筑钢结构焊接技术法律规范》(JGJ81- )1.9《建筑机械使用安全技术规程》(JGJ33- )1.10《建筑工程施工质量检验统一标准》(GB50300- )1.11《施工现场临时用电安全技术法律规范》(JGJ46- )22024 年 4 月 19 日下载后可任意编辑1.12《混凝土结构后锚固技术规程》(JGJ145- )2. 工程概况1本工程为外滩会所第30层,31层钢结构加固项目。由于建筑各层功能及布置与原建筑平面发生改变,需要对混凝土楼面和原有钢梁腹板进行开洞处理,根据设计院对新的建筑功能对整个结构进行整体计算分析,对原结构钢梁进行加固,在钢梁腹板两侧孔洞周边加加劲肋,并与钢梁焊接牢固。2设计改造材料要求:① 钢材:钢板和型钢采纳Q345等级B的低合金高强度结构钢,连接方式采纳焊接,现场手工焊接的焊缝满足二级焊缝要求。钢材外露表面,涂刷防锈漆和防腐面漆。② 楼板孔洞加固:孔洞四周采纳20mm厚钢板与原有混凝土楼面螺栓连接。32024 年 4 月 19 日下载后可任意编辑③ 化学锚栓:新增钢板与原混凝土结构连接,粘钢加固时,固定钢板的化学锚栓采纳国产M14化学锚栓。3.改造施工内容3.1:三十一层改造内容: 三十一层部分:原有钢梁按图示尺寸先加固焊接,后钢梁腹板开洞。原有混凝土组合楼板按设计要求开洞口,四周用20MM钢板跟楼板反面用化学锚栓连接加固。 3.2 :三十层改造内容:29层顶到30层顶结构改造加固内容为:建筑物外紧靠建筑物36-39轴增加一部钢楼梯,外加一个三角形小平台,具体见设计图纸。图五:楼板洞口新加20mm厚42024 年 4 月 19 日下载后可任意编辑4. 施工部署(1) 贯彻执行各项建设方针、政策、法规和规程,根据施工程序、监理程序施工,做好施工前的各项准备工作,为使工程高效、有序、安全的进行,因此总包、设计、甲方、监理、专业分包单位应紧密配合、协调作战,发现问题及时解决,减少施工中的损失,确保按合同工期完成施工任务。(2) 关键项目和部位,做好...
