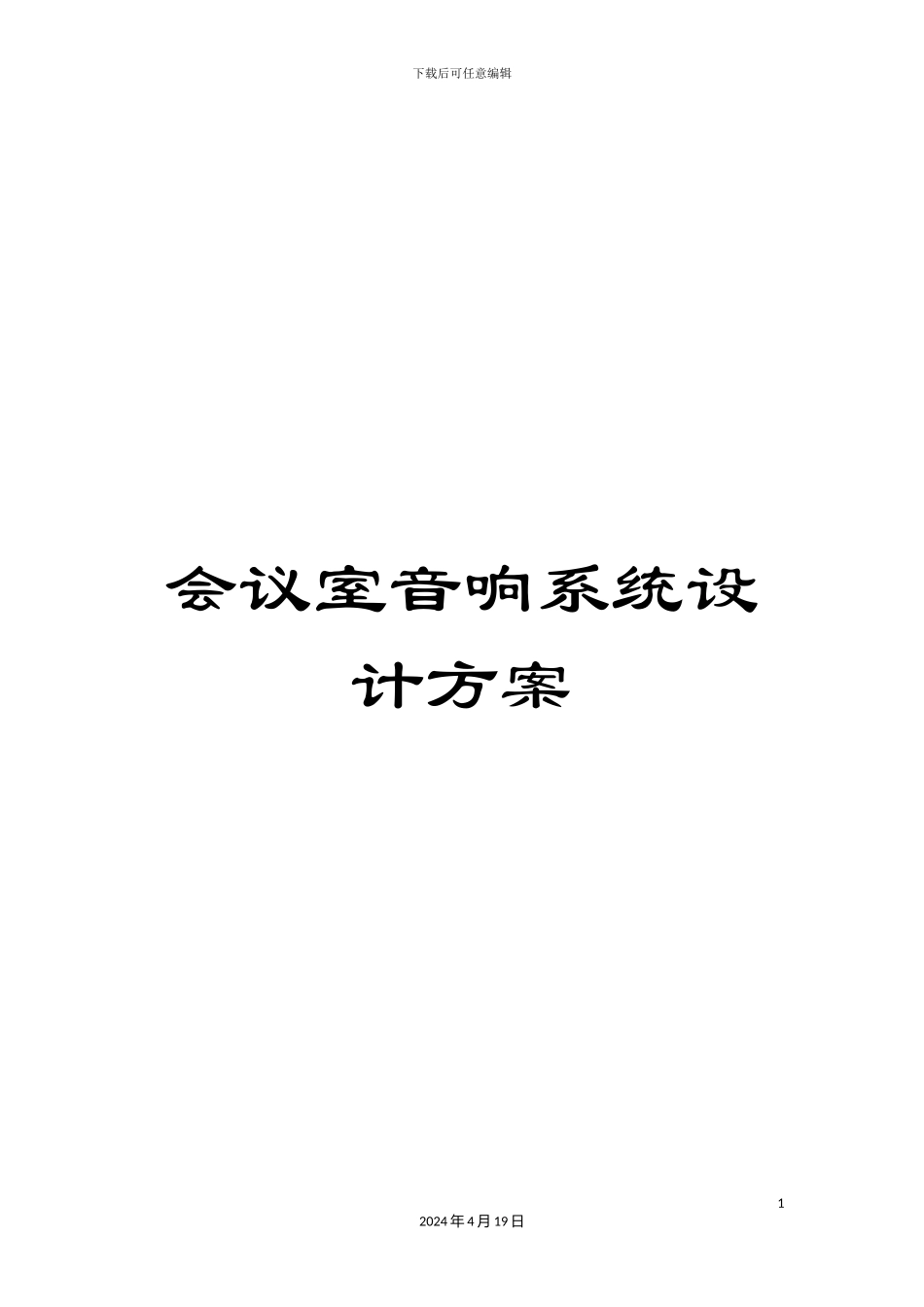

会议室音响系统设计方案

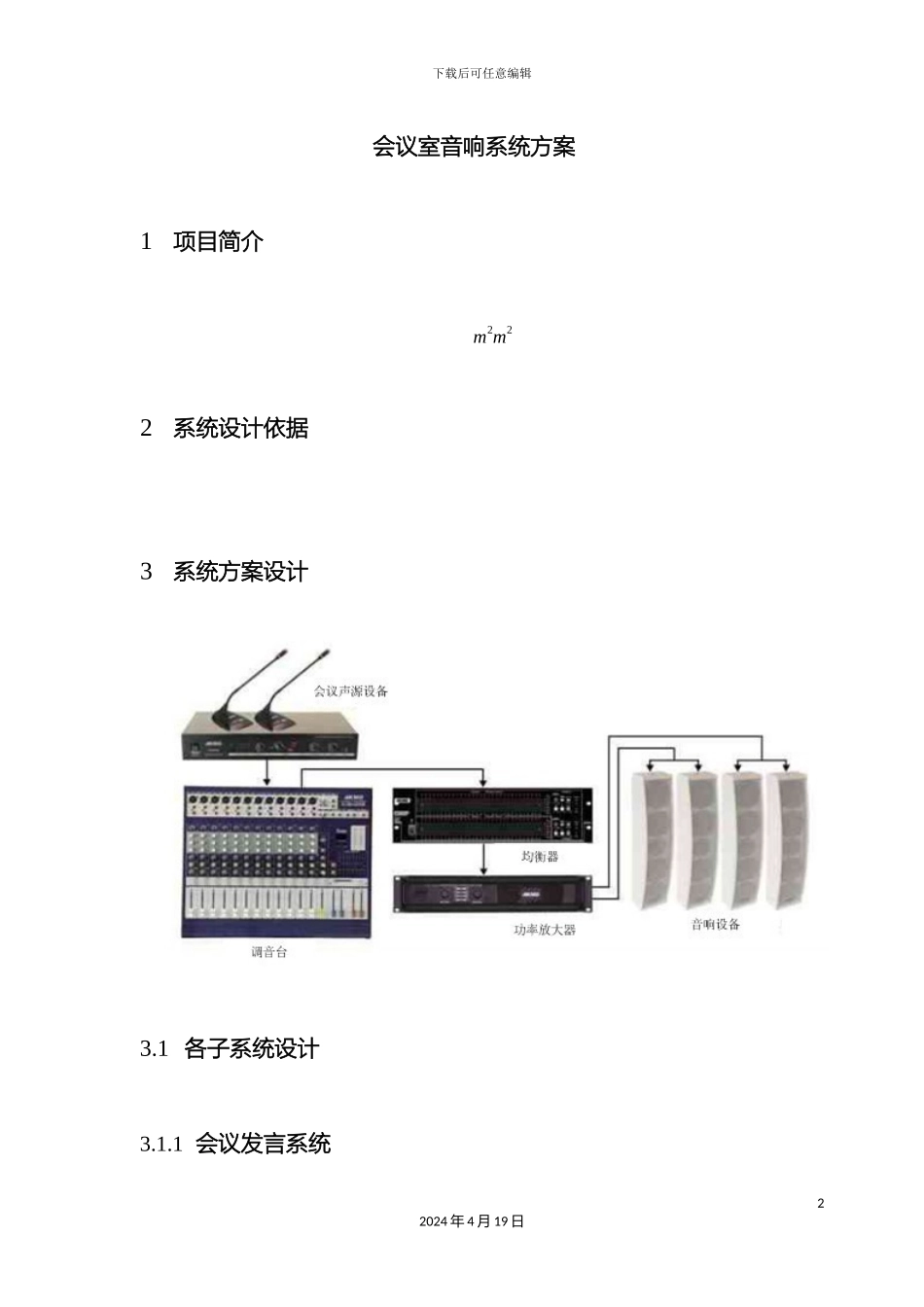

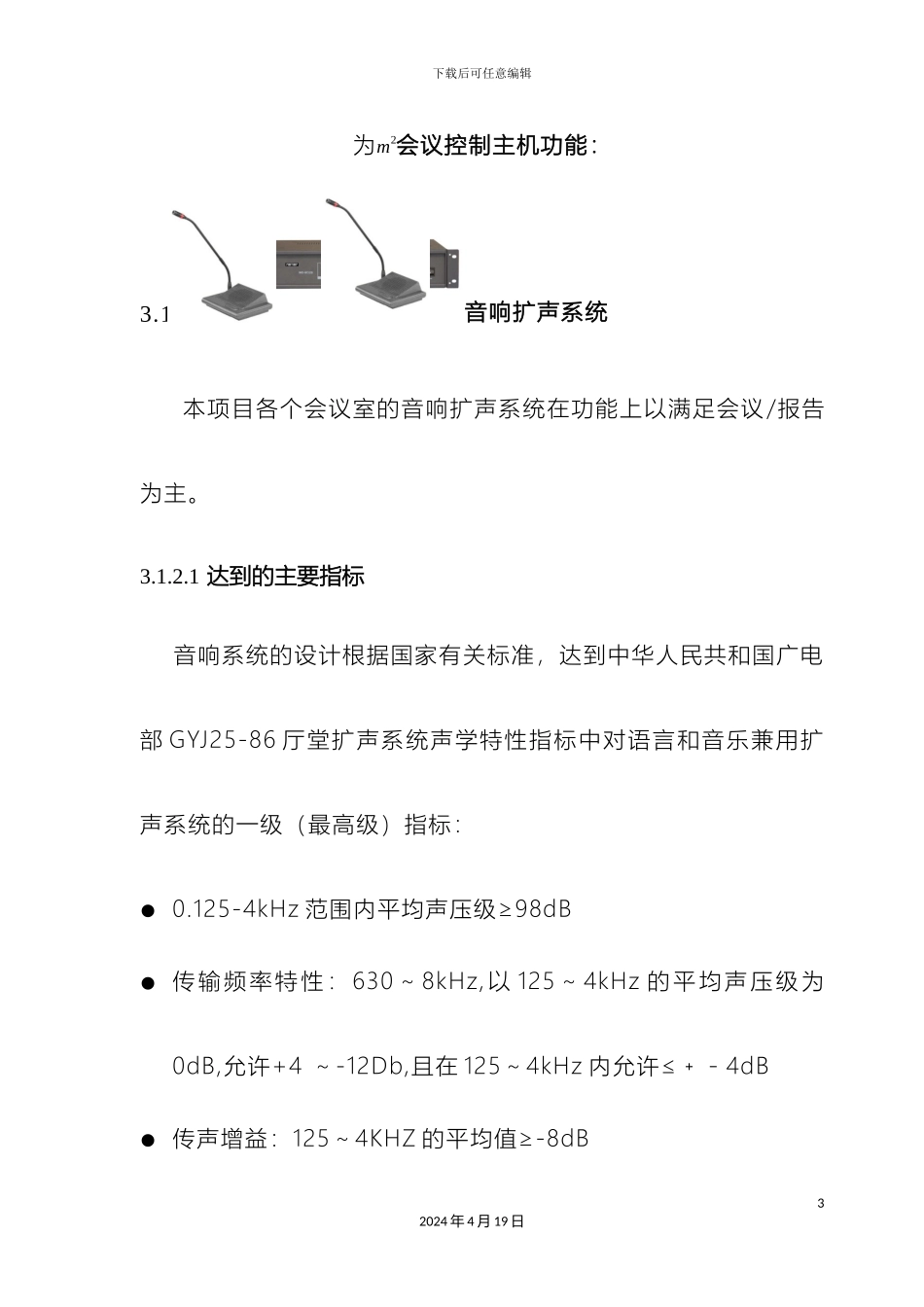

下载后可任意编辑会议室音响系统设计方案12024 年 4 月 19 日下载后可任意编辑会议室音响系统方案1项目简介m2m22系统设计依据3系统方案设计3.1 各子系统设计3.1.1 会议发言系统22024 年 4 月 19 日下载后可任意编辑为m2会议控制主机功能：3.1.2音响扩声系统本项目各个会议室的音响扩声系统在功能上以满足会议 /报告为主。3.1.2.1 达到的主要指标音响系统的设计根据国家有关标准，达到中华人民共和国广电部 GYJ25-86 厅堂扩声系统声学特性指标中对语言和音乐兼用扩声系统的一级（最高级）指标： 0.125-4kHz 范围内平均声压级≥98dB 传输频率特性： 630～8kHz,以 125～4kHz 的平均声压级为0dB,允许+4 ～-12Db,且在 125～4kHz 内允许≤﹢﹣4dB 传声增益：125～4KHZ 的平均值≥-8dB32024 年 4 月 19 日下载后可任意编辑 声场不均匀度： 1K、4kHz≤-8dB 总噪声级：≤NR303.1.2.2设备选型①扬声器具有平滑的频率响应；②扬声器具有良好的瞬态响应；③扬声器音色甜美； 突破传统，高频驱动单元采纳方波引导扬声器单元，一般的矩形扬声器呈钻石形辐射声音。使用此类扬声器时，会出现干扰，频率改变以及相位抵消。为避开这类情况的发生，本系统采纳的扬声器呈环行辐射，能够在水平，垂直和倾斜三个方向的45 度角范围内控制方向。这样，扬声器就能够在更小的间隔内辐射声波，防止干扰和相位抵消。扬声器能够在较宽的频率范围内平滑的分配声压，增强了声音的清楚度。特别适合大会42024 年 4 月 19 日下载后可任意编辑议厅这样的场所，同样系统中超低音、返送音箱、功率放大器的选配：根据上文的设计，经过功率放大器将音频信号进行放大，然后输出给音响，是音响获得适合自身功率的音频信号。已知功放的额定功率为音箱额定功率的 1.2-2.0 倍，以此来配置功放。 CROWNXLS402 专业功放调音台选定调音台是一个音响系统的心脏部分，它不单只是最脆弱的一个环节，而且是整个系统的枢纽位置。一个音响系统，从话筒至音箱，整个信号路程，设备都有某种程度上的备份，但调音台仅仅只有一台，其可靠性足以影响整个系统的大局。YAMAHA 124C52024 年 4 月 19 日下载后可任意编辑 周边设备的配置1． 图示均衡器 2.电源时序器为方便操作和保护设备，配备 RETER 电源时序器，电源时序器能够根据系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。这样就能有效的统...
