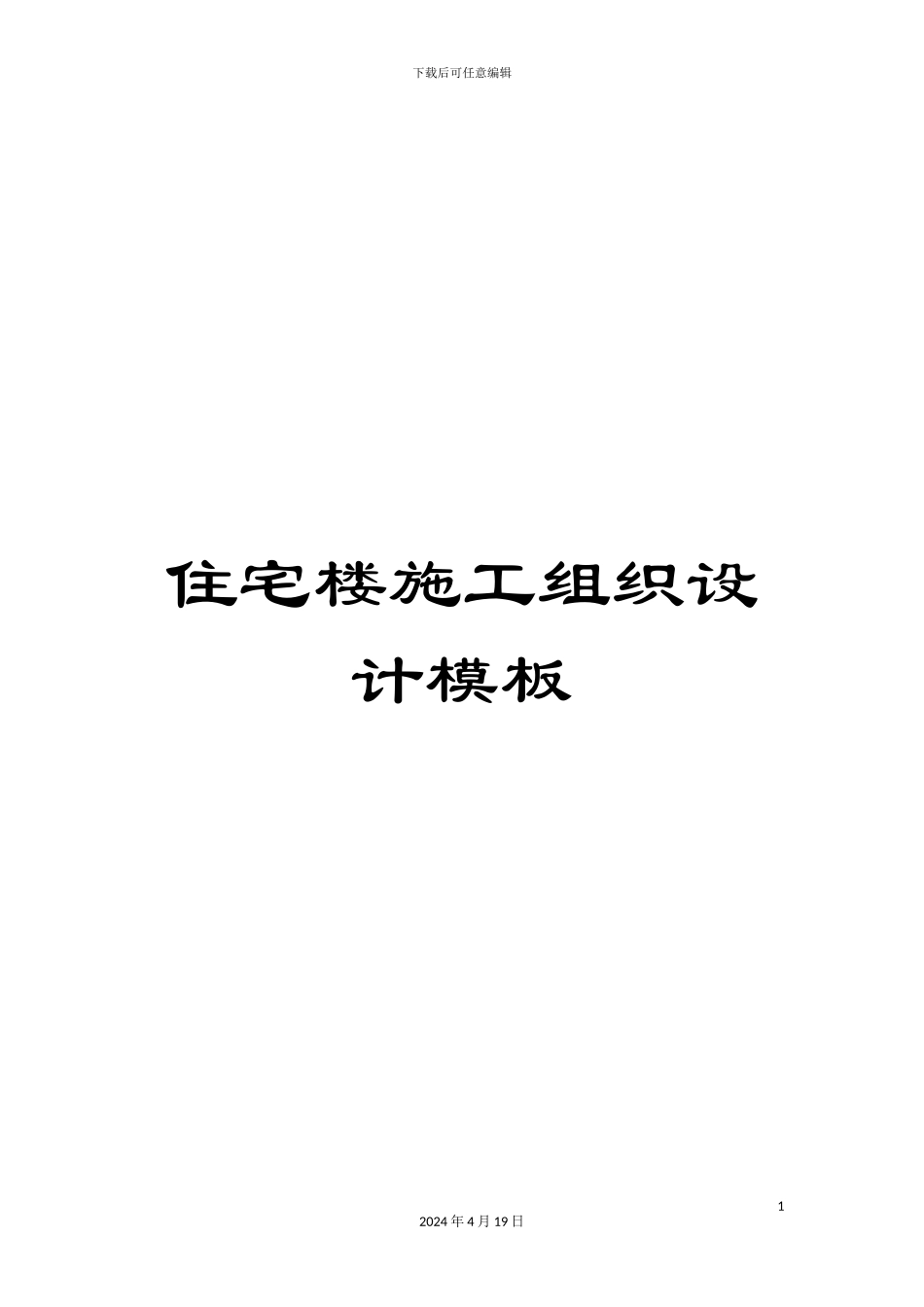

住宅楼施工组织设计模板

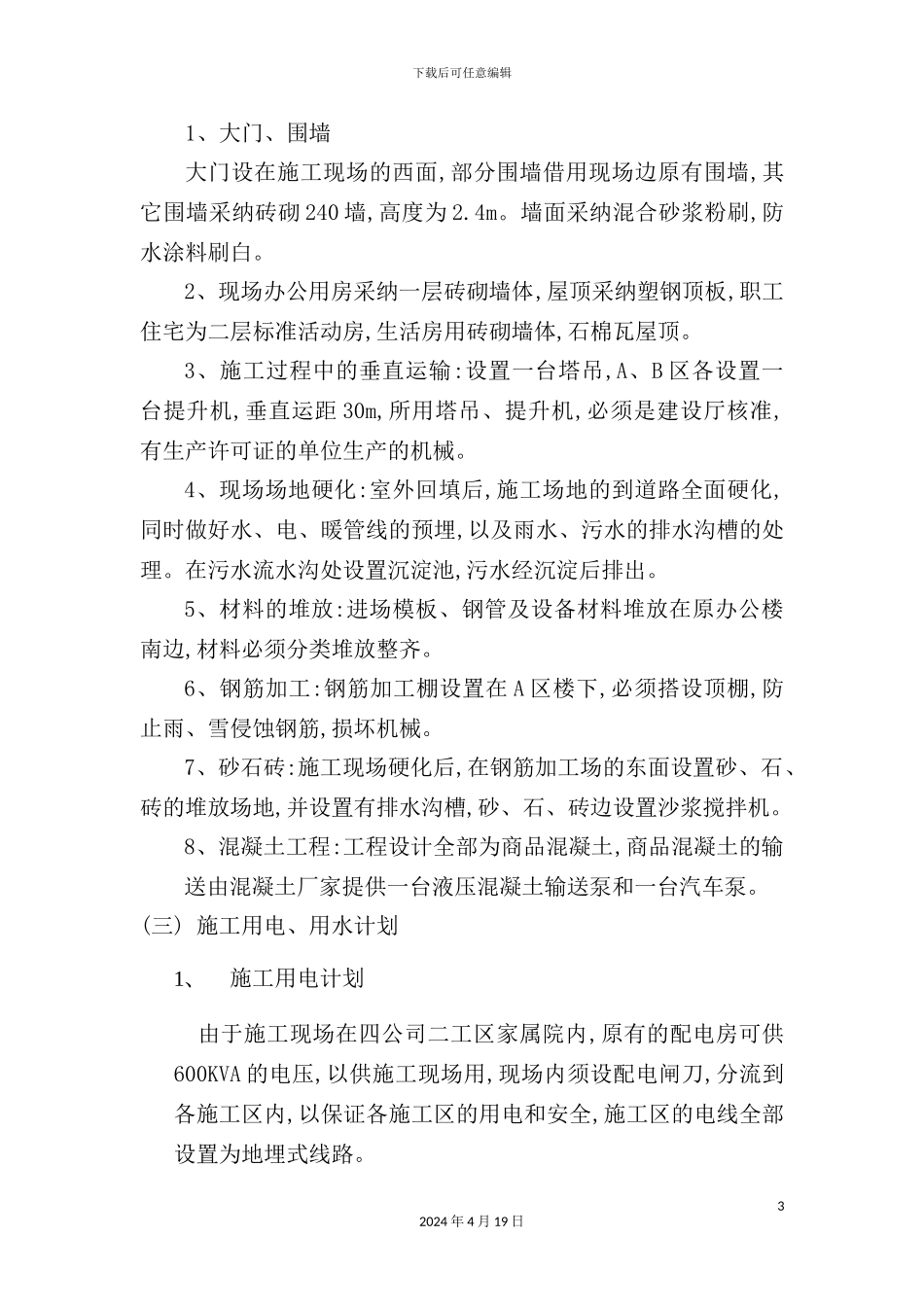

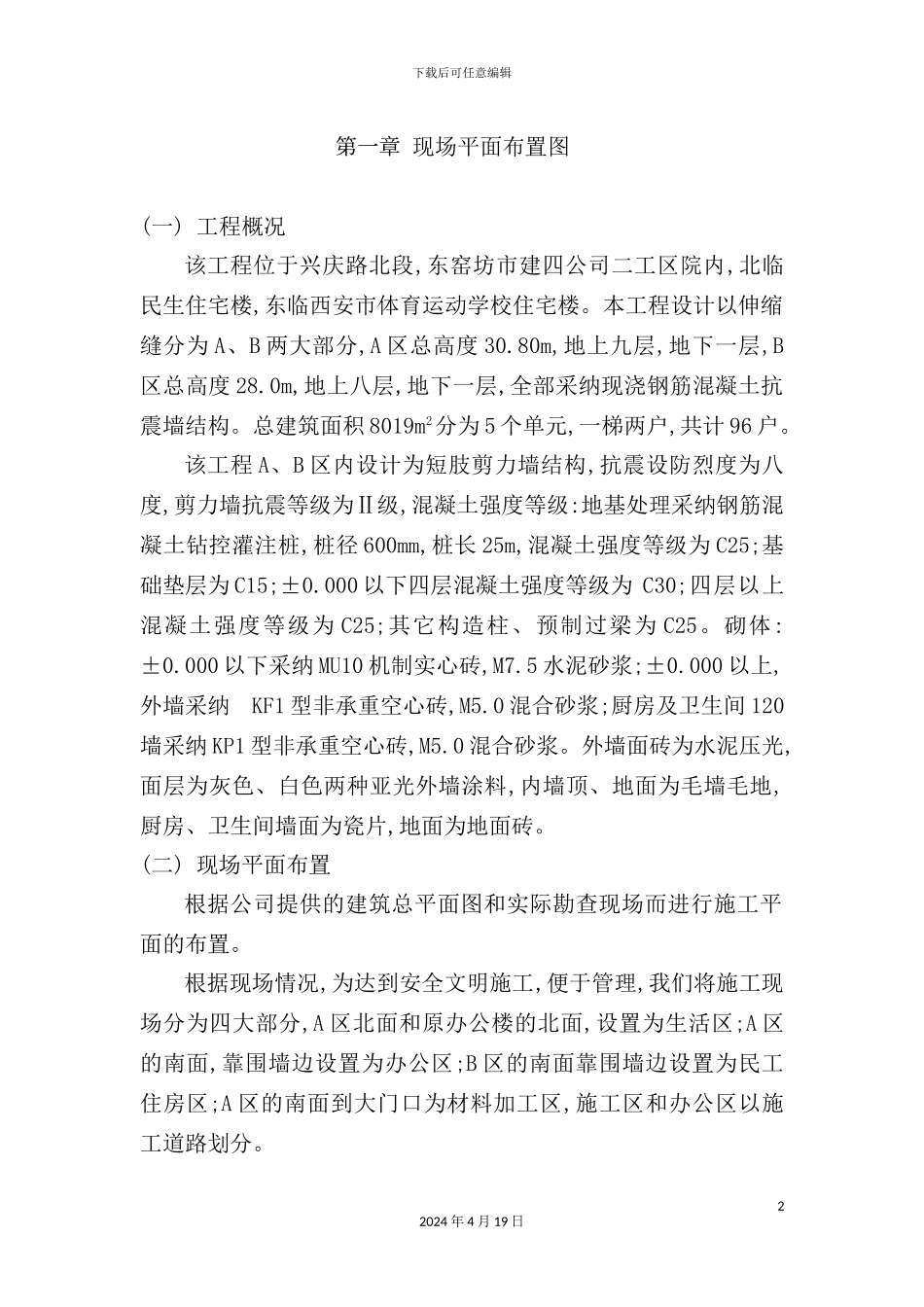

下载后可任意编辑住宅楼施工组织设计模板12024 年 4 月 19 日下载后可任意编辑第一章 现场平面布置图(一) 工程概况该工程位于兴庆路北段,东窑坊市建四公司二工区院内,北临民生住宅楼,东临西安市体育运动学校住宅楼。本工程设计以伸缩缝分为 A、B 两大部分,A 区总高度 30.80m,地上九层,地下一层,B区总高度 28.0m,地上八层,地下一层,全部采纳现浇钢筋混凝土抗震墙结构。总建筑面积 8019m2分为 5 个单元,一梯两户,共计 96 户。该工程 A、B 区内设计为短肢剪力墙结构,抗震设防烈度为八度,剪力墙抗震等级为Ⅱ级,混凝土强度等级:地基处理采纳钢筋混凝土钻控灌注桩,桩径 600mm,桩长 25m,混凝土强度等级为 C25;基础垫层为 C15;±0.000 以下四层混凝土强度等级为 C30;四层以上混凝土强度等级为 C25;其它构造柱、预制过梁为 C25。砌体:±0.000 以下采纳 MU10 机制实心砖,M7.5 水泥砂浆;±0.000 以上,外墙采纳KF1 型非承重空心砖,M5.0 混合砂浆;厨房及卫生间 120墙采纳 KP1 型非承重空心砖,M5.0 混合砂浆。外墙面砖为水泥压光,面层为灰色、白色两种亚光外墙涂料,内墙顶、地面为毛墙毛地,厨房、卫生间墙面为瓷片,地面为地面砖。(二) 现场平面布置根据公司提供的建筑总平面图和实际勘查现场而进行施工平面的布置。根据现场情况,为达到安全文明施工,便于管理,我们将施工现场分为四大部分,A 区北面和原办公楼的北面,设置为生活区;A 区的南面,靠围墙边设置为办公区;B 区的南面靠围墙边设置为民工住房区;A 区的南面到大门口为材料加工区,施工区和办公区以施工道路划分。22024 年 4 月 19 日下载后可任意编辑1、大门、围墙大门设在施工现场的西面,部分围墙借用现场边原有围墙,其它围墙采纳砖砌 240 墙,高度为 2.4m。墙面采纳混合砂浆粉刷,防水涂料刷白。2、现场办公用房采纳一层砖砌墙体,屋顶采纳塑钢顶板,职工住宅为二层标准活动房,生活房用砖砌墙体,石棉瓦屋顶。3、施工过程中的垂直运输:设置一台塔吊,A、B 区各设置一台提升机,垂直运距 30m,所用塔吊、提升机,必须是建设厅核准,有生产许可证的单位生产的机械。4、现场场地硬化:室外回填后,施工场地的到道路全面硬化,同时做好水、电、暖管线的预埋,以及雨水、污水的排水沟槽的处理。在污水流水沟处设置沉淀池,污水经沉淀后排出。5、材料的堆放:进场模板、钢管及设备材料堆放在原办公楼南边,材料必须分类堆放整齐。6、钢筋加工:钢筋加工棚设置在 A 区楼下,必...
