侧平石技术交底

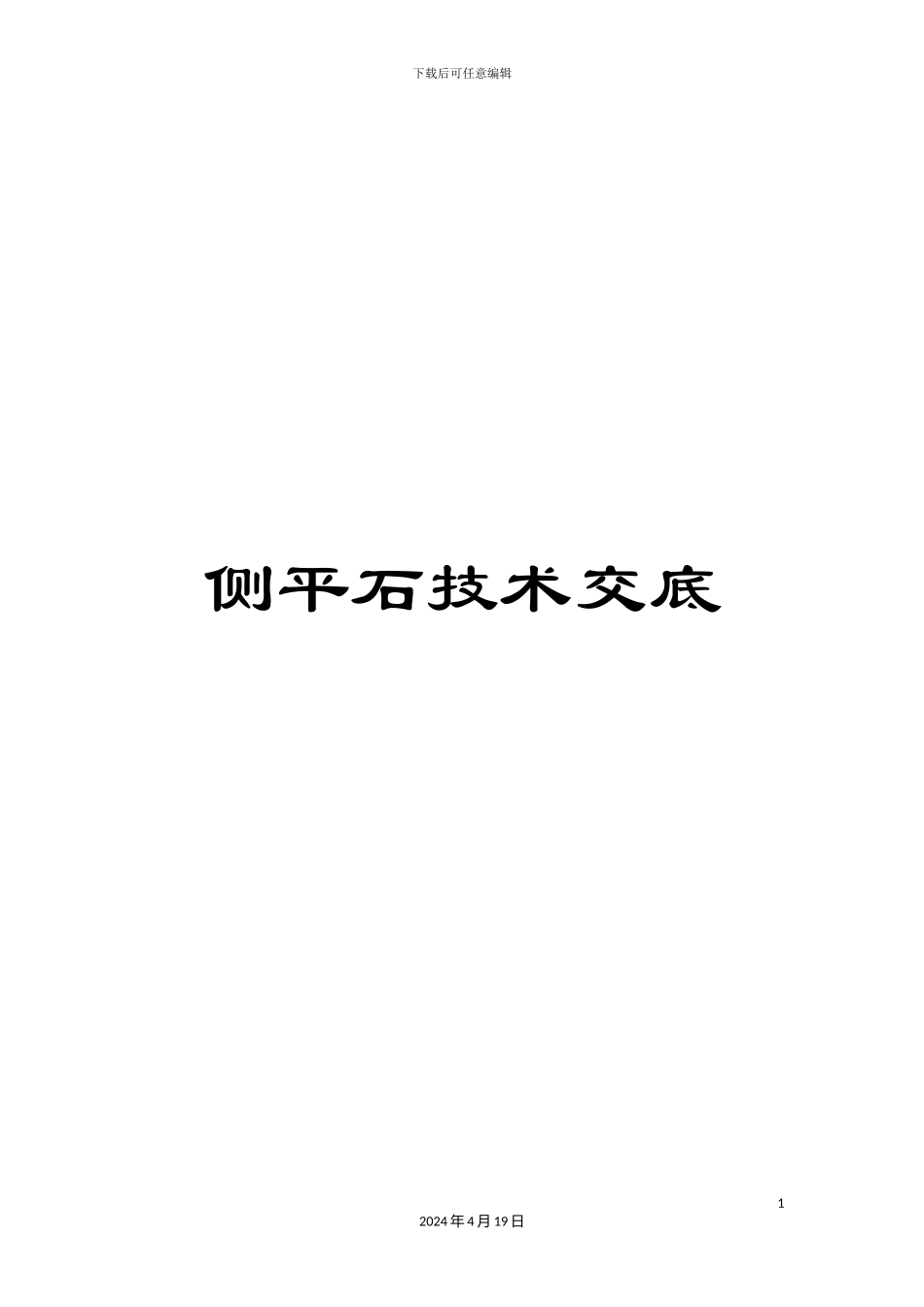

侧平石技术交底_第1页
1/16

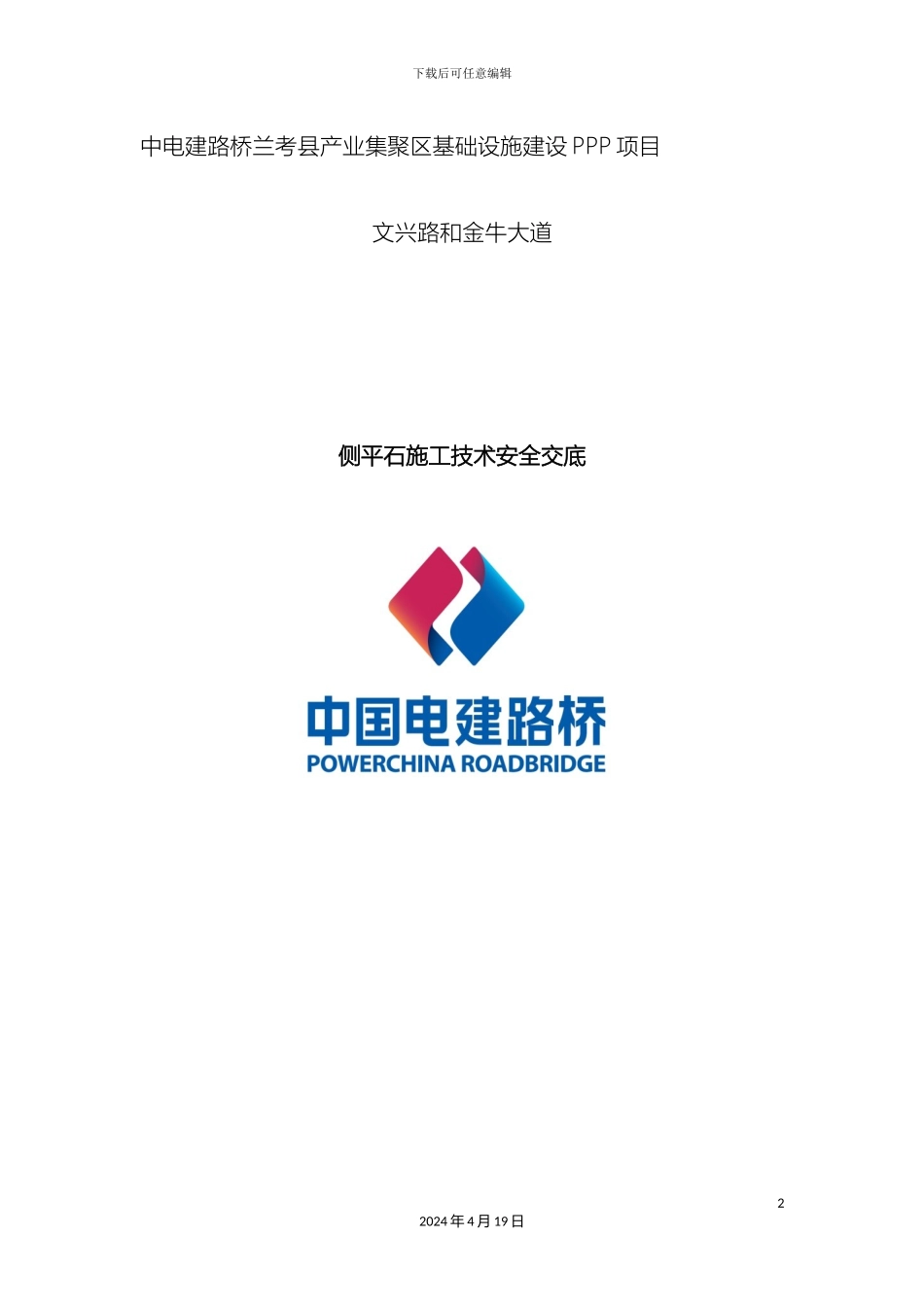

侧平石技术交底_第2页
2/16

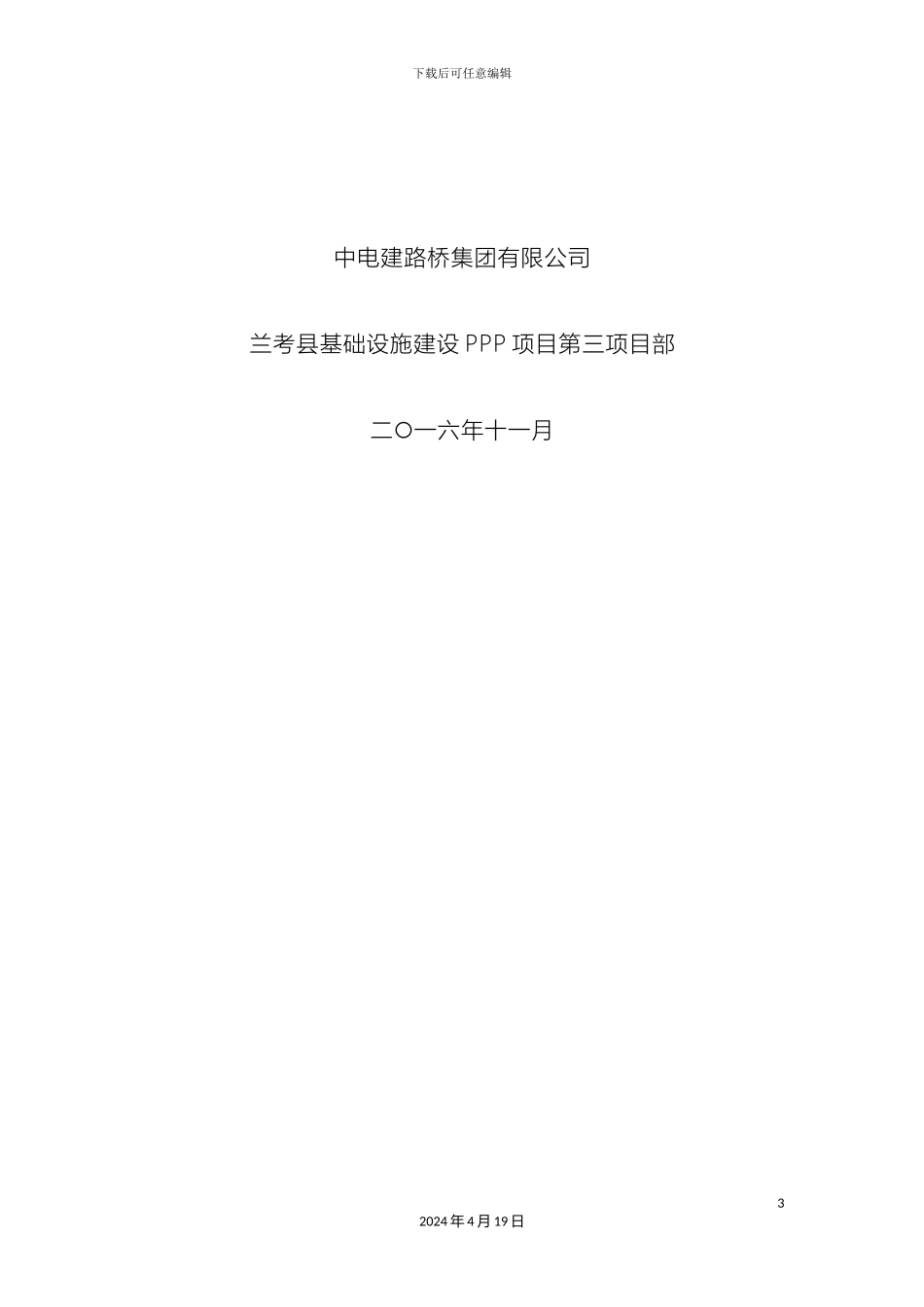

侧平石技术交底_第3页
3/16
下载后可任意编辑侧平石技术交底12024 年 4 月 19 日下载后可任意编辑中电建路桥兰考县产业集聚区基础设施建设 PPP 项目文兴路和金牛大道侧平石施工技术安全交底22024 年 4 月 19 日下载后可任意编辑中电建路桥集团有限公司兰考县基础设施建设 PPP 项目第三项目部二○一六年十一月32024 年 4 月 19 日下载后可任意编辑一、工程概况文兴路和金牛大道道路横断面具体布置为:4.5 米人行道(含1.5 米树池)+5 米非机动车道+2.5 米机非侧分带+11.5 米机动车道+3 米中央分隔带+11.5 米机动车道+2.5 米机非侧分带+5 米非机动车道+4.5 米人行道(含 1.5 米树池),路幅全宽为 50 米。道路路拱采纳直线路拱,机动车道和非机动车道路拱横坡为1.5%,坡向道路外侧,人行道横坡为-1.5%,坡向道路内侧;道路中分带宽 3 米,侧分带宽 2.5 米。 本工程中央分隔带、侧分带侧石及非机动车道侧石,均采纳花岗岩侧石;平石采纳 C35 混凝土预制,其中中央分隔带、侧分带、非机动车道侧石规格为:长*宽*高=75*20*35。为方便机动车道排水至侧分带内,侧分带靠近机动车道一侧侧平石每隔 40m42024 年 4 月 19 日下载后可任意编辑设一个雨水篦,在道路最低点必须设置加密。平石为 C35 砼预制平面石规格为:长*宽*高=50*25*15。二、编制依据 (1)《兰考县文兴路市政工程(道路工程)施工图设计》;(2)《兰考县金牛大道市政工程(道路工程)施工图设计》;(3)《城镇道路工程施工与质量验收法律规范》CJJ1- ;(4)《文兴路和金牛大道实施性施工组织设计》;(5)本公司以往类似项目的施工经验及现有的设备状况。三、适用范围本侧平石技术交底内容适用于兰考县基础设施建设 ppp 项目文兴路和金牛大道道路工程。52024 年 4 月 19 日下载后可任意编辑四、材料及施工要求(1)侧石采纳花岗岩,平石采纳 C35 混凝土预制,花岗岩侧石的品种、规格应符合设计要求,侧平石的相关技术等级、光泽度、外观质量要求,应符合法律规范要求,对质量差、尺寸规格不一致的侧平石要进行退场处理,坚决不能进行安装施工。(2)交叉路口八字范围及隔离带端头所采纳的侧石应根据圆弧大小定制 0.3~0.5m 长的侧石,侧平石圆弧形端头采纳圆弧模具加工,不得用折线代替圆弧,保证圆弧段位置准确线性美观。(3)根据设计要求,中分带侧石比路面高出 25cm,侧分带及非机动车道外侧侧石均比路面高出 20cm。(4)所有侧平石大小尺寸、...
