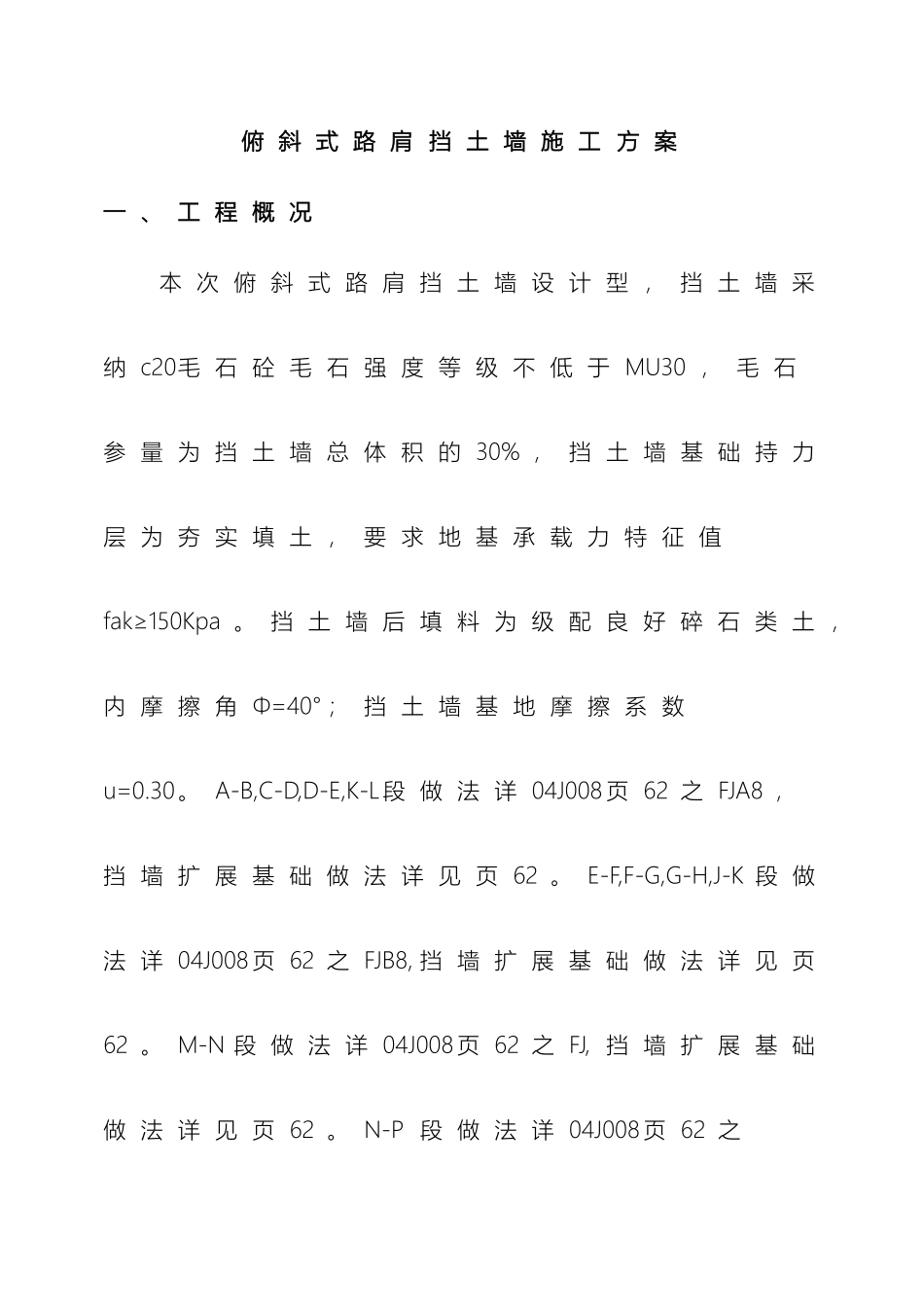

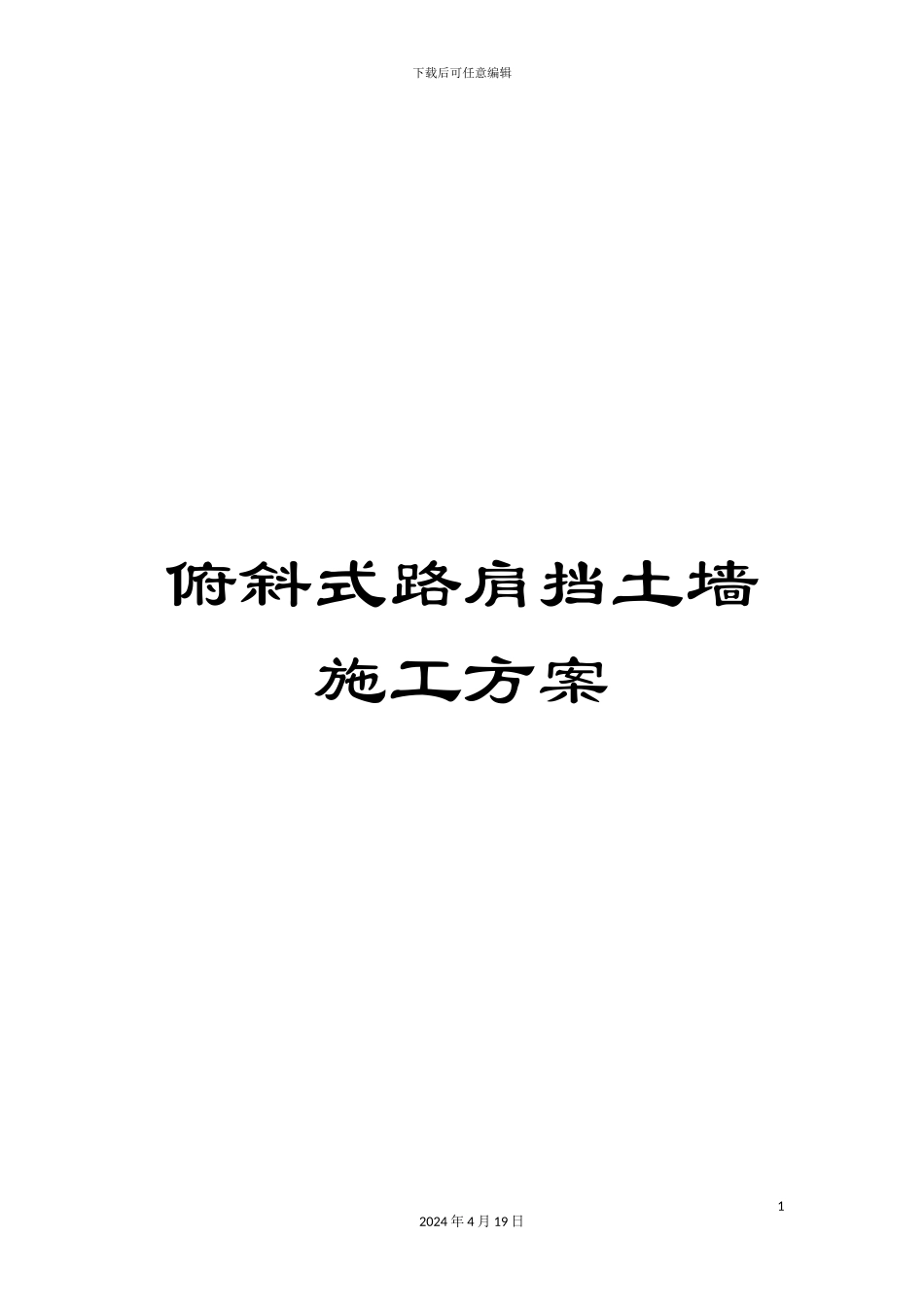

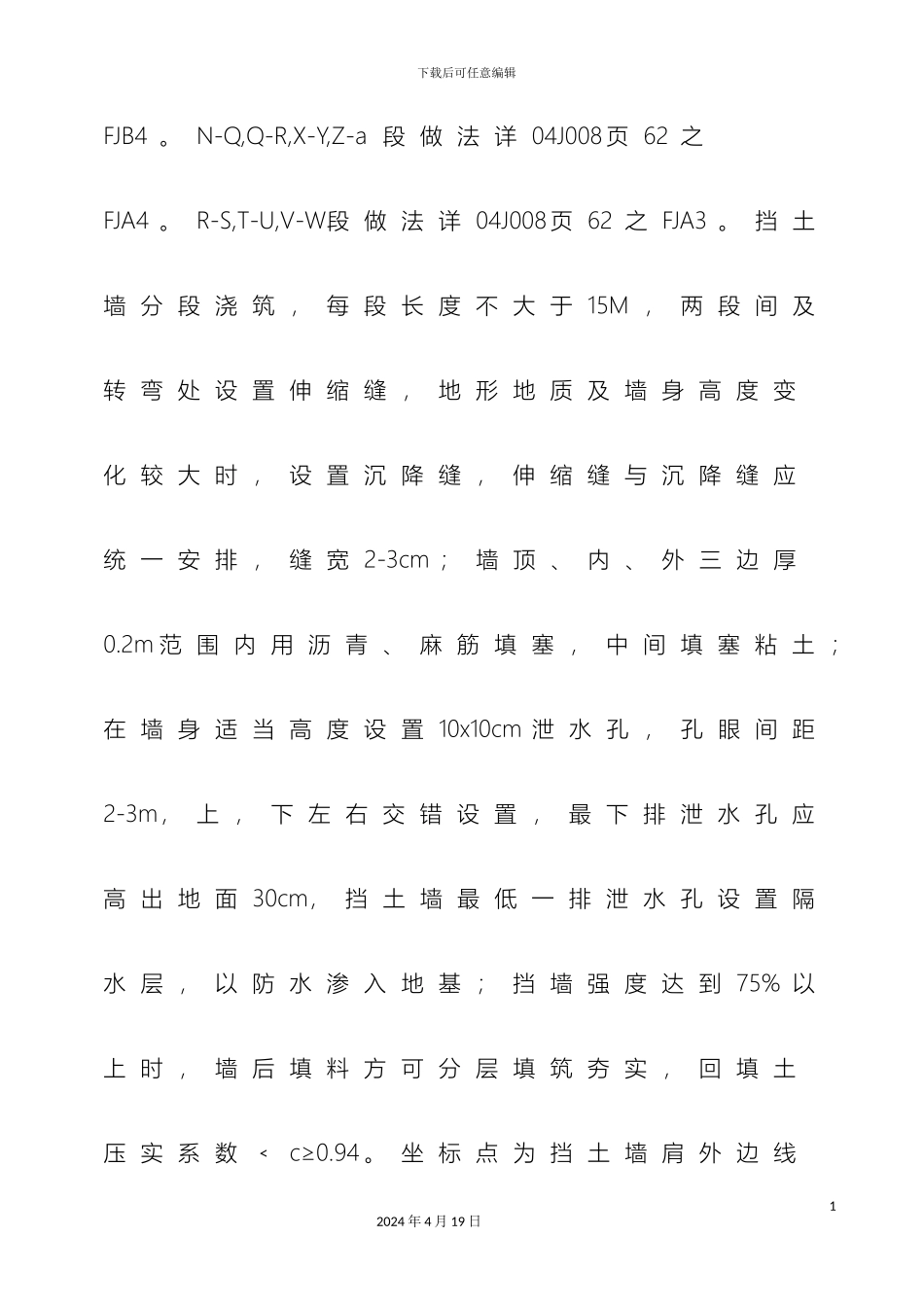

下载后可任意编辑俯斜式路肩挡土墙施工方案12024 年 4 月 19 日俯 斜 式 路 肩 挡 土 墙 施 工 方 案一 、 工 程 概 况本 次 俯 斜 式 路 肩 挡 土 墙 设 计 型 ， 挡 土 墙 采纳 c20毛 石 砼 毛 石 强 度 等 级 不 低 于 MU30 ， 毛 石参 量 为 挡 土 墙 总 体 积 的 30% ， 挡 土 墙 基 础 持 力层 为 夯 实 填 土 ， 要 求 地 基 承 载 力 特 征 值fak≥150Kpa 。 挡 土 墙 后 填 料 为 级 配 良 好 碎 石 类 土 ，内 摩 擦 角 Φ=40° ； 挡 土 墙 基 地 摩 擦 系 数u=0.30。 A-B,C-D,D-E,K-L段 做 法 详 04J008 页 62 之 FJA8 ，挡 墙 扩 展 基 础 做 法 详 见 页 62 。 E-F,F-G,G-H,J-K 段 做法 详 04J008 页 62 之 FJB8, 挡 墙 扩 展 基 础 做 法 详 见 页62 。 M-N 段 做 法 详 04J008 页 62 之 FJ, 挡 墙 扩 展 基 础做 法 详 见 页 62 。 N-P 段 做 法 详 04J008 页 62 之下载后可任意编辑FJB4 。 N-Q,Q-R,X-Y,Z-a 段 做 法 详 04J008 页 62 之FJA4 。 R-S,T-U,V-W段 做 法 详 04J008 页 62 之 FJA3 。 挡 土墙 分 段 浇 筑 ， 每 段 长 度 不 大 于 15M ， 两 段 间 及转 弯 处 设 置 伸 缩 缝 ， 地 形 地 质 及 墙 身 高 度 变化 较 大 时 ， 设 置 沉 降 缝 ， 伸 缩 缝 与 沉 降 缝 应统 一 安 排 ， 缝 宽 2-3cm ； 墙 顶 、 内 、 外 三 边 厚0.2m 范 围 内 用 沥 青 、 麻 筋 填 塞 ， 中 间 填 塞 粘 土 ；在 墙 身 适 当 高 度 设 置 10x10cm 泄 水 孔 ， 孔 眼 间 距2-3m， 上 ， 下 左 右 交 错 设 置 ， 最 下 排 泄 水 孔 应高 出 地 面 30cm， 挡 土 墙 最 低 一 排 泄 水 孔 设 置 隔水 层 ， 以 防 水 渗 入 地 基 ； 挡 墙 强 度 达 到 75% 以上 时 ， 墙 后 填 料 方 可 分 层 填 筑 夯 实 ， 回 填 土压 实 系 数 ﹤ c≥0.94 。 坐 标 点 为 挡 土 墙 肩 外 边 线12024 年 4 月 19 日下载后可任意编辑坐 标 ， 具 体 可 根 据 现 场 情 况 做 适 当 调 ...
