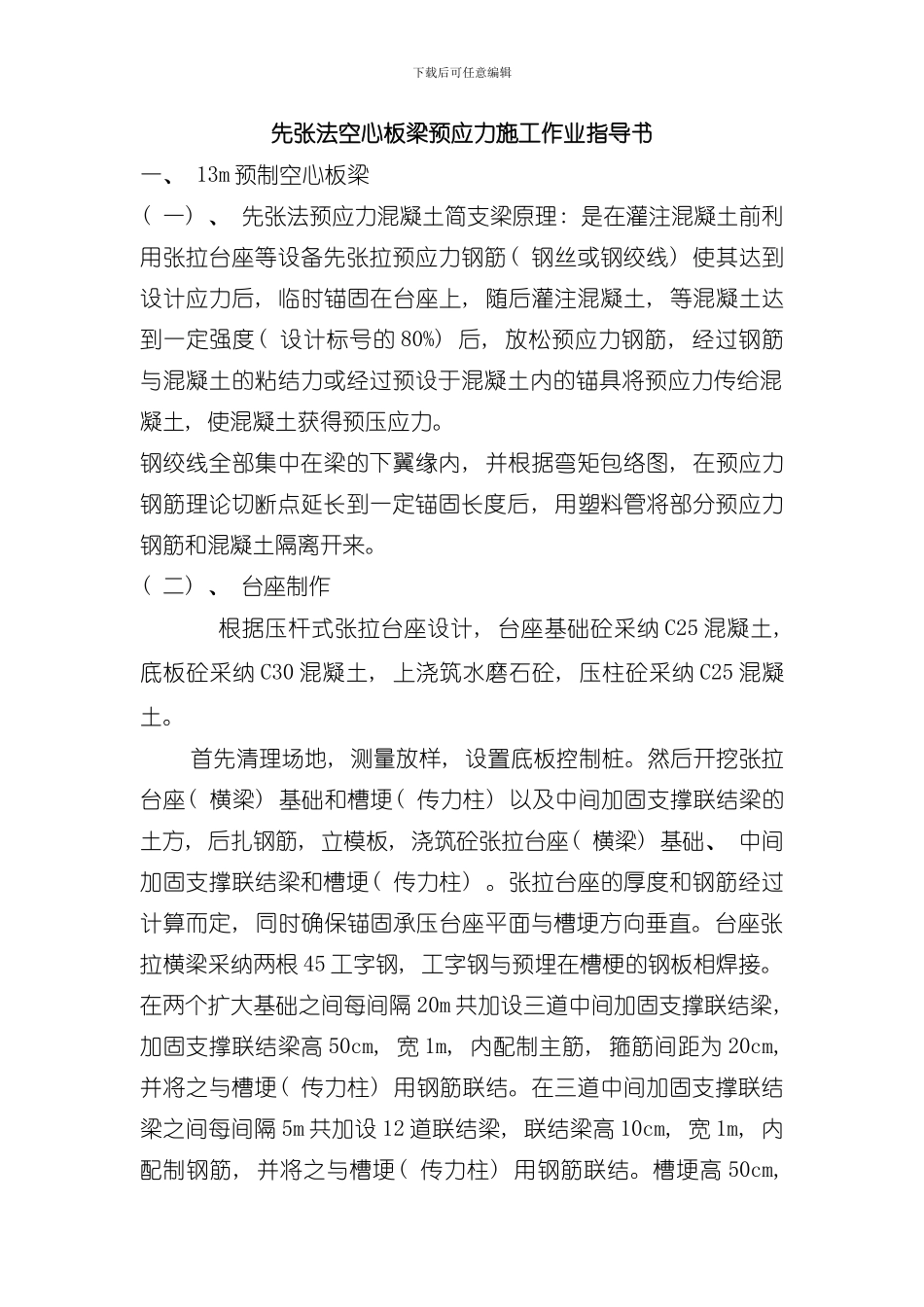

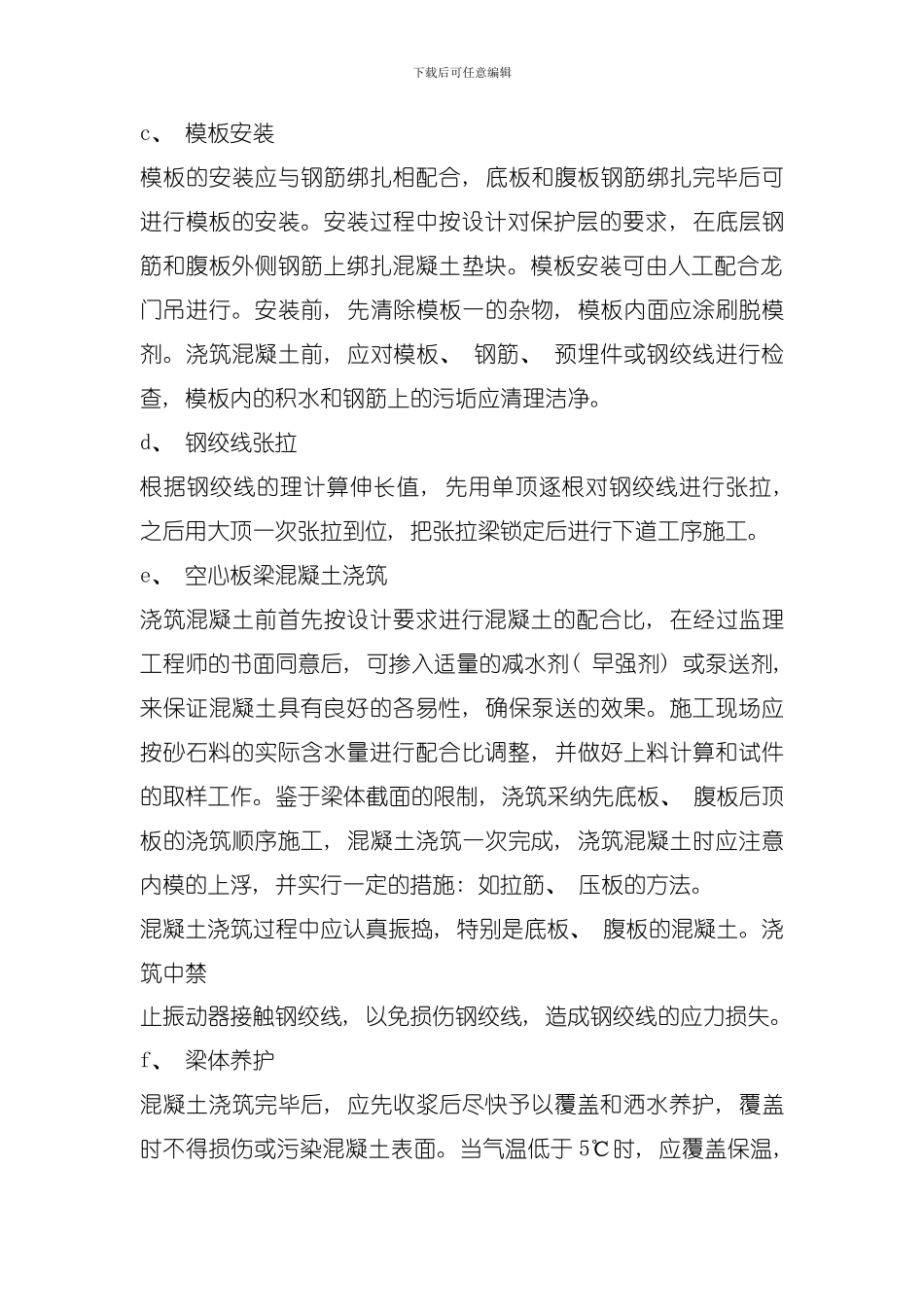

下载后可任意编辑先张法空心板梁预应力施工作业指导书一、 13m 预制空心板梁( 一) 、 先张法预应力混凝土简支梁原理: 是在灌注混凝土前利用张拉台座等设备先张拉预应力钢筋( 钢丝或钢绞线) 使其达到设计应力后, 临时锚固在台座上, 随后灌注混凝土, 等混凝土达到一定强度( 设计标号的 80%) 后, 放松预应力钢筋, 经过钢筋与混凝土的粘结力或经过预设于混凝土内的锚具将预应力传给混凝土, 使混凝土获得预压应力。钢绞线全部集中在梁的下翼缘内, 并根据弯矩包络图, 在预应力钢筋理论切断点延长到一定锚固长度后, 用塑料管将部分预应力钢筋和混凝土隔离开来。( 二) 、 台座制作根据压杆式张拉台座设计, 台座基础砼采纳 C25 混凝土, 底板砼采纳 C30 混凝土, 上浇筑水磨石砼, 压柱砼采纳 C25 混凝土。首先清理场地, 测量放样, 设置底板控制桩。然后开挖张拉台座( 横梁) 基础和槽埂( 传力柱) 以及中间加固支撑联结梁的土方, 后扎钢筋, 立模板, 浇筑砼张拉台座( 横梁) 基础、 中间加固支撑联结梁和槽埂( 传力柱) 。张拉台座的厚度和钢筋经过计算而定, 同时确保锚固承压台座平面与槽埂方向垂直。台座张拉横梁采纳两根 45 工字钢, 工字钢与预埋在槽梗的钢板相焊接。在两个扩大基础之间每间隔 20m 共加设三道中间加固支撑联结梁, 加固支撑联结梁高 50cm, 宽 1m, 内配制主筋, 箍筋间距为 20cm, 并将之与槽埂( 传力柱) 用钢筋联结。在三道中间加固支撑联结梁之间每间隔 5m 共加设 12 道联结梁, 联结梁高 10cm, 宽 1m, 内配制钢筋, 并将之与槽埂( 传力柱) 用钢筋联结。槽埂高 50cm, 下载后可任意编辑宽 50cm, 埂端 10m 范围内配制钢筋骨架, 槽埂内配制主筋, 箍筋间距为 20cm, 每隔 5m 预埋锚环, 埂端面设置应力扩散钢板( 厚2.5cm) 防止端部因张拉应力集中而出现埂端爆裂造成事故。每槽净宽 1.4m, 利用硬化处理好的场地地坪, 立模浇筑底板砼, 然后在底板上铺上 3mm 厚的水磨石地坪, 确保预制梁底面光洁。侧模根据梁体尺寸, 由工厂加工定型钢模, 芯模采纳充气胶囊。( 三) 、 工程数量本标段上部结构为先张法板梁 1 座中桥, 共 78 片板梁, 为 13m 板梁; 根据本工程的工程特点及场地特点, 先张法预制场拟布置在大沙河箱梁预制厂, 共设置 3 槽底板, 台座长 15 米。设跨径 30m一副, 负责板梁的出坑及运输装车、 板梁模板的吊装及砼的浇筑等...
