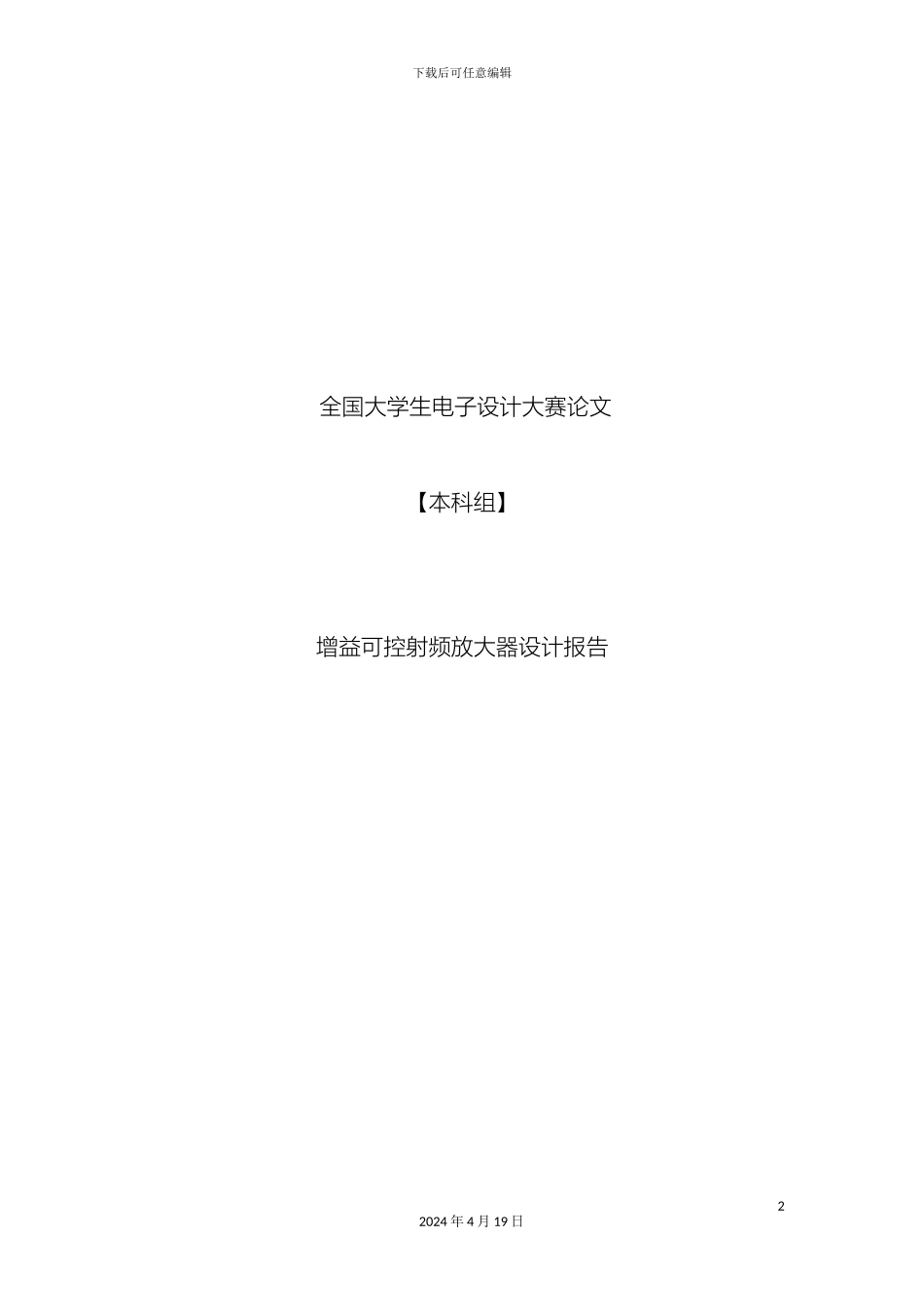

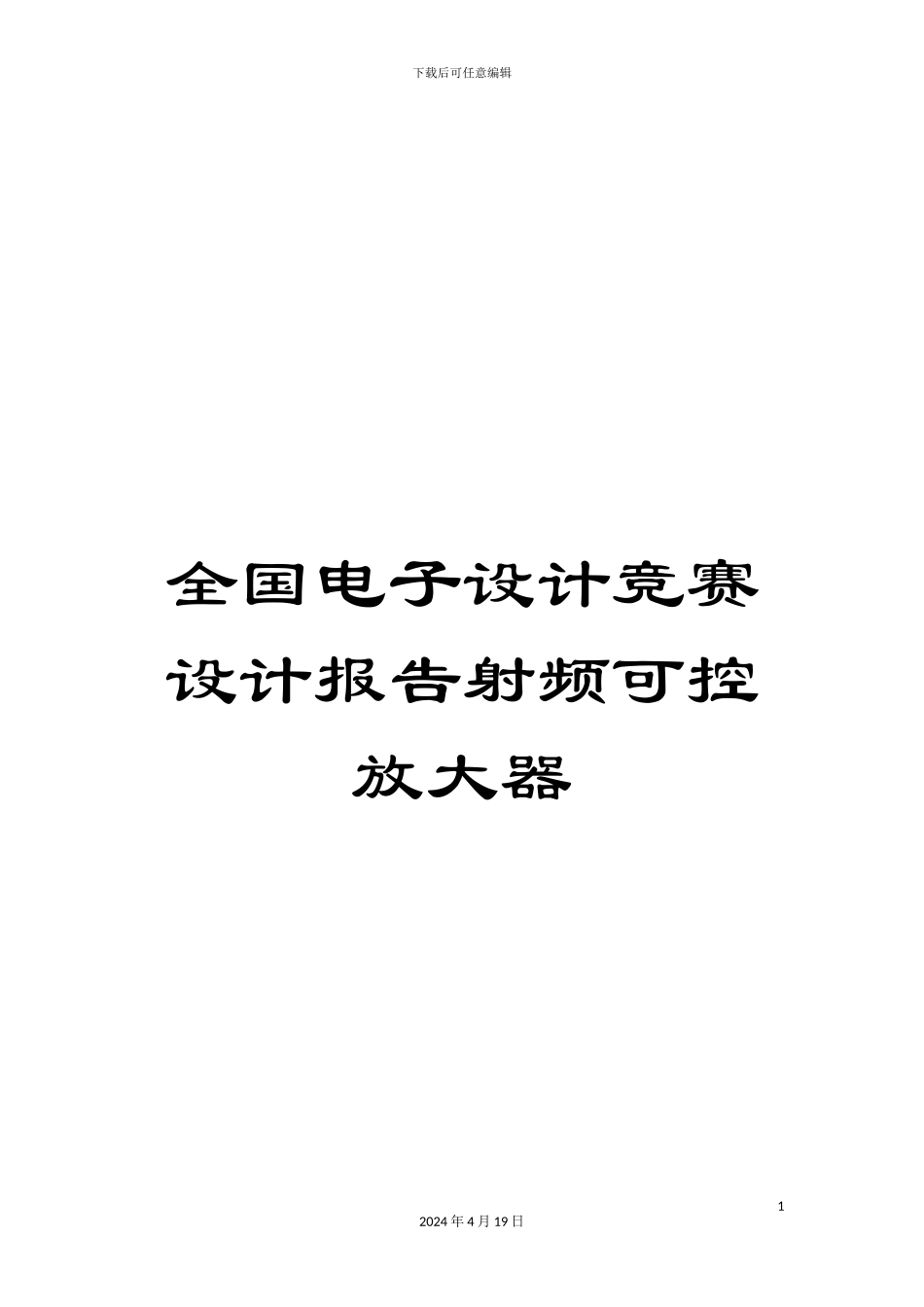

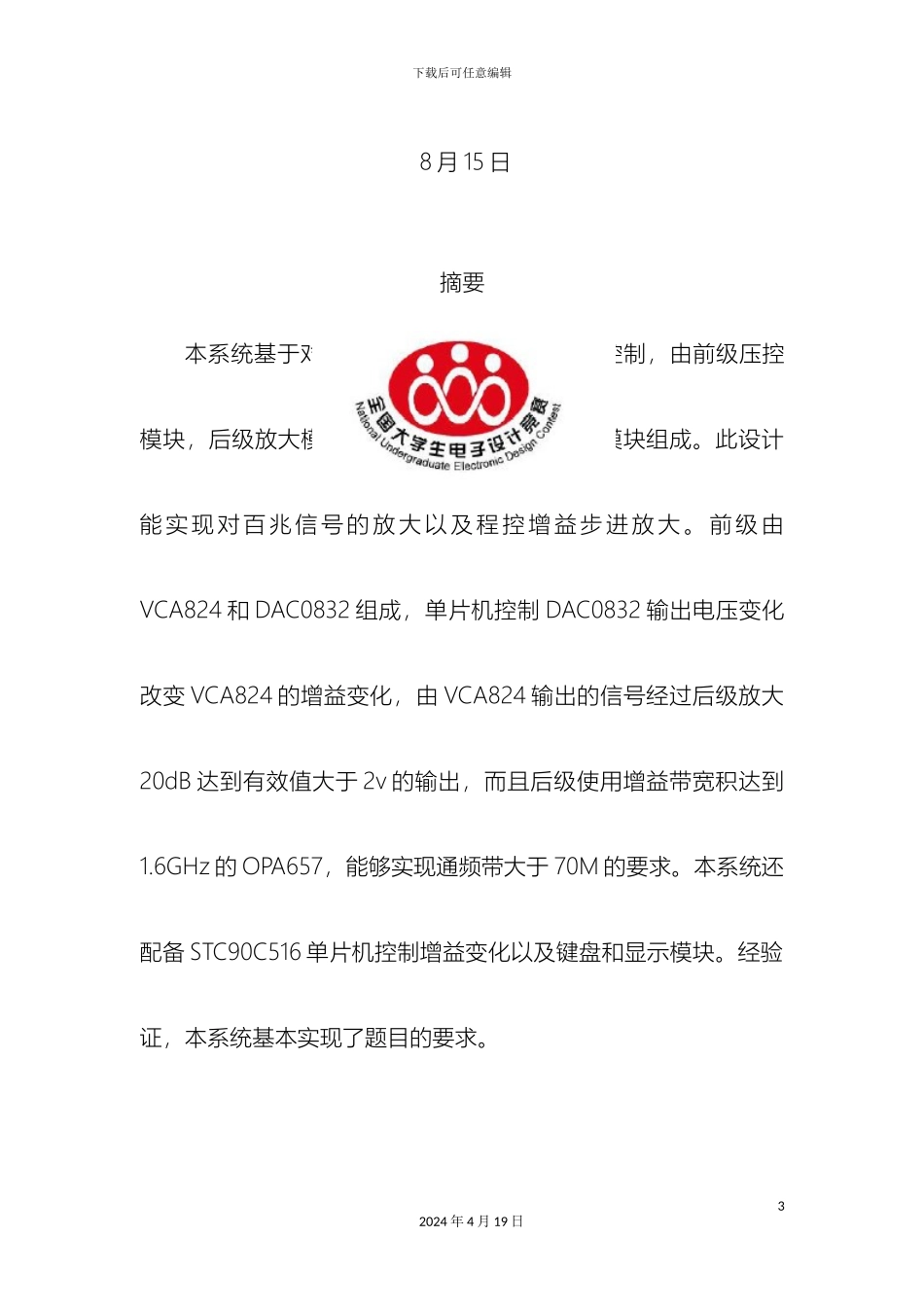

下载后可任意编辑全国电子设计竞赛设计报告射频可控放大器12024 年 4 月 19 日下载后可任意编辑 全国大学生电子设计大赛论文【本科组】增益可控射频放大器设计报告22024 年 4 月 19 日下载后可任意编辑 8 月 15 日摘要本系统基于对压控增益放大器 VCA824 的控制，由前级压控模块，后级放大模块，键盘模块以及屏幕显示模块组成。此设计能 实 现 对 百 兆 信 号 的 放 大 以 及 程 控 增 益 步 进 放 大 。 前 级 由VCA824 和 DAC0832 组成，单片机控制 DAC0832 输出电压变化改变 VCA824 的增益变化，由 VCA824 输出的信号经过后级放大20dB 达到有效值大于 2v 的输出，而且后级使用增益带宽积达到1.6GHz 的 OPA657，能够实现通频带大于 70M 的要求。本系统还配备 STC90C516 单片机控制增益变化以及键盘和显示模块。经验证，本系统基本实现了题目的要求。32024 年 4 月 19 日下载后可任意编辑关键字：VCA824 DAC0832 电压反馈放大器 射频宽带放大 增益步进一、系统方案论证42024 年 4 月 19 日下载后可任意编辑1.1 可控增益放大器的方案论证方案一：采纳多路开关选择器来选择所需放大倍数对应的运放的跨接电阻来实现增益控制。由于题目要求增益以 4dB 变化，需要十几个个电阻才能达到要求，而多路选择器使电路复杂，影响高频的频率特性，容易引起放大器的自激。方案二：采纳场效应管或三极管控制增益。主要利用场效应管可变电阻区（或三极管等效为压控电阻）实现增益控制，但由于题目要求的频带较高较难实现，该方案又需要采纳大量分立元件，电路复杂，稳定性差。方案三：采纳 VCA824 压控增益放大器，其特点是 dB 为单位变化，能够经过单片机控制 DAC0832，进而控制 VCA824 的增益变化。该方案连线简单，而且直观，智能并高效。综上比较，为使电路直观，清楚，稳定，减少自激发生的可52024 年 4 月 19 日下载后可任意编辑能性，采纳数字化控制的 VCA824.1.2 射频放大器选择的方案论证方案一：采纳电压反馈放大器 OPA698。由于该放大器的增益带宽积为 450MHz，基本能满足要求，成本低。但由于本系统设计仅两级，固定放大器放大 20dB，因此不能满足通频带要求。方案二：采纳电流反馈放大器 OPA691，OPA2694，特别是OPA2694 的电压压摆率高达 4300V/us，在增益和大信号的调理中表现更好的带宽和失真度，可是输入失调电流比较高，题目要求的 2dB 增...
