全自动捆钞机的机械原理方案设计样本

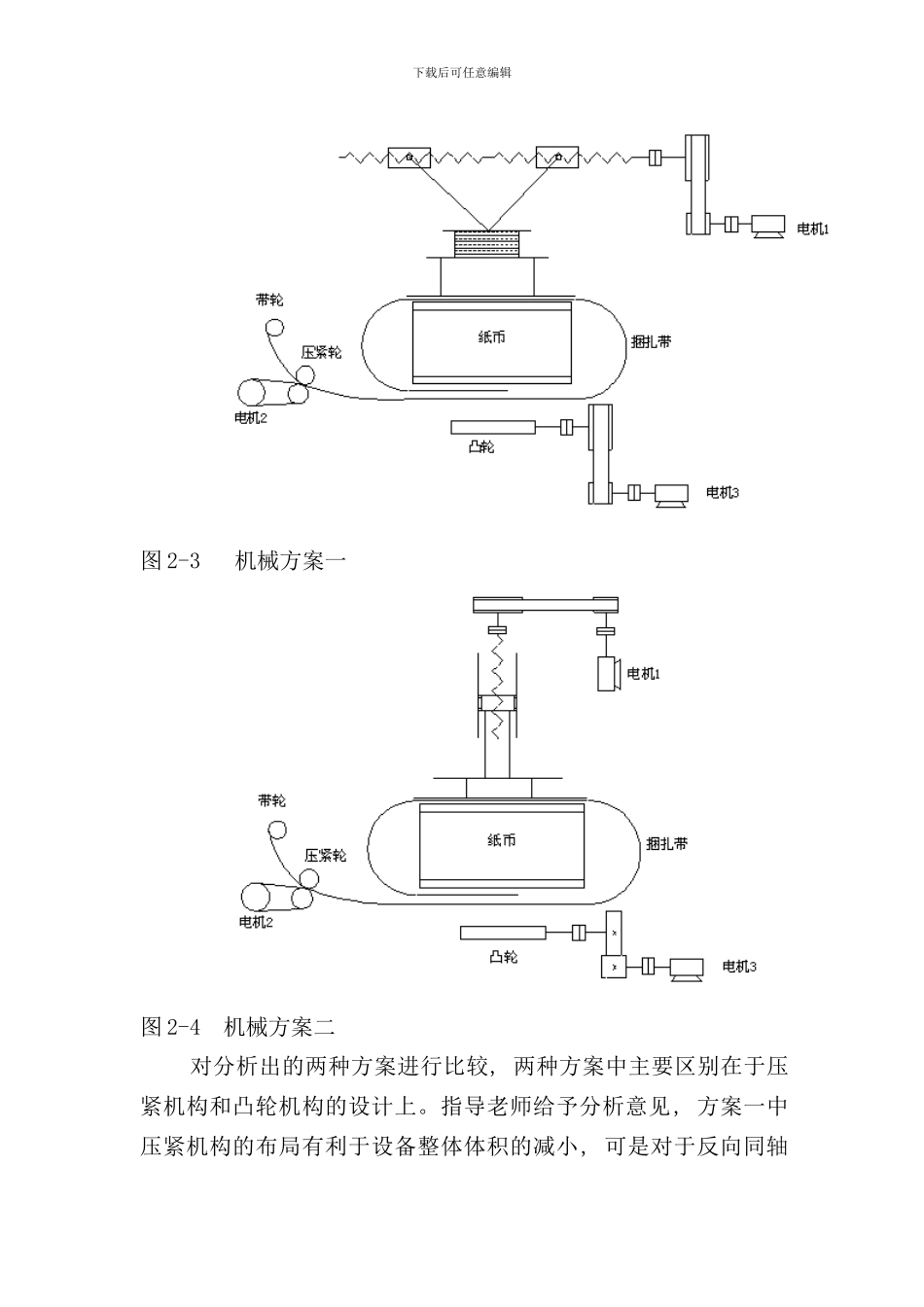

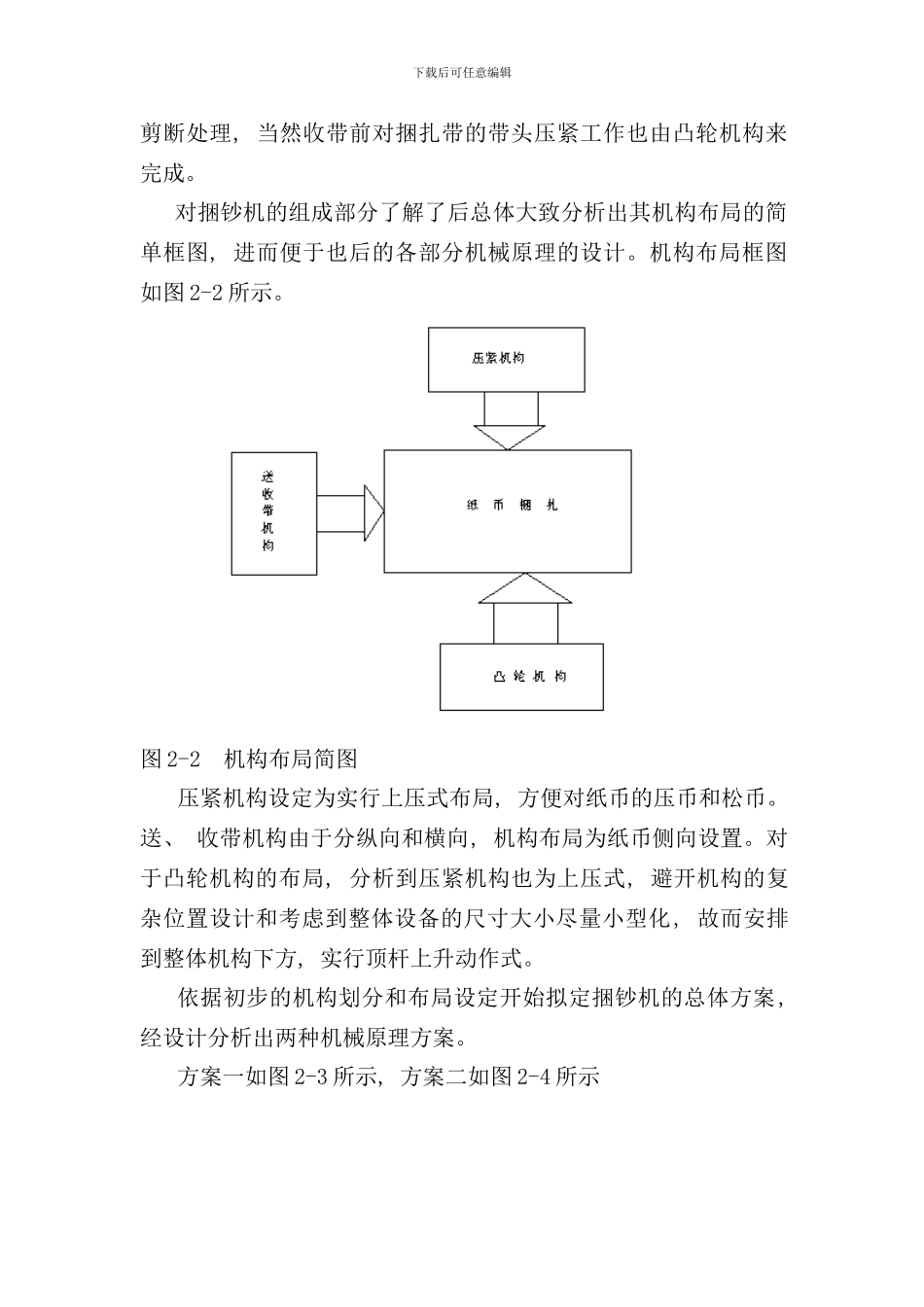

下载后可任意编辑捆钞机的机械原理方案设计 机械总体方案设计首先捆钞机的工作为对各类版本及面额的纸币进行捆扎, 也达到便于储存、 运输和管理的设备。捆钞机主要包括部分如 2-1 图所示。 图 2-1 捆钞机主要组成部分1.捆钞机压紧机构: 捆钞机的压紧机构是捆钞机机械设备中比较重要的一个机构, 该机构主要完成对送入的大捆纸币进行压币以方便后续的捆扎工作。2.捆钞机工作区: 该部分为捆钞机工作时的纸币存放地, 纸币放在密闭的设备中 被设备进行压紧, 送带收带捆扎等一系列工作。3.捆钞机送收带、 凸轮机构: 这两个机构是该设备最主要的机构, 捆钞机的主要动作都要靠这两个机构来实现。送、 收带机构为一个机构完成, 分纵向和横向送收带机构: 凸轮机构主要完成捆扎带收紧后对捆扎带的热合下载后可任意编辑剪断处理, 当然收带前对捆扎带的带头压紧工作也由凸轮机构来完成。 对捆钞机的组成部分了解了后总体大致分析出其机构布局的简单框图, 进而便于也后的各部分机械原理的设计。机构布局框图如图 2-2 所示。 图 2-2 机构布局简图压紧机构设定为实行上压式布局, 方便对纸币的压币和松币。送、 收带机构由于分纵向和横向, 机构布局为纸币侧向设置。对于凸轮机构的布局, 分析到压紧机构也为上压式, 避开机构的复杂位置设计和考虑到整体设备的尺寸大小尽量小型化, 故而安排到整体机构下方, 实行顶杆上升动作式。依据初步的机构划分和布局设定开始拟定捆钞机的总体方案, 经设计分析出两种机械原理方案。方案一如图 2-3 所示, 方案二如图 2-4 所示下载后可任意编辑 图 2-3 机械方案一 图 2-4 机械方案二 对分析出的两种方案进行比较, 两种方案中主要区别在于压紧机构和凸轮机构的设计上。指导老师给予分析意见, 方案一中压紧机构的布局有利于设备整体体积的减小, 可是对于反向同轴下载后可任意编辑丝杆转动时可能发生使两移动快的水平移动不一致, 从而导致连杆的上升不一致, 致使压板不能良好的压币, 而且在检测压币压紧采纳特别材料的压缩经过限位信号来检测, 此方案中材料不易选取而且材料受温度影响后压缩量会变化而影响压紧, 致使纸币的捆扎效果变差或失败。检测凸轮机构方案一中采纳带轮作为一级传动, 在凸轮动作中假如出现打滑现象会造成纸币捆扎时出现一些故障, 导致捆币失败。在方案二中由于其压紧传动机构的设计增加了整体结构的体积, 在压紧检测时可能经过限位开关, 延时压紧、...
