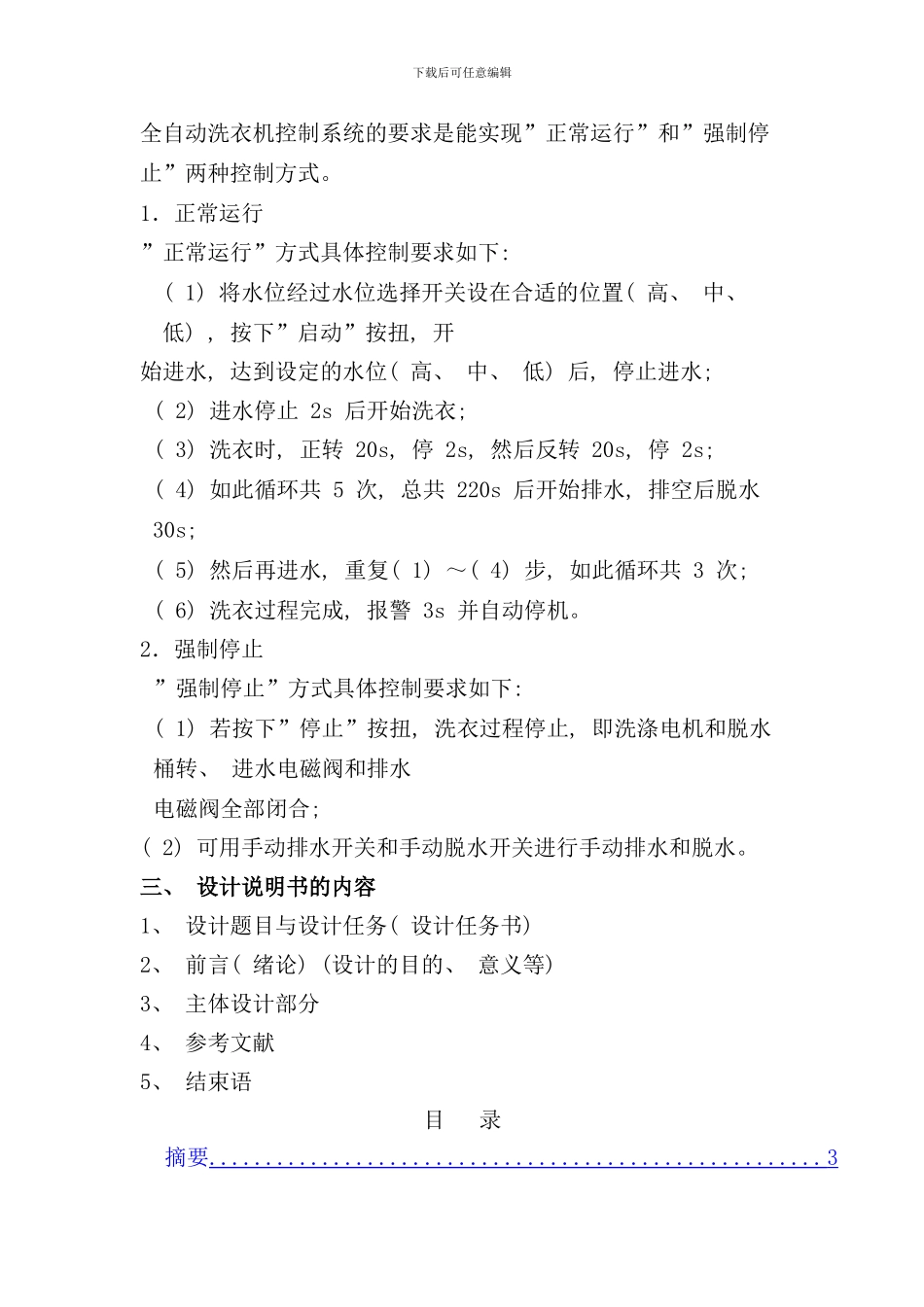

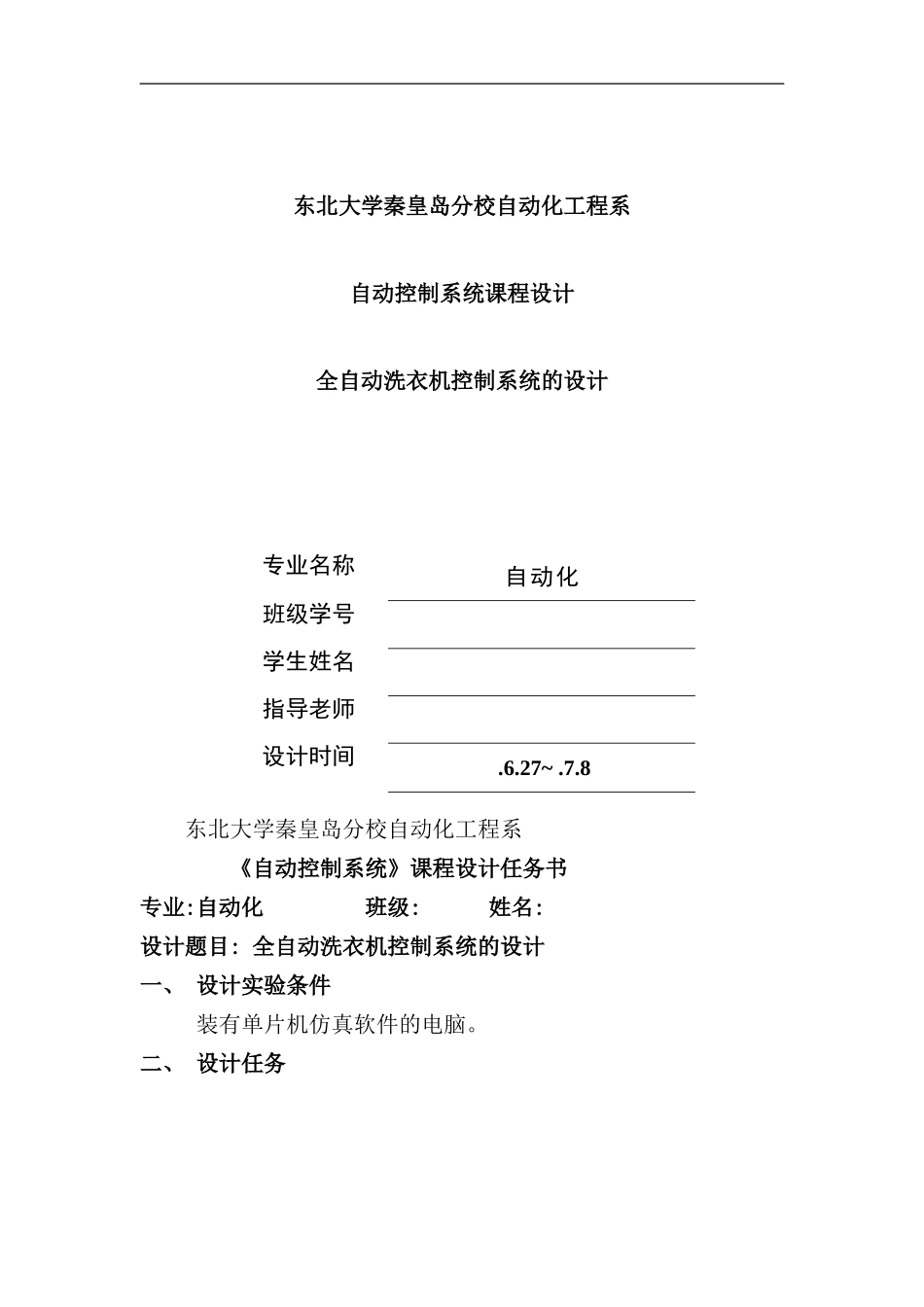

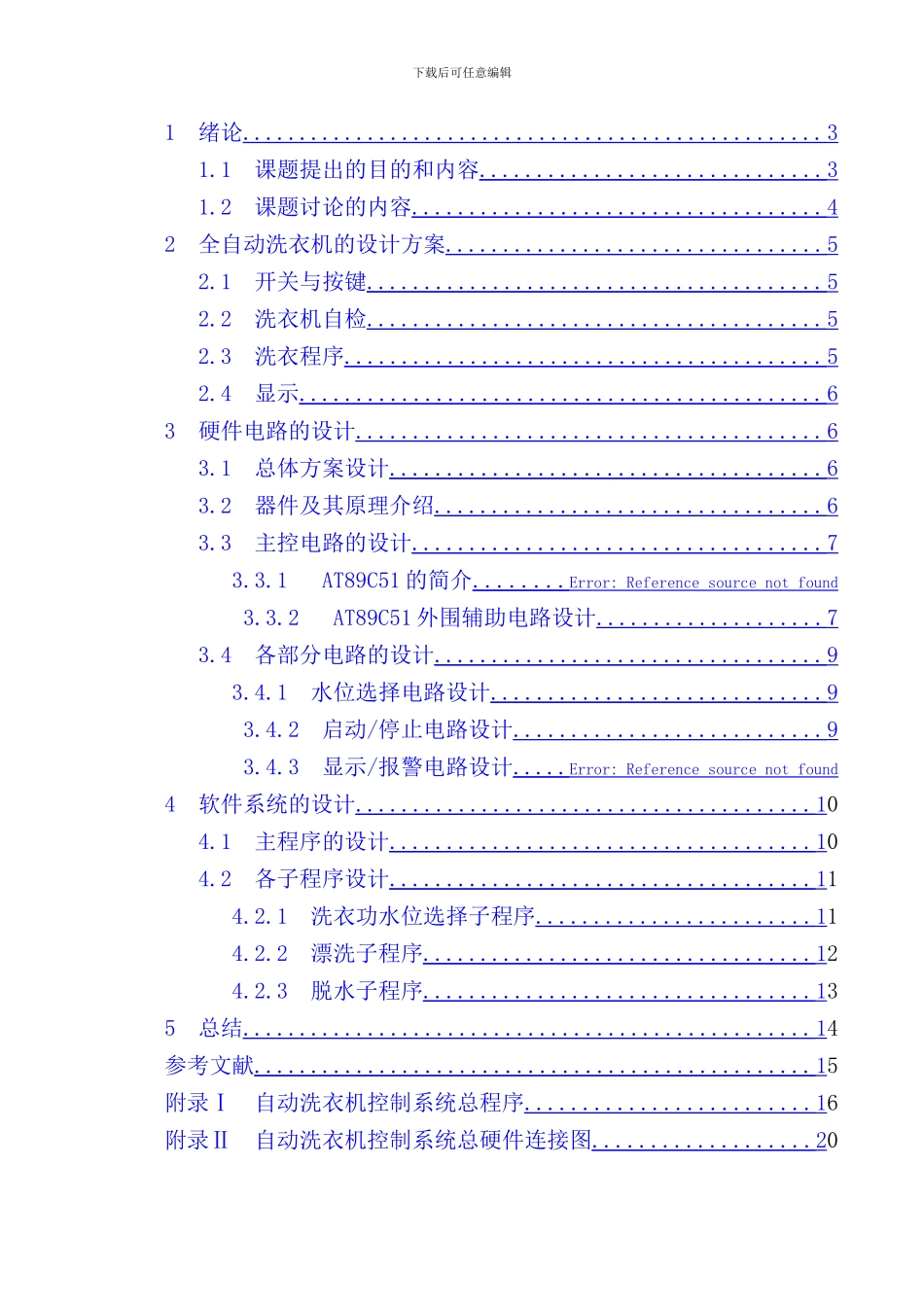

东北大学秦皇岛分校自动化工程系自动控制系统课程设计全自动洗衣机控制系统的设计专业名称自动化班级学号学生姓名指导老师设计时间 .6.27~ .7.8东北大学秦皇岛分校自动化工程系《自动控制系统》课程设计任务书专业:自动化 班级: 姓名: 设计题目: 全自动洗衣机控制系统的设计 一、 设计实验条件 装有单片机仿真软件的电脑。二、 设计任务下载后可任意编辑全自动洗衣机控制系统的要求是能实现”正常运行”和”强制停止”两种控制方式。 1．正常运行 ”正常运行”方式具体控制要求如下: ( 1) 将水位经过水位选择开关设在合适的位置( 高、 中、 低) , 按下”启动”按扭, 开始进水, 达到设定的水位( 高、 中、 低) 后, 停止进水; ( 2) 进水停止 2s 后开始洗衣; ( 3) 洗衣时, 正转 20s, 停 2s, 然后反转 20s, 停 2s; ( 4) 如此循环共 5 次, 总共 220s 后开始排水, 排空后脱水 30s; ( 5) 然后再进水, 重复( 1) ～( 4) 步, 如此循环共 3 次; ( 6) 洗衣过程完成, 报警 3s 并自动停机。 2．强制停止 ”强制停止”方式具体控制要求如下: ( 1) 若按下”停止”按扭, 洗衣过程停止, 即洗涤电机和脱水桶转、 进水电磁阀和排水电磁阀全部闭合; ( 2) 可用手动排水开关和手动脱水开关进行手动排水和脱水。三、 设计说明书的内容1、 设计题目与设计任务( 设计任务书) 2、 前言( 绪论) (设计的目的、 意义等)3、 主体设计部分4、 参考文献 5、 结束语目 录摘要 ...................................................... 3 下载后可任意编辑1 绪论 ................................................... 3 1.1 课题提出的目的和内容 .............................. 3 1.2 课题讨论的内容 .................................... 4 2 全自动洗衣机的设计方案 ................................. 5 2.1 开关与按键 ........................................ 5 2.2 洗衣机自检 ........................................ 5 2.3 洗衣程序 .......................................... 5 2.4 显示 .............................................. 6 3 硬件电路的设计 ......................................... 6 3.1 总体方案设计 ...................................... 6 3.2 器件及其原理介绍 ..........................
