功率分析仪基础电压与电流测量

功率分析仪基础电压与电流测量_第1页
1/8
功率分析仪基础电压与电流测量_第2页
2/8
功率分析仪基础电压与电流测量_第3页
3/8

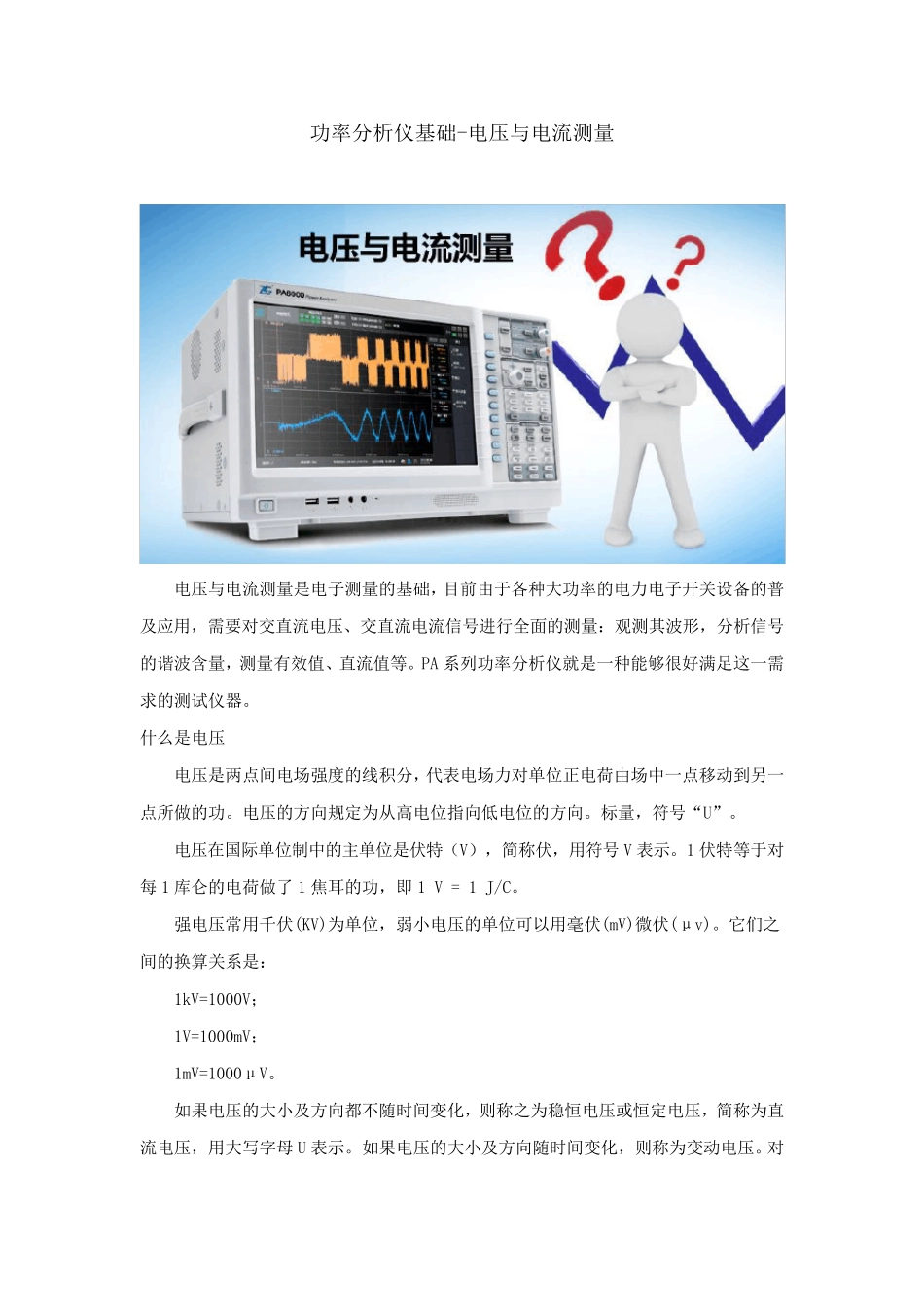

功 率 分 析 仪 基 础 -电 压 与 电 流 测 量电 压 与 电 流 测 量 是 电 子 测 量 的 基 础 , 目 前 由 于 各 种 大 功 率 的 电 力 电 子 开 关 设 备 的 普及 应 用 , 需 要 对 交 直 流 电 压 、 交 直 流 电 流 信 号 进 行 全 面 的 测 量 : 观 测 其 波 形 , 分 析 信 号的 谐 波 含 量 , 测 量 有 效 值 、 直 流 值 等 。 PA 系 列 功 率 分 析 仪 就 是 一 种 能 够 很 好 满 足 这 一 需求 的 测 试 仪 器 。什 么 是 电 压电 压 是 两 点 间 电 场 强 度 的 线 积 分 , 代 表 电 场 力 对 单 位 正 电 荷 由 场 中 一 点 移 动 到 另 一点 所 做 的 功 。 电 压 的 方 向 规 定 为 从 高 电 位 指 向 低 电 位 的 方 向 。 标 量 , 符 号 “ U” 。电 压 在 国 际 单 位 制 中 的 主 单 位 是 伏 特 ( V) , 简 称 伏 , 用 符 号 V 表 示 。 1 伏 特 等 于 对每 1 库 仑 的 电 荷 做 了 1 焦 耳 的 功 , 即 1 V = 1 J/C。强 电 压 常 用 千 伏 (KV)为 单 位 , 弱小电 压 的 单 位 可以用 毫伏 (mV)微伏 (μv)。 它们之间 的 换算关 系 是 :1kV=1000V;1V=1000mV;1mV=1000μV。如果电 压 的 大 小及 方 向 都不随时间 变化, 则称 之为 稳恒电 压 或恒定 电 压 , 简 称 为 直流 电 压 , 用 大 写字母 U 表 示 。 如果电 压 的 大 小及 方 向 随时间 变化, 则称 为 变动 电 压 。 对电 路 分 析 来 说 , 一 种 最 为 重 要 的 变 动 电 压 是 正 弦 交 流 电 压 (简 称 交 流 电 压 ), 其 大 小 及 方向 均 随 时 间 按 正 弦 规 律 作 周 期 性 变 化 。 交 流 电 压 的 瞬 时 值 要 用 小 写 字 母 u 或 u(t)表 示 。电 压 可 分 为 高 电 压 , 低 电 压 和 安 全 电 压 。 高 低 压 的 区 别 是 : 以 电 气 设 备 的 对 地 的 电压 值 为 依 据 的 。对 地 电 压 高 于 或 等 于 1000 伏 的 为 高 压 。对 地 电 压 小...
