功率放大电路的分类及特点分析

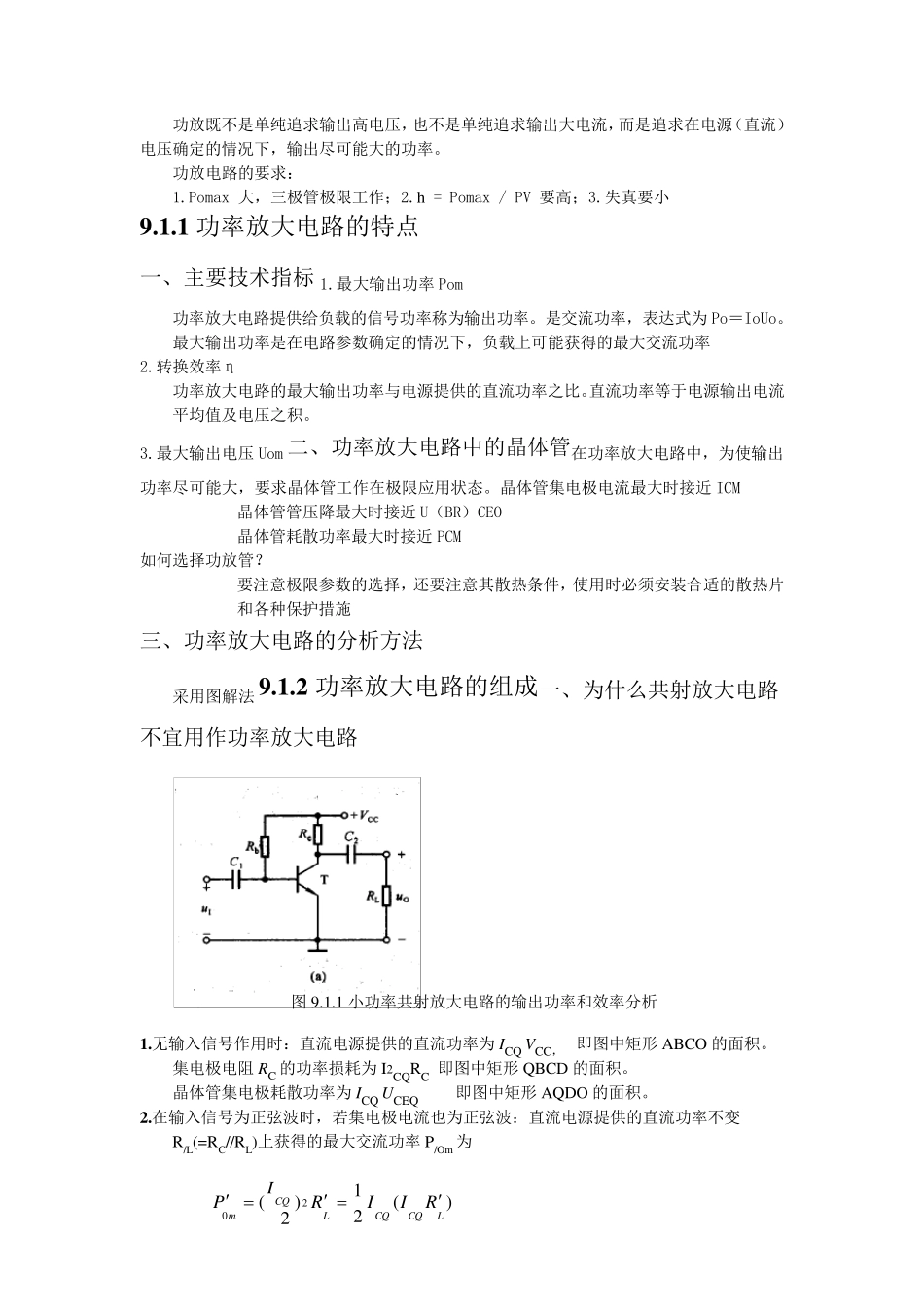

［教学目的］ 1、掌握互补功率放大电路的工作原理，熟悉实际功放 OCL 电路 2、掌握 LM386 集成功放的工作原理、引脚图及其使用 ［教学重点和难点］ 1、互补功率放大电路的最大输出功率、转换效率和最大输出电压的计算 2、LM386 集成功放的应用 ［教学时数］ 4 学时 ［教学内容］ 第一节 功率放大电路概述 一、功率放大电路的特点 二、放大电路的组成 第二节 互补功率放大电路 一、OCL 电路的组成及工作原理 二、OCL 电路的输出功率及效率 第三节 集成功率放大电路 一、集成功率放大电路的分析 二、集成功率放大电路的主要性能指标 三、集成功率放大电路的应用 ［电子教案］4 学时 本章讨论的问题： 功率放大是放大功率吗？电压放大电路和功率放大电路有什么区别？2 .什么是晶体管的甲类、乙类和甲乙类工作状态？3 .晶体管的最大耗散功率是否是电路的最大输出功率？晶体管的耗散功率最大时，电路的输出功率是最大吗？ 4 .互补式功放电路的输出功率是否为单管功放电路的二倍？5 .在已知电源电压相同且负载电阻也相同的情况下，如何估算出最大输出功率？6 .在已知电源电压相同且负载电阻也相同的情况下，对于不同电路形式的功放，最大输出功率都相同吗？它们与电路中晶体管的工作状态有关吗？7 .功放管和小功率放大电路中晶体管的选择有何不同？如何选择？ 9.1 功率放大电路概述（45 分钟） 功放既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源（直流）电压确定的情况下，输出尽可能大的功率。 功放电路的要求： 1.Pomax 大，三极管极限工作；2.h = Pomax / PV 要高；3.失真要小 9 .1 .1 功率放大电路的特点 一、主要技术指标1.最大输出功率Pom 功率放大电路提供给负载的信号功率称为输出功率。是交流功率，表达式为Po＝IoUo。 最大输出功率是在电路参数确定的情况下，负载上可能获得的最大交流功率 2.转换效率η 功率放大电路的最大输出功率与电源提供的直流功率之比。直流功率等于电源输出电流平均值及电压之积。 3.最大输出电压Uom 二、功率放大电路中的晶体管在功率放大电路中，为使输出功率尽可能大，要求晶体管工作在极限应用状态。晶体管集电极电流最大时接近 ICM 晶体管管压降最大时接近 U（BR）CEO 晶体管耗散功率最大时接近 PCM 如何选择功放管？ 要注意极限参数的选择，还要注意其散热条件，使用时必须安装合适的散热片和各种保护措施 三、...
