功能分析步骤 姓名：毛龙所 班级：机自114 学号：201110301429 一、功能分析定义 功能——指产品技术系统的用途或所具有的特定工作能力
功能分析法——探寻功能方案的主要方法
这种方法将复杂系统的总功能分化为简单的功能单元，再对每个功能无求解，然后进行组合，得到系统多种总方案，然后分析比较，最后得到最佳功能方案
功能分析过程是设计人员初步酝酿功能原理设计方案的过程
这个过程往往不是一次能够完成的，而是随着设计工作的深入而需要不断修改完善的
二、设计步骤和各阶段的应用方法 目的：确定技术系统的原理方案 步骤： 1
功能分析 2
总功能分解 3
功能单元求解 4

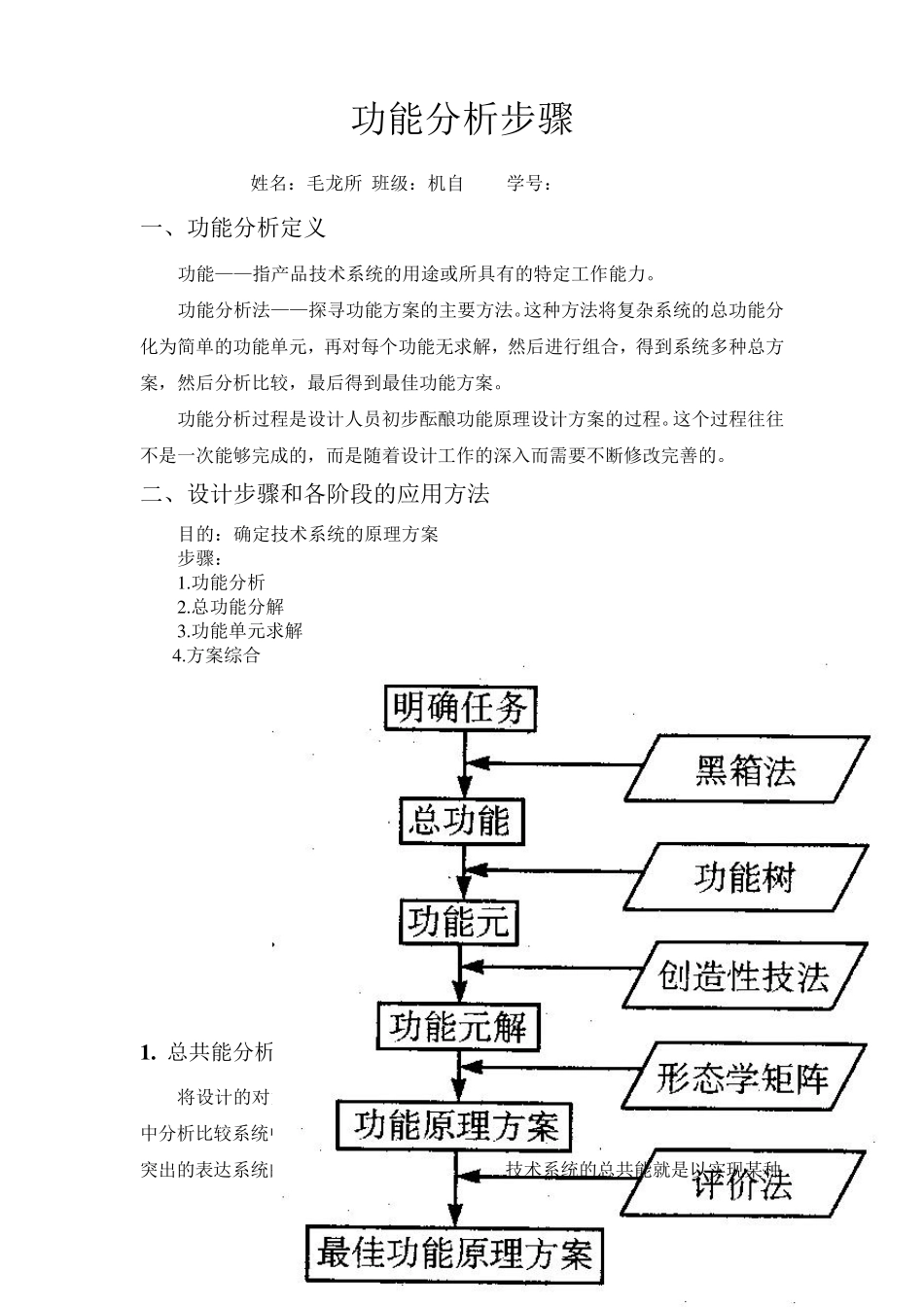

方案综合 图 1 功能分析步骤原理图 1
总共能分析—抽象构思，建立黑箱模型 将设计的对象系统看成是一个不透明的、不知其内部结构的“黑箱”，只集中分析比较系统中三个基本要素（能量、物料、和信息）的输入输出关系，就能突出的表达系统的核心问题—系统的总共能
技术系统的总共能就是以实现某种任务为目标的输入输出量之间的关系，实现了预定转换就体现了系统的总共能

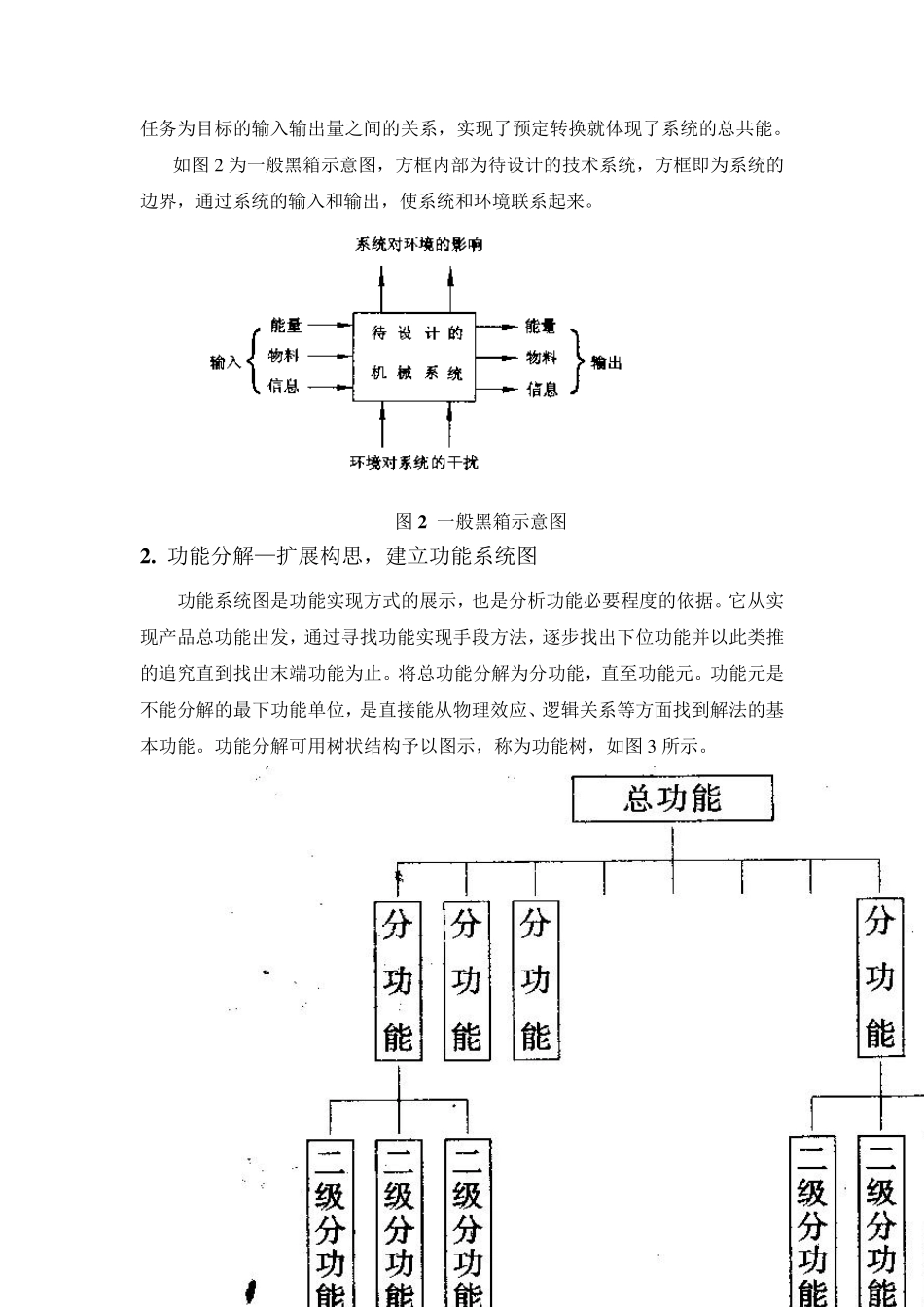

如图2 为一般黑箱示意图，方框内部为待设计的技术系统，方框即为系统的边界，通过系统的输入和输出，使系统和环境联系起来
图2 一般黑箱示意图 2
功能分解—扩展构思，建立功能系统图 功能系统图是功能实现方式的展示，也是分析功能必要程度的依据
它从实现产品总功能出发，通过寻找功能实现手段方法，逐步找出下位功能并以此类推的追究直到找出末端功能为止
将总功能分解为分功能，直至功能元
功能元是不能分解的最下功能单位，是直接能从物理效应、逻辑关系等方面找到解法的基本功能
功能分解可用树状结构予以图示，称为功能树，如图3 所示

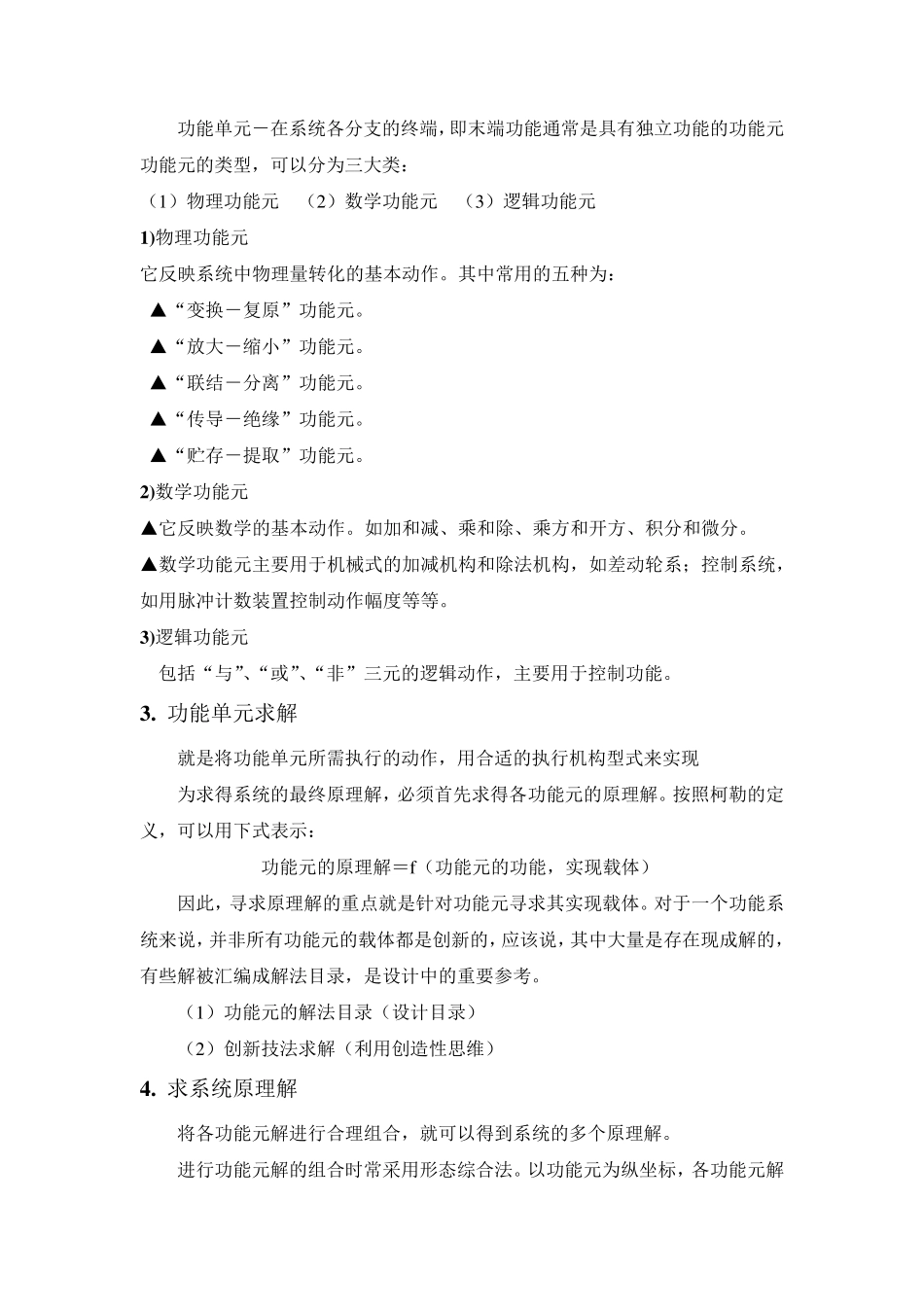

图3 功能树 功能单元－在系统各分支的终端，即末端功能通常是具有独立功能的功能元 功能元的类型，可以分为三大类： （1）物
