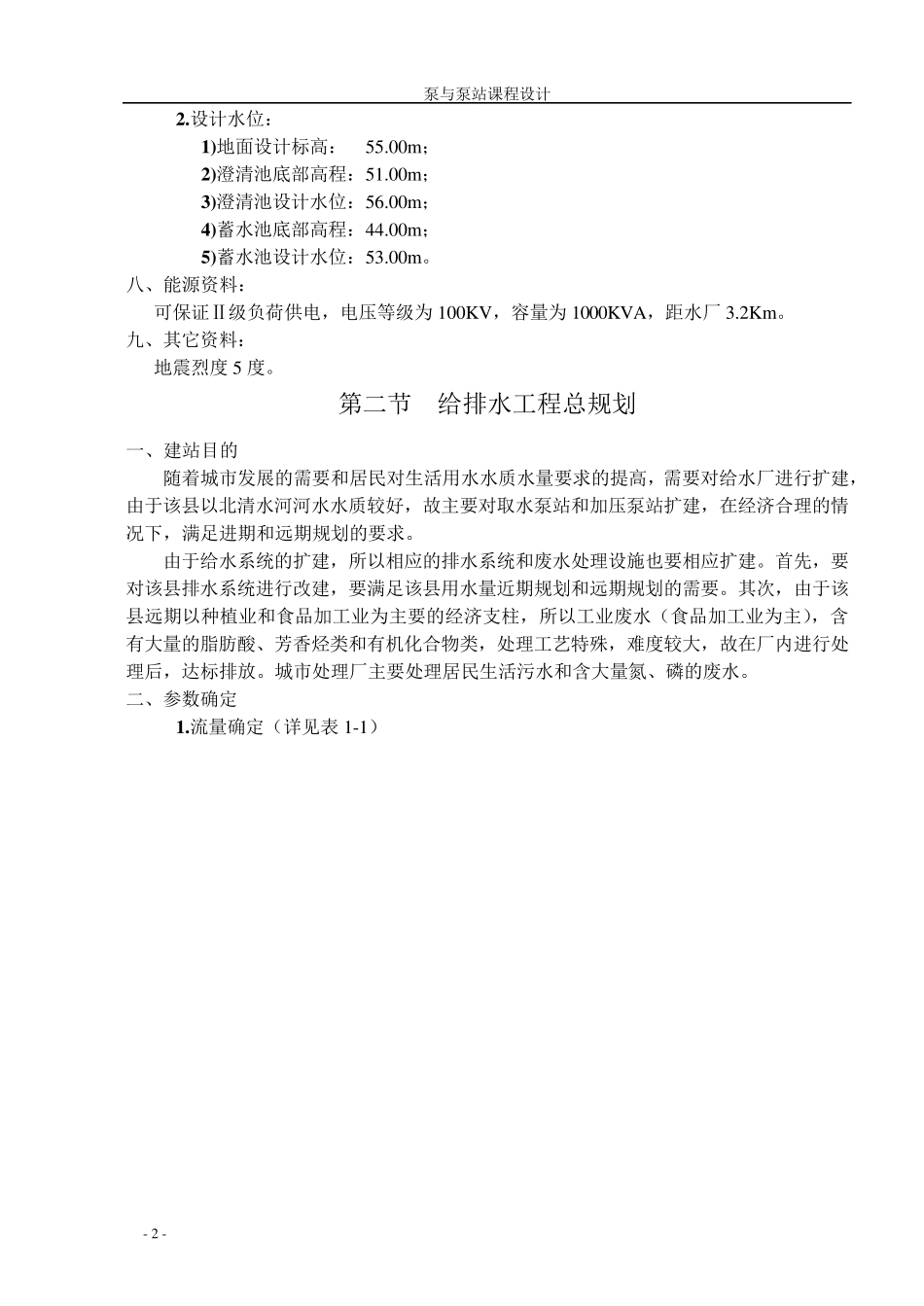

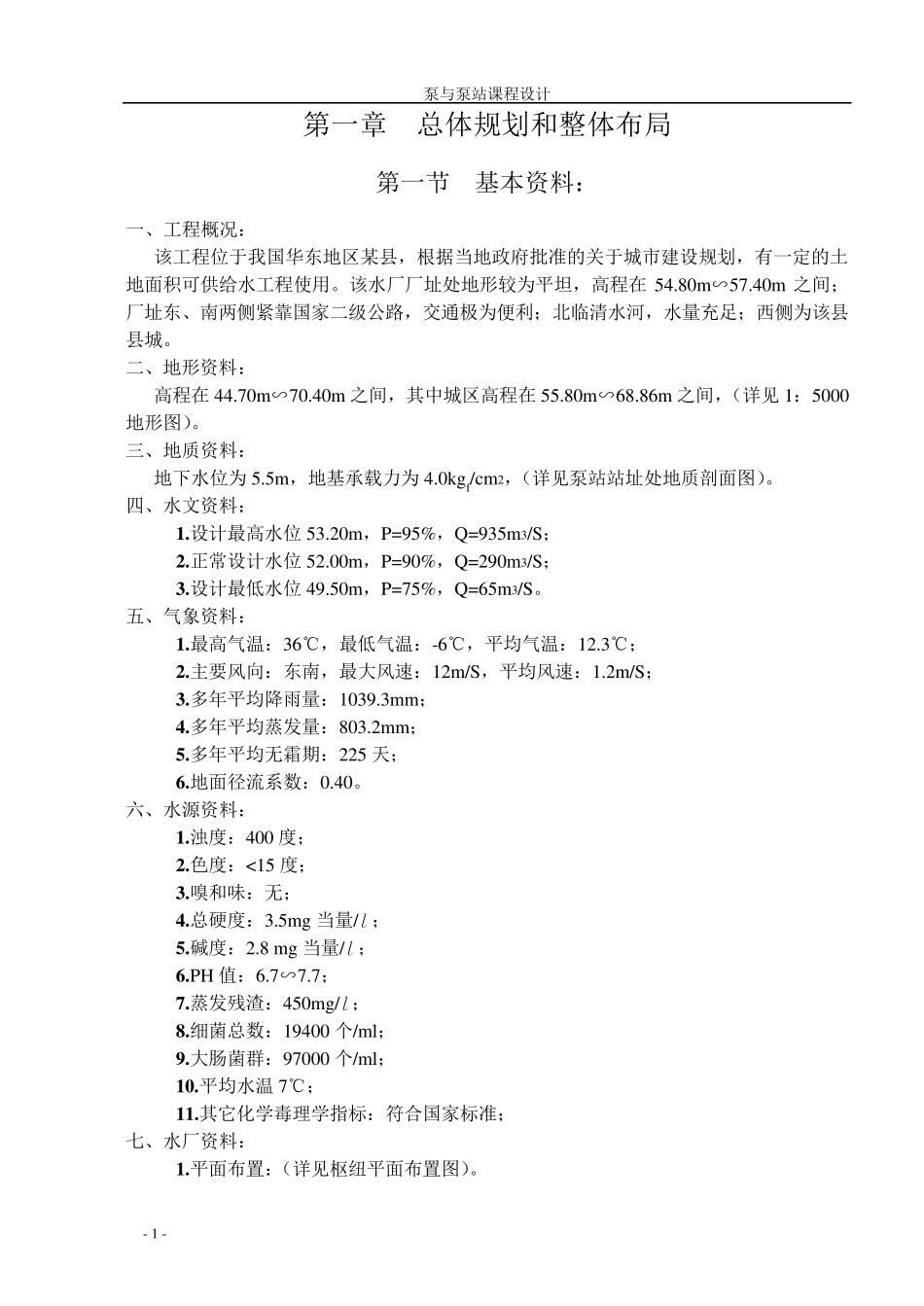

泵与泵站课程设计 - 1 - 第一章 总体规划和整体布局 第一节 基本资料： 一、工程概况： 该工程位于我国华东地区某县，根据当地政府批准的关于城市建设规划，有一定的土地面积可供给水工程使用。该水厂厂址处地形较为平坦，高程在54.80m ∽57.40m之间；厂址东、南两侧紧靠国家二级公路，交通极为便利；北临清水河，水量充足；西侧为该县县城。 二、地形资料： 高程在44.70m ∽70.40m 之间，其中城区高程在55.80m ∽68.86m 之间，（详见1：5000地形图）。 三、地质资料： 地下水位为5.5m ，地基承载力为4.0kgf/cm 2，（详见泵站站址处地质剖面图）。 四、水文资料： 1 .设计最高水位53.20m ，P=95%，Q=935m 3/S； 2 .正常设计水位52.00m ，P=90%，Q=290m 3/S； 3 .设计最低水位49.50m ，P=75%，Q=65m 3/S。 五、气象资料： 1 .最高气温：36℃，最低气温：-6℃，平均气温：12.3℃； 2 .主要风向：东南，最大风速：12m /S，平均风速：1.2m /S； 3 .多年平均降雨量：1039.3m m ； 4 .多年平均蒸发量：803.2m m ； 5 .多年平均无霜期：225 天； 6 .地面径流系数：0.40。 六、水源资料： 1 .浊度：400 度； 2 .色度：<15 度； 3 .嗅和味：无； 4 .总硬度：3.5m g 当量/ l； 5 .碱度：2.8 m g 当量/ l； 6 .PH 值：6.7∽7.7； 7 .蒸发残渣：450m g/l； 8 .细菌 总数：19400 个 /m l； 9 .大肠 菌 群 ：97000 个 /m l； 1 0 .平均水温7℃； 1 1 .其它 化 学 毒 理 学 指 标 ：符 合 国家标 准； 七 、水厂资料： 1 .平面布置 ：（详见枢 纽 平面布置 图）。 泵与泵站课程设计 - 2 - 2 .设计水位： 1 )地面设计标高： 55.00m； 2 )澄清池底部高程：51.00m； 3 )澄清池设计水位：56.00m； 4 )蓄水池底部高程：44.00m； 5 )蓄水池设计水位：53.00m。 八、能源资料： 可保证Ⅱ级负荷供电，电压等级为 100KV，容量为 1000KVA，距水厂 3.2Km。 九、其它资料： 地震烈度 5 度。 第二节 给排水工程总规划 一、建站目的 随着城市发展的需要和居民对生活用水水质水量要求的提高，需要对给水厂进行扩建，由于该县以北清水河河水水质较好，故主要对取水泵站和加压泵站扩建，在经济合理的情况下，满足进期和远期规划的要求。 由于给水系统的扩建，所以相应的排水系统和废水处理设施也要相应扩建。首先，要对该县...
