加工中心CNC850使用说明书

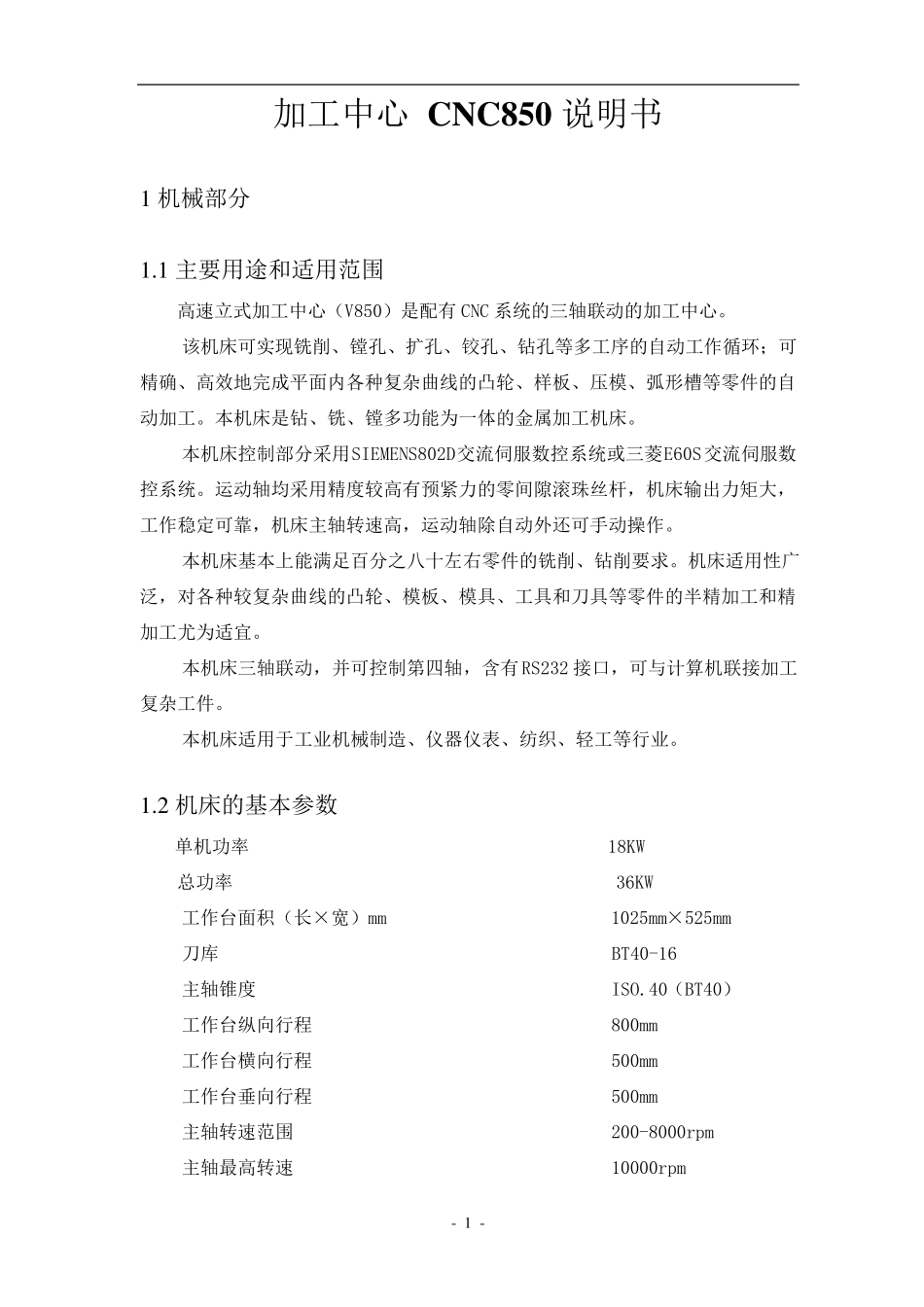

加工中心CNC850使用说明书_第1页
1/7

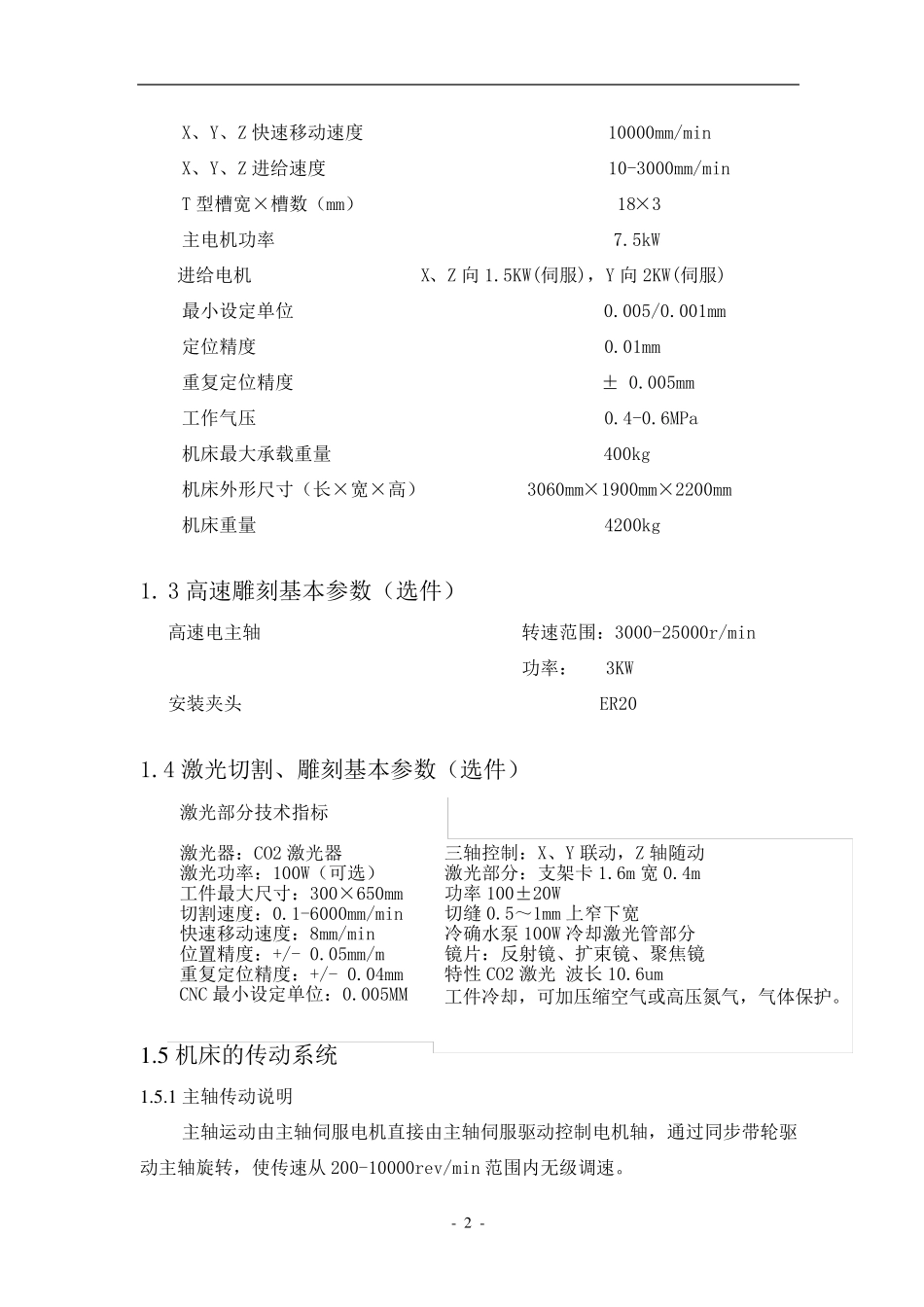

加工中心CNC850使用说明书_第2页
2/7

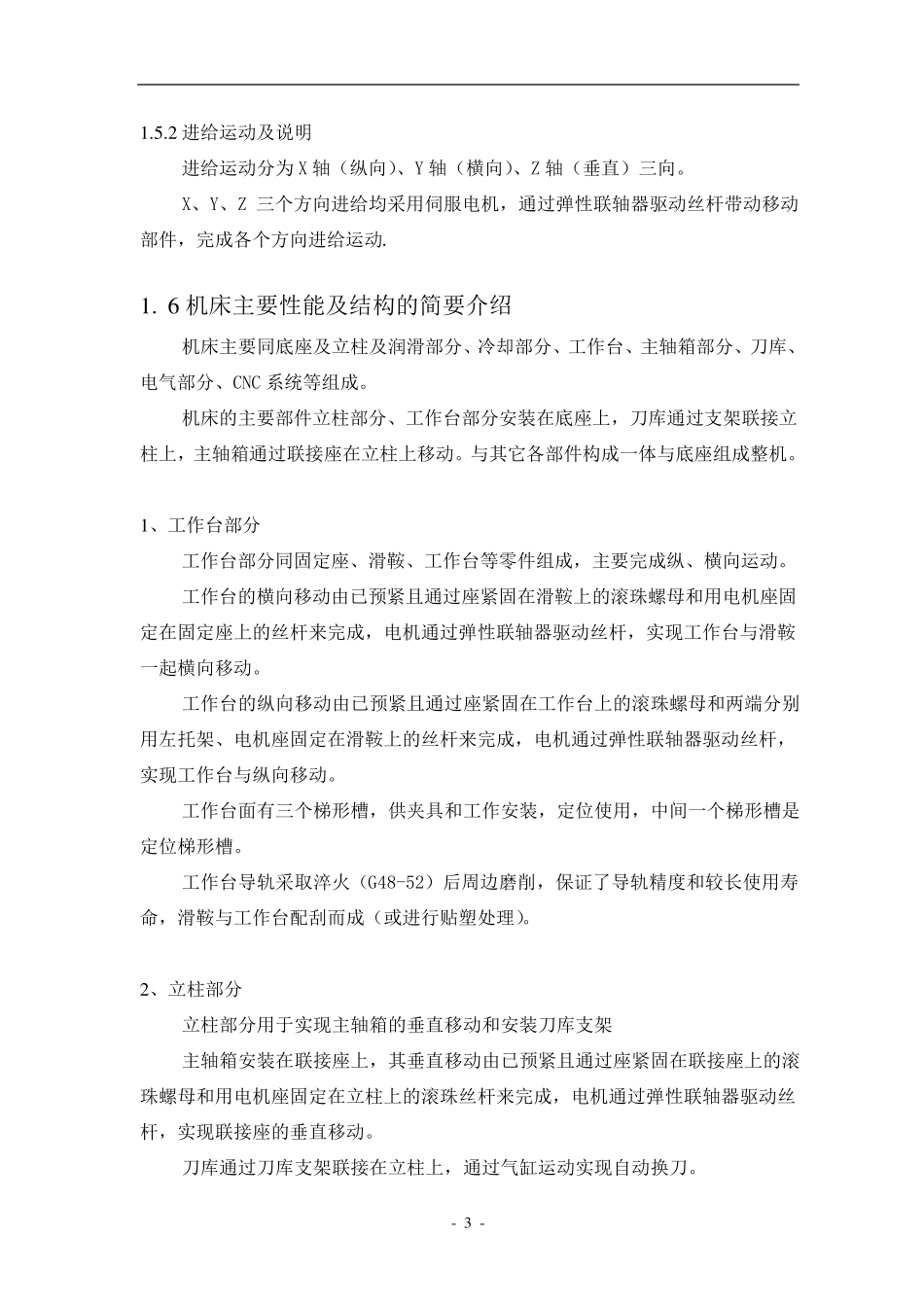

加工中心CNC850使用说明书_第3页
3/7
- 1 - 加 工 中 心 C N C 850 说 明 书 1 机 械 部 分 1 .1 主 要 用 途 和 适 用 范 围 高 速 立 式 加 工 中 心 ( V850) 是 配 有 CNC 系 统 的 三 轴 联 动 的 加 工 中 心 。 该 机 床 可 实 现 铣 削 、 镗 孔 、 扩 孔 、 铰 孔 、 钻 孔 等 多 工 序 的 自 动 工 作 循 环 ; 可精 确 、 高 效 地 完 成 平 面 内 各 种 复 杂 曲 线 的 凸 轮 、 样 板 、 压 模 、 弧 形 槽 等 零 件 的 自动 加 工 。 本 机 床 是 钻 、 铣 、 镗 多 功 能 为 一 体 的 金 属 加 工 机 床 。 本 机 床 控 制 部 分 采 用 SIEMENS802D交 流 伺 服 数 控 系 统 或 三 菱 E60S交 流 伺 服 数控 系 统 。 运 动 轴 均 采 用 精 度 较 高 有 预 紧 力 的 零 间 隙 滚 珠 丝 杆 , 机 床 输 出 力 矩 大 ,工 作 稳 定 可 靠 , 机 床 主 轴 转 速 高 , 运 动 轴 除 自 动 外 还 可 手 动 操 作 。 本 机 床 基本 上能 满足百分 之八十左右零 件 的 铣 削 、 钻 削 要 求。 机 床 适 用 性广泛, 对各 种 较 复 杂 曲 线 的 凸 轮 、 模 板 、 模 具、 工 具和 刀具等 零 件 的 半精 加 工 和 精加 工 尤为 适 宜。 本 机 床 三 轴 联 动 , 并可 控 制 第四轴 , 含有 RS232 接口, 可 与计算机 联 接加 工复 杂 工 件 。 本 机 床 适 用 于工 业机 械 制 造、 仪器仪表、 纺织、 轻工 等 行业。 1 .2 机 床 的 基本 参数 单机 功 率 18KW 总功 率 36KW 工 作 台面 积( 长×宽) mm 1025mm×525mm 刀库 BT40-16 主 轴 锥度 ISO.40( BT40) 工 作 台纵向行程 800mm 工 作 台横向行程 500mm 工 作 台垂向行程 500mm 主 轴 转 速 范 围 200-8000rpm 主 轴 最高 转 速 10000rpm - 2 - X、Y、Z 快速移动速度 10000mm/min X、Y、Z 进给速度 10-3000mm/min T 型槽宽×槽数(mm) 18×3 主电机功率 7.5kW 进给电机 X、Z 向1.5KW(伺服),Y 向2KW(伺服) 最小设定单位 0.005/0.001mm 定位精度 0.01mm 重复定位精度 ± 0.005mm 工...
