加热炉垫块标准

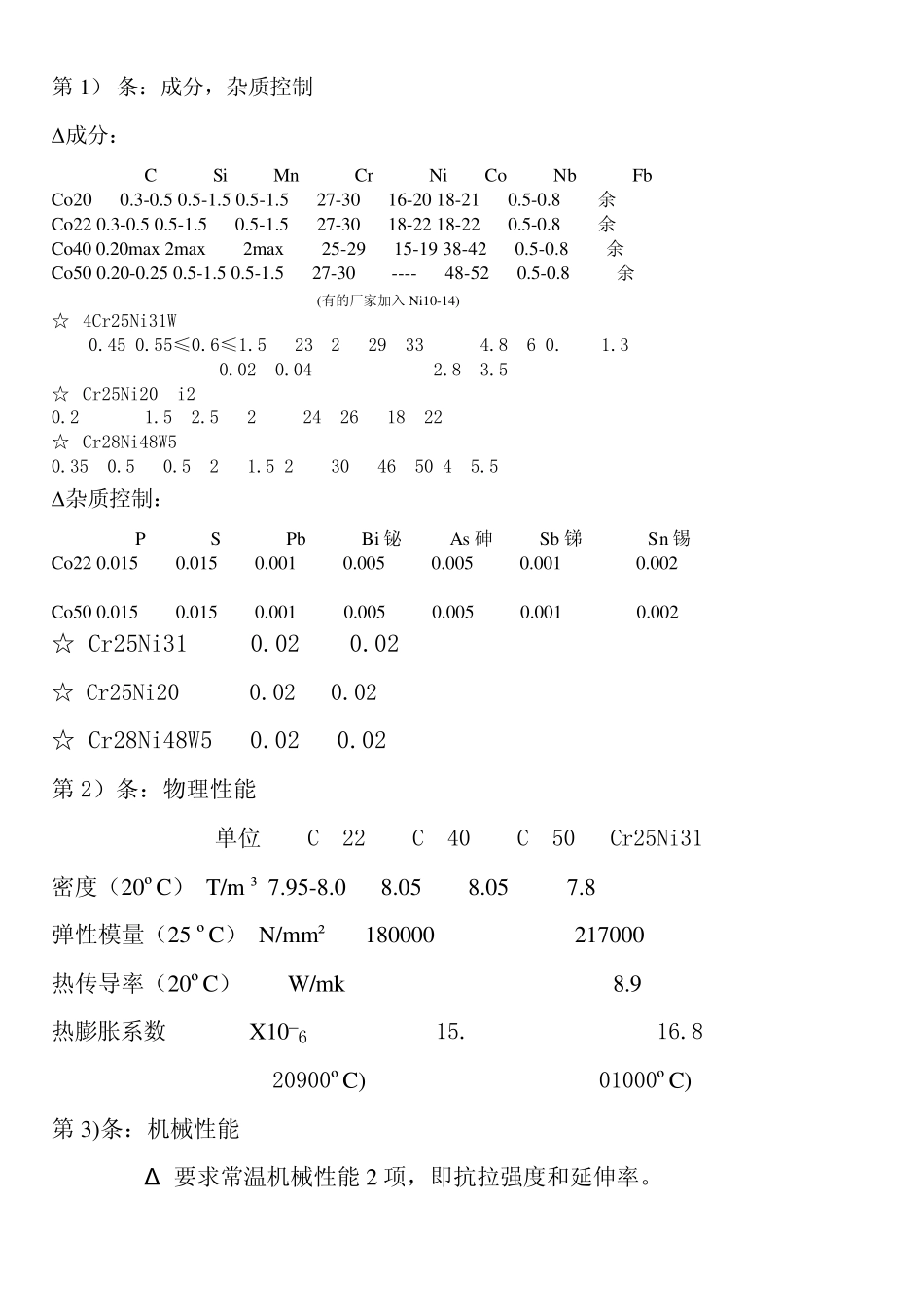

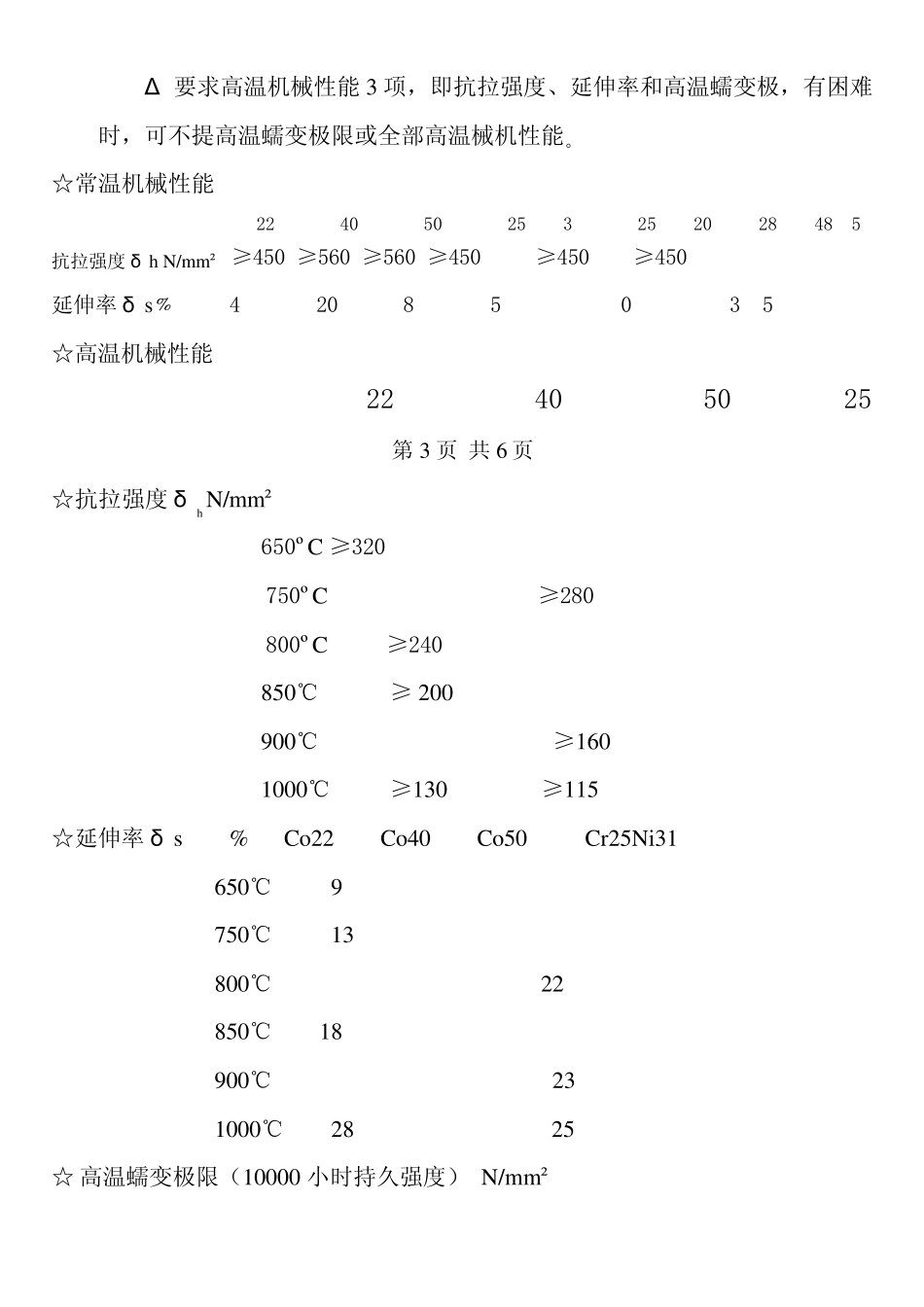

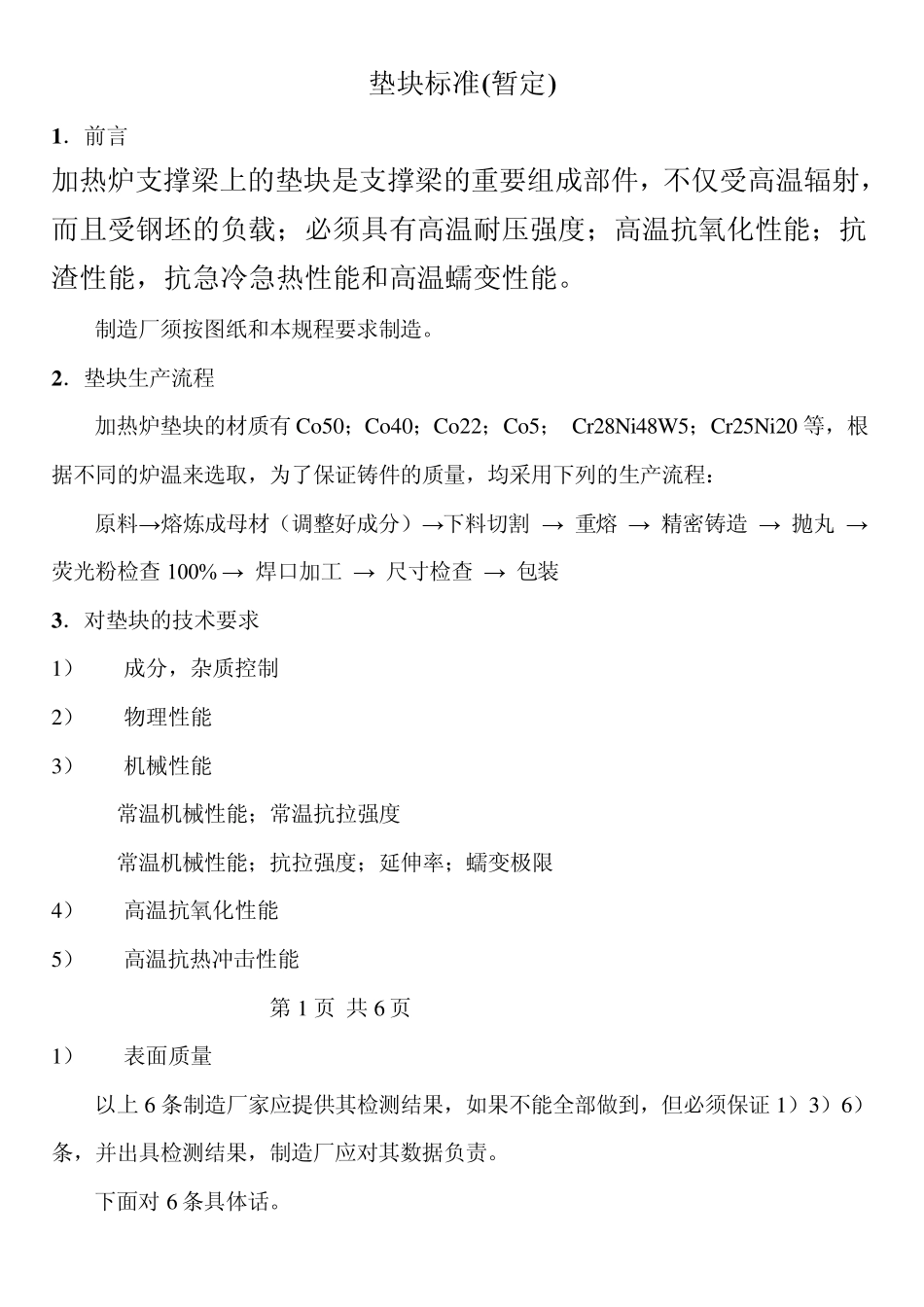

垫块标准(暂定) 1．前言 加热炉支撑梁上的垫块是支撑梁的重要组成部件，不仅受高温辐射，而且受钢坯的负载；必须具有高温耐压强度；高温抗氧化性能；抗渣性能，抗急冷急热性能和高温蠕变性能。 制造厂须按图纸和本规程要求制造。 2．垫块生产流程 加热炉垫块的材质有Co50；Co40；Co22；Co5； Cr28Ni48W5；Cr25Ni20 等，根据不同的炉温来选取，为了保证铸件的质量，均采用下列的生产流程： 原料→ 熔炼成母材（调整好成分）→ 下料切割 → 重熔 → 精密铸造 → 抛丸 → 荧光粉检查 100% → 焊口加工 → 尺寸检查 → 包装 3．对垫块的技术要求 1） 成分，杂质控制 2） 物理性能 3） 机械性能 常温机械性能；常温抗拉强度 常温机械性能；抗拉强度；延伸率；蠕变极限 4） 高温抗氧化性能 5） 高温抗热冲击性能 第 1 页 共 6 页 1） 表面质量 以上6 条制造厂家应提供其检测结果，如果不能全部做到，但必须保证 1）3）6）条，并出具检测结果，制造厂应对其数据负责。 下面对 6 条具体话。 第1） 条：成分，杂质控制 ∆成分： C Si Mn Cr Ni Co Nb Fb Co20 0.3-0.5 0.5-1.5 0.5-1.5 27-30 16-20 18-21 0.5-0.8 余 Co22 0.3-0.5 0.5-1.5 0.5-1.5 27-30 18-22 18-22 0.5-0.8 余 Co40 0.20max 2max 2max 25-29 15-19 38-42 0.5-0.8 余 Co50 0.20-0.25 0.5-1.5 0.5-1.5 27-30 ---- 48-52 0.5-0.8 余 (有的厂家加入Ni10-14) ☆ 4Cr25Ni31WnbRe 0.45-0.55≤0.6≤1.5 23-27 29-33 -- 4.8-6 0.7-1.3 Re0.02-0.04 Mo2.8-3.5 ☆ Cr25Ni20Si2 0.2max 1.5-2.5 2 24-26 18-22 ☆ Cr28Ni48W5 0.35-0.5 0.5-2 1.5 27-30 46-50 4-5.5 ∆杂质控制： P S Pb Bi 铋 As 砷 Sb 锑 Sn 锡 Co22 0.015 0.015 0.001 0.005 0.005 0.001 0.002 Co50 0.015 0.015 0.001 0.005 0.005 0.001 0.002 ☆ Cr25Ni31 0.02 0.02 ☆ Cr25Ni20 0.02 0.02 ☆ Cr28Ni48W5 0.02 0.02 第2）条：物理性能 单位 Co22 Co40 Co50 Cr25Ni31 密度（20ºC） T/m ³ 7.95-8.0 8.05 8.05 7.8 弹性模量（25 ºC） N/mm² 180000 217000 热传导率（20ºC） W/mk 8.9 热膨胀系数 X10¯6m/mk 15.7 16.8 (20-900ºC) (0-1000ºC) 第3)条：机 械 性能 Δ 要 求 常 温 机 械 性能2 项 ，即 抗 拉...
