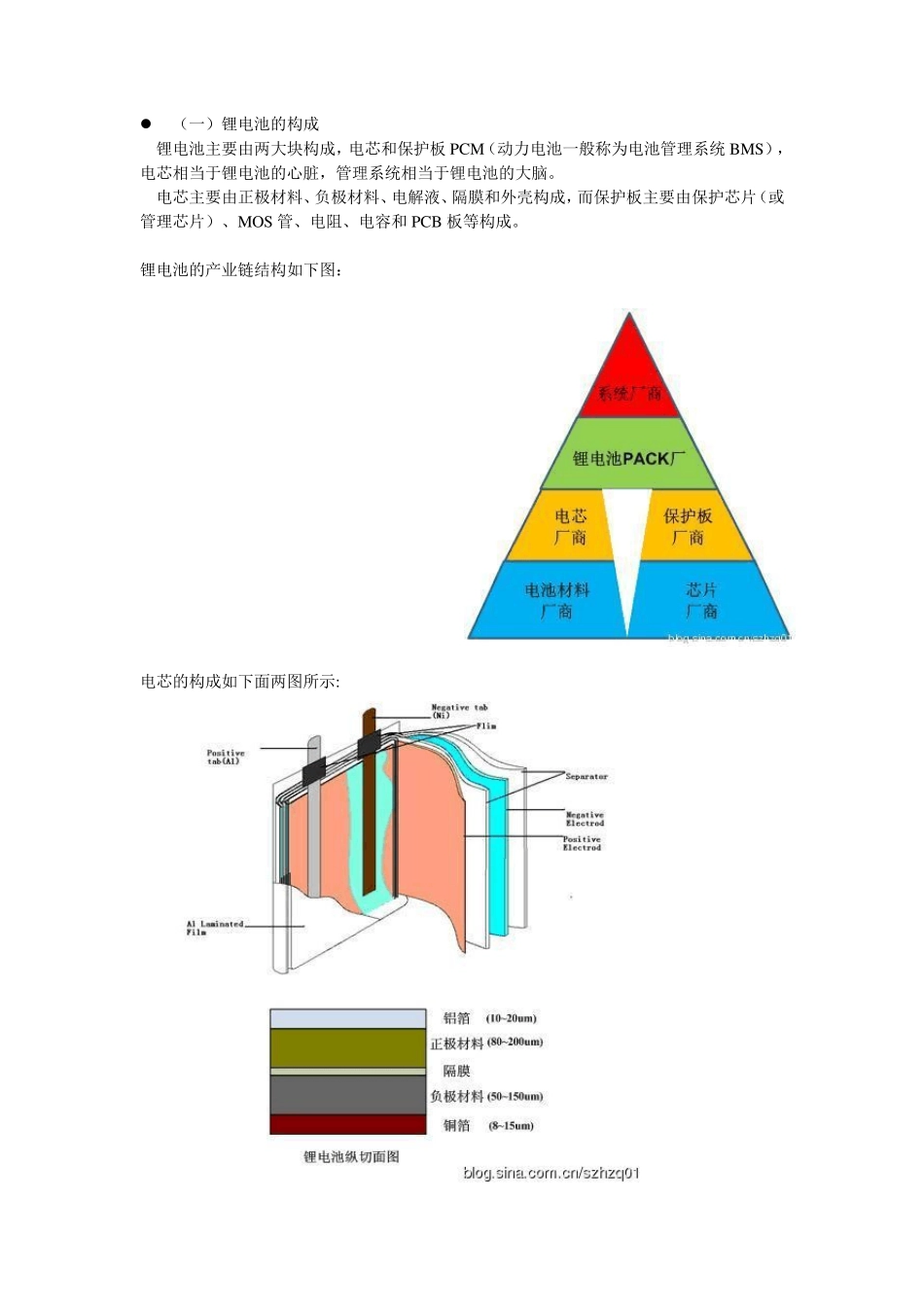

锂电池基础的方方面面介绍 目录 1 . 锂电池的构成 2 . 锂电池的优缺点 3 . 锂电池的分类 4 . 常用术语解释 5 . 锂电池命名规则 6 . 锂电池工艺 7 . 锂电池成组和串并联 8 . 各种动力电池对比 9 . 锂电池模型 1 0 . 锂电池电气特性与关键参数 1 1 . 锂电池保护和管理系统 1 2 . 锂电池应用领域 1 3 . 锂电池相关标准  （一）锂电池的构成 锂电池主要由两大块构成，电芯和保护板PCM（动力电池一般称为电池管理系统BMS），电芯相当于锂电池的心脏，管理系统相当于锂电池的大脑。 电芯主要由正极材料、负极材料、电解液、隔膜和外壳构成，而保护板主要由保护芯片（或管理芯片）、MOS管、电阻、电容和PCB 板等构成。 锂电池的产业链结构如下图： 电芯的构成如下面两图所示: 锂电池的PACK 的构成如下图所示:  （二）锂电池优缺点 锂电池的优点很多，电压平台高，能量密度大（重量轻、体积小），使用寿命长，环保。 锂电池的缺点就是，价格相对高，温度范围相对窄，有一定的安全隐患（需加保护系统）。 对比参数 各类电池 铅酸电池 镍镉电池 （Ni-Cd） 镍氢电池 （Ni-MH） 锂电池 标称电压(V) 2 1.2 1.2 3.2/3.6/3.7 重量能量密度(Wh/kg) 25~30 40~45 60~65 120~200 体积能量密度（Wh/L） 65~80 150~180 300~350 350~400 最佳工作温度(℃) -40~70 -20~60 -20~45 0~45 安全性 安全 安全 安全 有一些隐患 环保 铅污染 镉污染 环保 环保 循环寿命（次） 200~300 500 1000 500~1500 电池成本(RMB/Wh) 0.6~1.0 2.0~2.6 2.5~3.8 2.0~3.5 充电器成本 低 (稳压源) 一 般 （恒流源） 一般 （恒流源） 高 (恒流恒压)  （三）锂电池分类 锂电池可以分成两个大类：一次性不可充电电池和二次充电电池（又称为蓄电池）。 不可充电电池如锂二氧化锰电池、锂-亚硫酰胺电池。 二次充电电池又可以分为下面根据不同的情况分类。 1． 按外型分：方形锂电池（如普通手机电池）和圆柱形锂电池（如电动工具的18650）； 2． 按外包材料分：铝壳锂电池，钢壳锂电池，软包电池； 3． 按正极材料分：钴酸锂（LiCoO2）、锰酸锂（LiMn2O4）、三元锂（LiNixCoyMnzO2）、磷酸铁锂（LiFePO4）； 4． 按电解液状态分：锂离子电池（LIB）和聚合物电池（PLB）； 5． 按用途分：普通电池和动力电池。 6． 按性能特性分：高容量电池、高倍率电池、...
