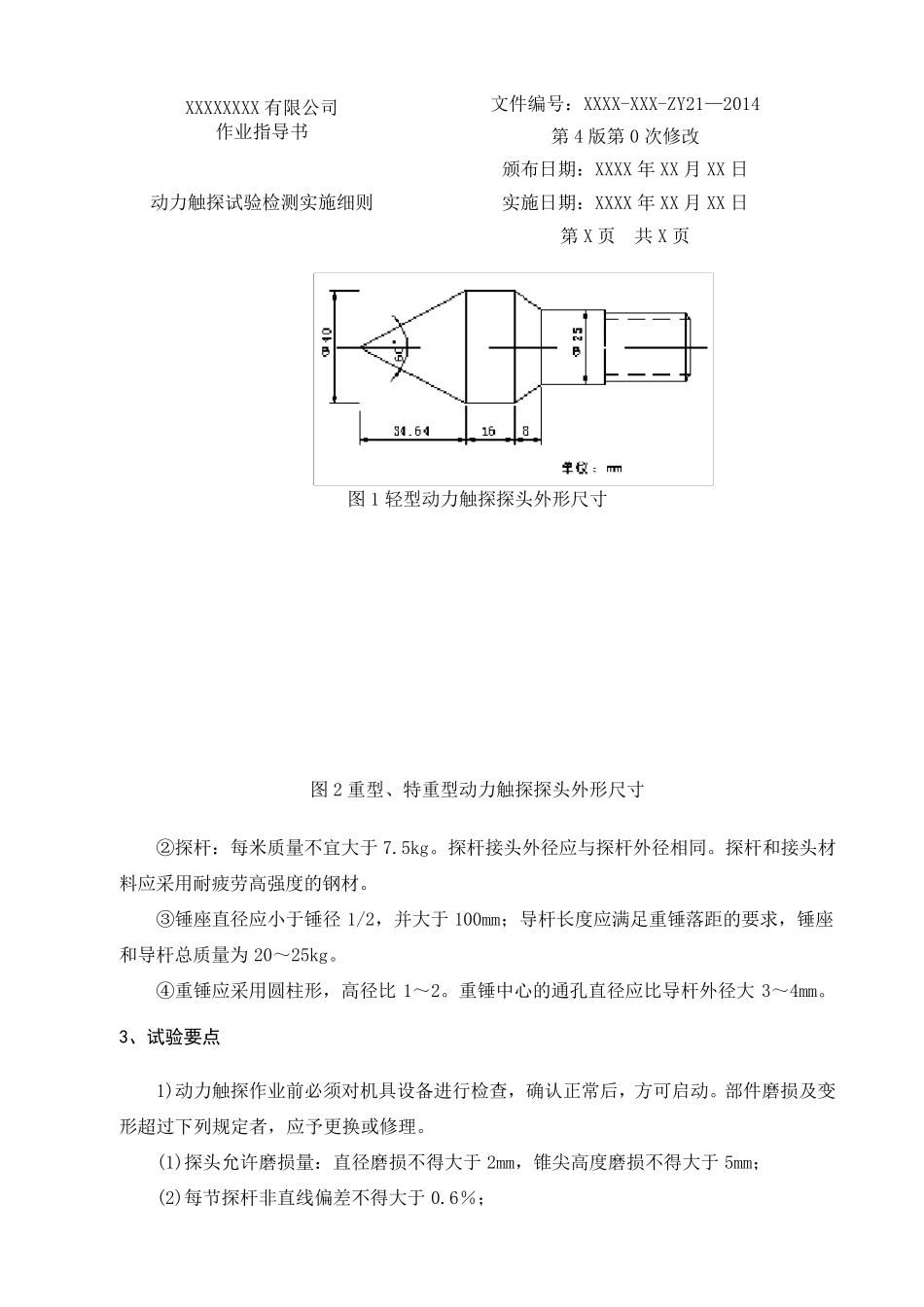

XXXXXXXX 有 限 公 司 作 业 指 导 书 文 件 编 号 ： XXXX-XXX-ZY21— 2014 第 4 版 第 0 次 修 改 动 力 触 探 试 验 检 测 实 施 细 则 颁 布 日 期 ： XXXX 年 XX 月 XX 日 实 施 日 期 ： XXXX 年 XX 月 XX 日 第 X 页 共 X 页 动力触探试验检测实施细则 1、试验目的和适用范围 动 力 触 探 是 利 用 一 定 的 锤 击 能 量 ， 将 一 定 规 格 的 探 头 和 探 杆 打 （ 贯 ） 入 土 中 ， 根 据 贯入 的 难 易 程 度 即 土 的 阻 抗 大 小 判 别 土 层 变 化 ， 进 行 力 学 分 析 ， 评 价 土 的 工 程 性 质 。 通 常 以贯 入 土 中 的 一 定 距 离 所 需 锤 击 数 来 表 征 土 的 阻 抗 ， 以 此 与 土 的 物 理 力 学 性 质 建 立 经 验 关系 ， 用 于 工 程 实 践 。 动 力 触 探 可 分 为 轻 型 、 重 型 和 特 重 型 。 轻 型 动 力 触 探 可 确 定 一 般 粘 性 土 地 基 承 载 力 ；重 型 和 特 重 型 动 力 触 探 可 确 定 中 砂以 上的 砂类土 和 碎石类土 地 基 承 载 力 ，测 定 圆砾土 、 卵石土 的 变 形模量 。动 力 触 探 还可 以 用 于 查明地 层 在垂直和 水平方向的 均匀程 度 和 确 定 桩基承 载 力 。 2、动力触探所用主要设备 1)动 力 触 探 设备类型 和 规 格 应符合表 1 的 规 定 。 2)动 力 触 探 设备主要参数 应符合下列要求： (1)轻 型 动 力 触 探 探 头 外型 尺寸应符合图1 规 定 。材料应采用 45 号 碳素钢或采用 优于45 号 碳素钢的 钢材。 表 面淬火后硬度 HRC=45～50。 (2)重 型 ： 特 重 型 动 力 触 探 设备应符合以 下要求： ①探 头 ： 外型 尺寸应符合图2 规 定 ， 材质 应符合2-2 款要求。 表 1 动 力 触 探 设备类型 和 规 格 类型 及代号 重 锤 质 量（ kg） 重 锤 落距 （ cm） 探 头 截面积（ cm2） 探 杆 外径（ mm） 动 力 触 探 击 数 符号 单位 轻 型 DPL 10±0.2 50±2 13 25 N10 击 /30cm 重 型 DPH 63.5±0.5 76±2 43 42、 50 N63.5 击 /10cm 特 重 型 ...
