动平衡基本知识和操作经验

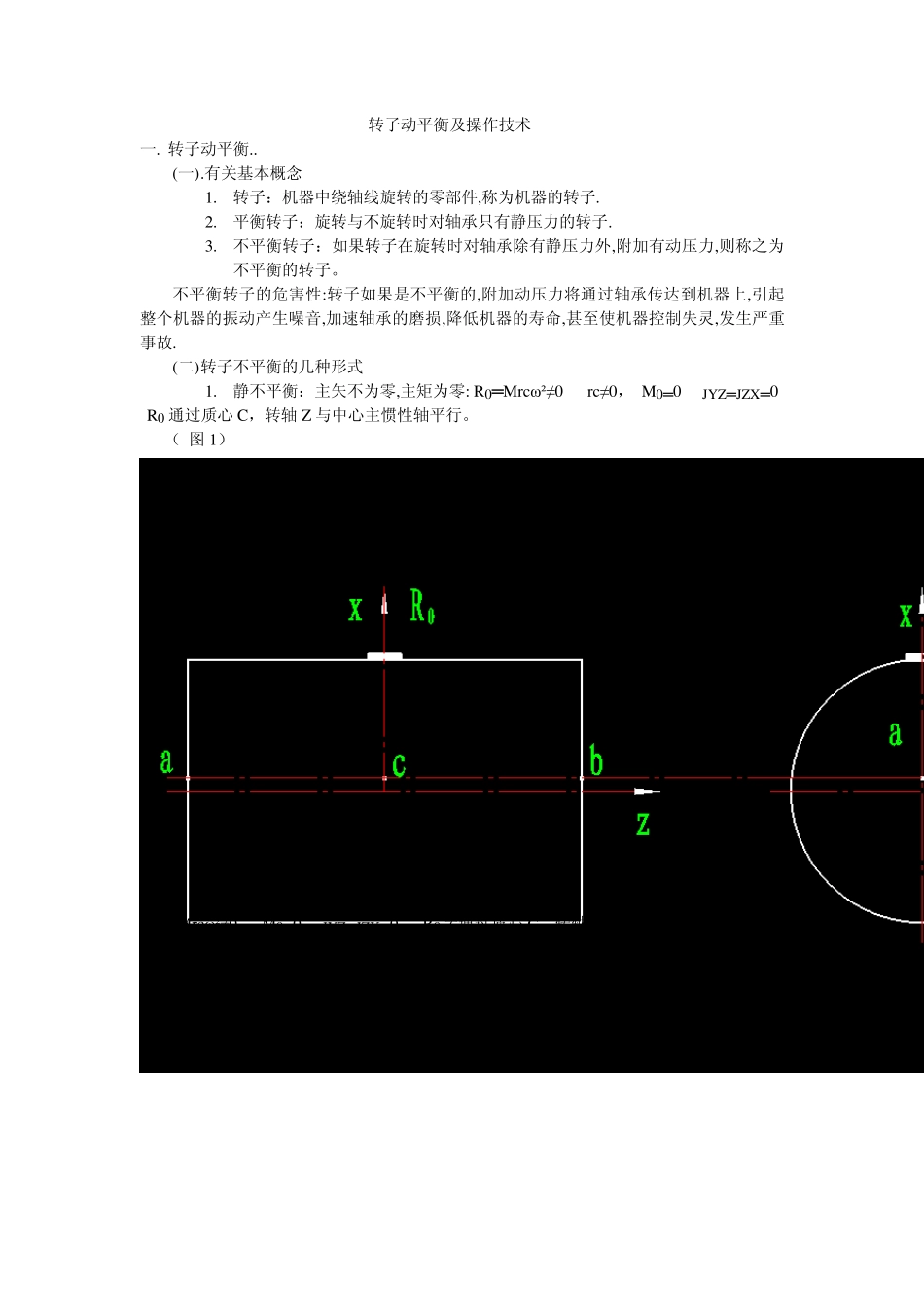

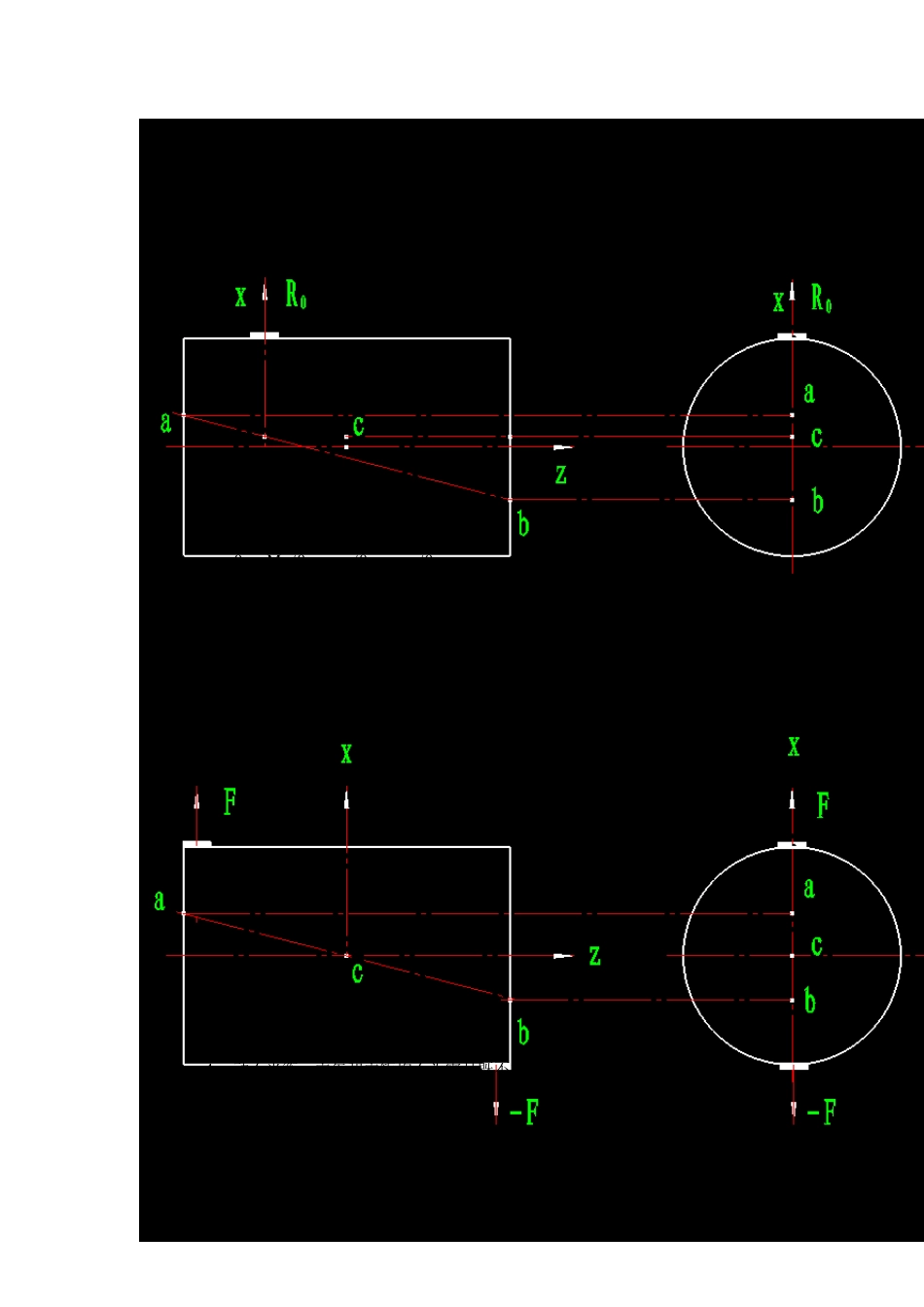

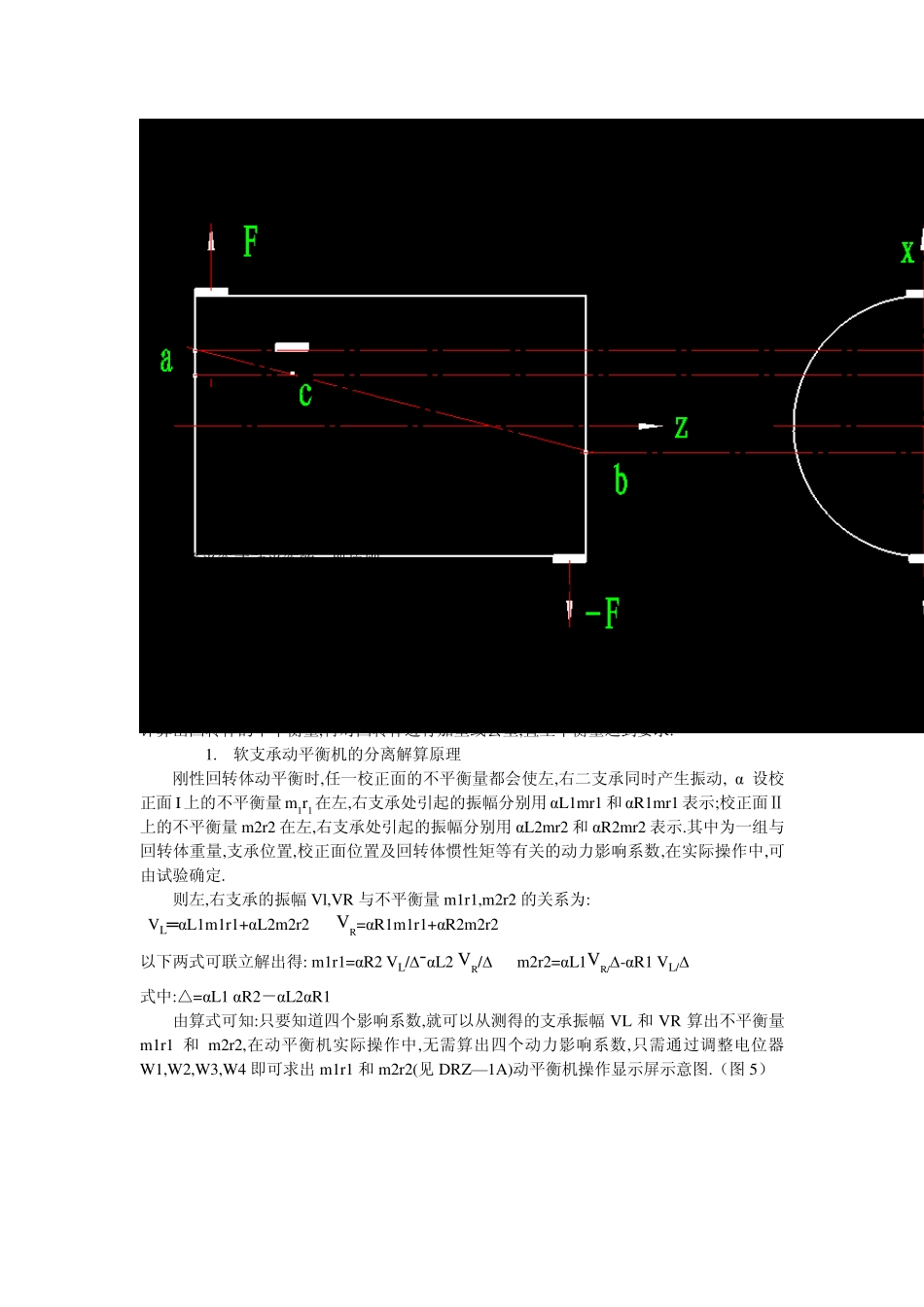

转子动平衡及操作技术 一. 转子动平衡.. (一) .有关基本概念 1. 转子：机器中绕轴线旋转的零部件,称为机器的转子. 2. 平衡转子：旋转与不旋转时对轴承只有静压力的转子. 3. 不平衡转子：如果转子在旋转时对轴承除有静压力外,附加有动压力,则称之为不平衡的转子。 不平衡转子的危害性:转子如果是不平衡的,附加动压力将通过轴承传达到机器上,引起整个机器的振动产生噪音,加速轴承的磨损,降低机器的寿命,甚至使机器控制失灵,发生严重事故. (二) 转子不平衡的几种形式 1. 静不平衡：主矢不为零,主矩为零: R0═Mrcω²≠ 0 rc≠ 0， M0═0 JYZ═JZX═0 R0 通过质心 C，转轴Z 与中心主惯性轴平行。 （ 图 1） 2. 准静不平衡：主矢和主矩均不为零,但相互垂直 R0═Mrcω²≠ 0， M0═0 JYZ═JZX═0， R0 不通过质心 C，转轴Z 与中心主惯性轴相交于某一点。 （图 2） 3. 偶不平衡：主矢为零,主矩不为零 R0═0 rc═0 M0≠0 JXZ≠0 JYZ≠0 （图 3） 4. 动不平衡：主矢和主矩均不为零且既不相交,又不平行. R0═Mrcω²≠0 rc≠0 M0≠0 JXZ≠0 JYZ≠0 （图 4） 5.选择静平衡或动平衡的一般原则 当转子外径D 与长度L 满足D/L≧5 时,不论其工作转速高低都只需进行静平衡 (如果L/l＞2 时) 当D≤I 时,n＞1000r/min 必须进行动平衡.(特殊要求除外) (三) 动平衡机的工作原理 把刚性回转体安装在动平衡机的弹性支承上,使回转体转动.根椐支承的不同情况,(通过回转体的周期性机械振动信号变为电感信号)测量出支承的振动和支反力.用分离解算电路,计算出回转体的不平衡量,再对回转体进行加重或去重,直至平衡量达到要求. 1. 软支承动平衡机的分离解算原理 刚性回转体动平衡时,任一校正面的不平衡量都会使左,右二支承同时产生振动, α 设校正面I 上的不平衡量m1r1在左,右支承处引起的振幅分别用αL1mr1 和αR1mr1 表示;校正面Ⅱ上的不平衡量m2r2 在左,右支承处引起的振幅分别用αL2mr2 和αR2mr2 表示.其中为一组与回转体重量,支承位置,校正面位置及回转体惯性矩等有关的动力影响系数,在实际操作中,可由试验确定. 则左,右支承的振幅Vl,VR 与不平衡量m1r1,m2r2 的关系为: VL═αL1m1r1+αL2m2r2 VR=αR1m1r1+αR2m2r2 以下两式可联立解出得: m1r1=αR2 VL/∆-αL2 VR/∆ m2r2=αL1VR/∆-αR1 VL/∆ 式中:△=αL1 αR2－αL2αR1 由算式可知:只要知道四个影响系数,就可以从测...
