ZL502红外乳腺诊断仪操作说明书VIP专享

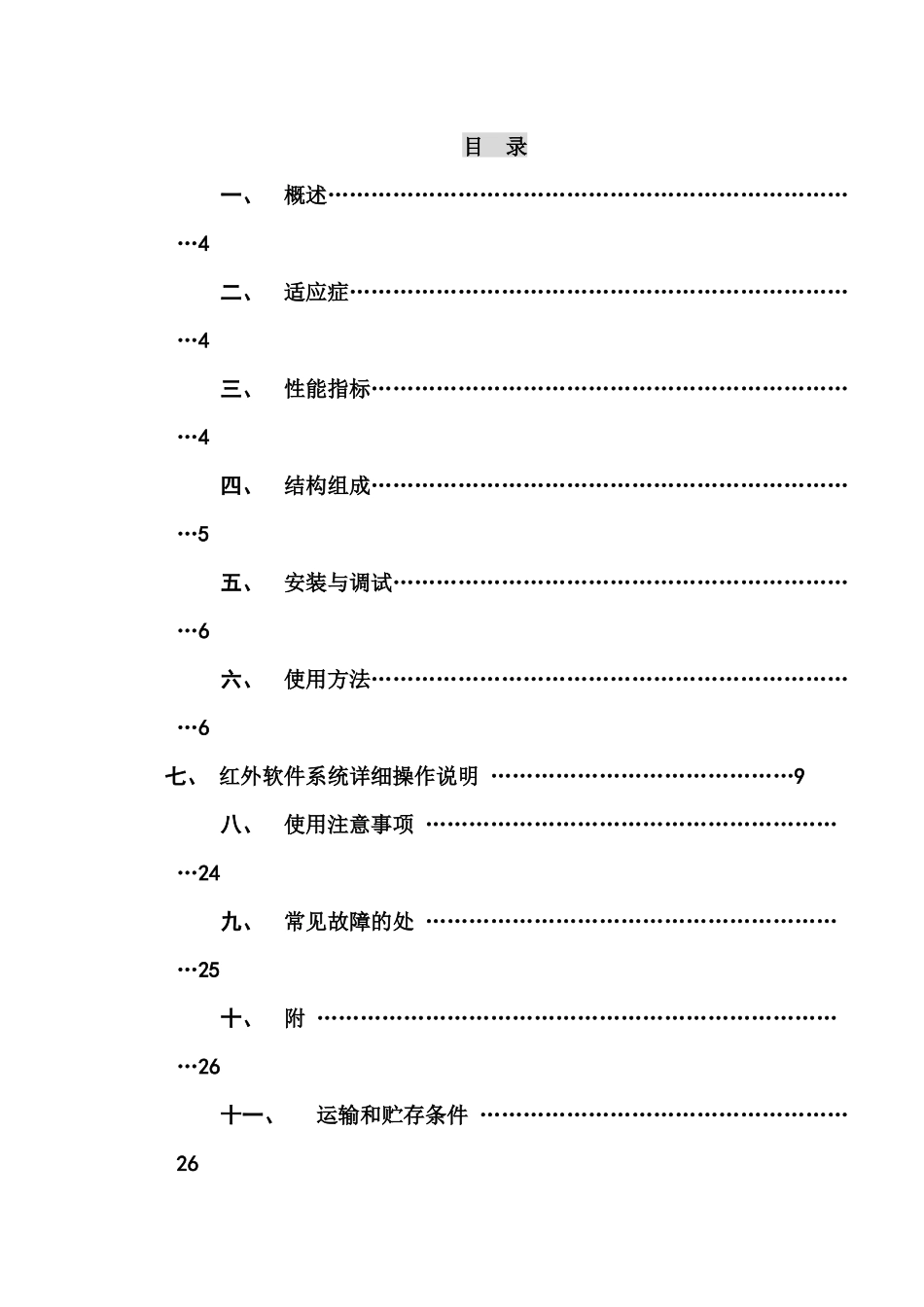

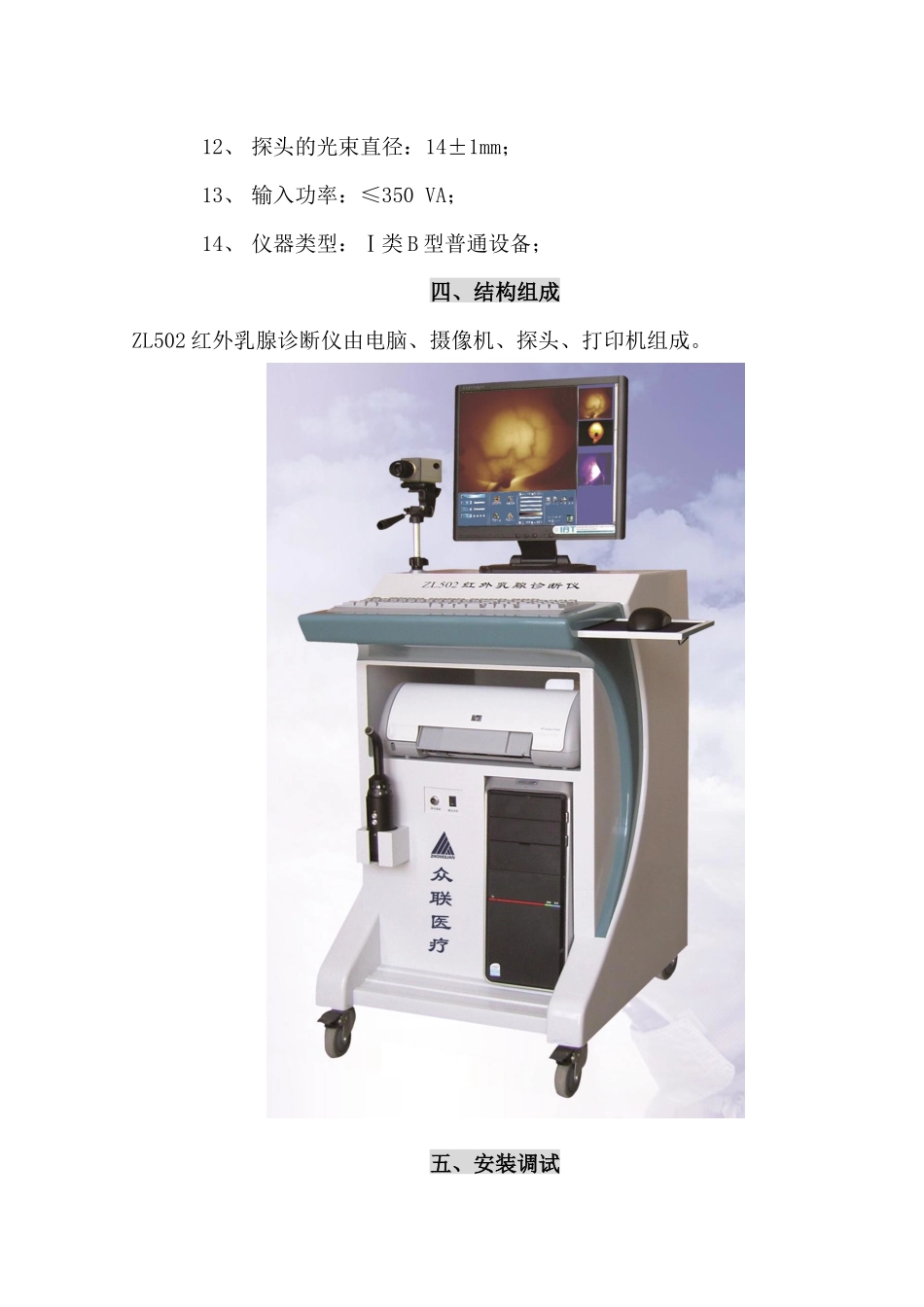

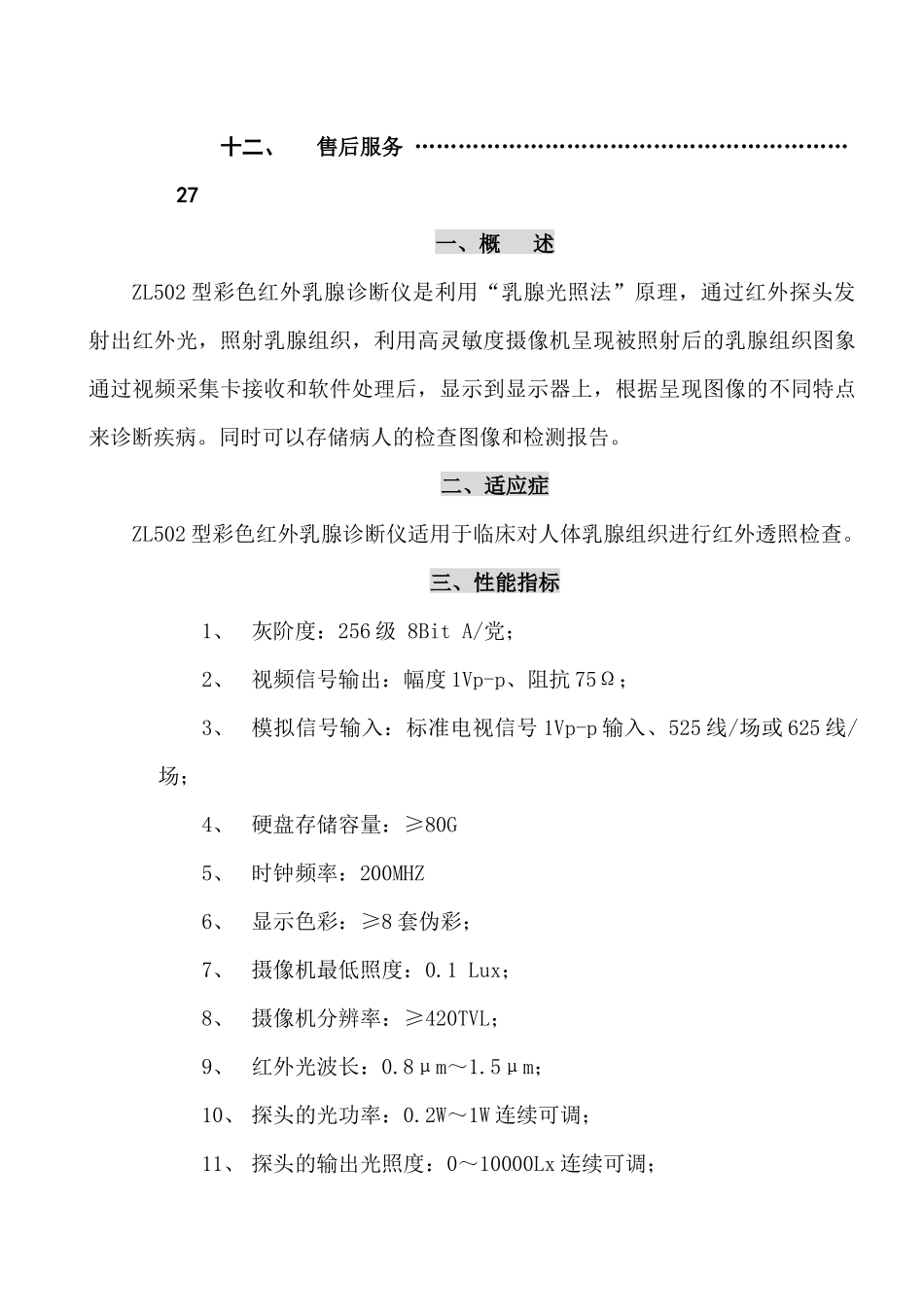

目 录一、概述…………………………………………………………………4二、适应症………………………………………………………………4三、性能指标……………………………………………………………4四、结构组成……………………………………………………………5五、安装与调试…………………………………………………………6六、使用方法……………………………………………………………6七、 红外软件系统详细操作说明 ……………………………………9八、使用注意事项 ……………………………………………………24九、常见故障的处 ……………………………………………………25十、附 …………………………………………………………………26十一、运输和贮存条件 ……………………………………………26十二、售后服务 ……………………………………………………27一、概 述ZL502 型彩色红外乳腺诊断仪是利用“乳腺光照法”原理，通过红外探头发射出红外光，照射乳腺组织，利用高灵敏度摄像机呈现被照射后的乳腺组织图象通过视频采集卡接收和软件处理后，显示到显示器上，根据呈现图像的不同特点来诊断疾病。同时可以存储病人的检查图像和检测报告。二、适应症ZL502 型彩色红外乳腺诊断仪适用于临床对人体乳腺组织进行红外透照检查。三、性能指标1、 灰阶度：256 级 8Bit A/党；2、 视频信号输出：幅度 1Vp-p、阻抗 75Ω；3、 模拟信号输入：标准电视信号 1Vp-p 输入、525 线/场或 625 线/场；4、 硬盘存储容量：≥80G5、 时钟频率：200MHZ6、 显示色彩：≥8 套伪彩；7、 摄像机最低照度：0.1 Lux；8、 摄像机分辨率：≥420TVL；9、 红外光波长：0.8μm～1.5μm；10、 探头的光功率：0.2W～1W 连续可调；11、 探头的输出光照度：0～10000Lx 连续可调；12、 探头的光束直径：14±1mm；13、 输入功率：≤350 VA；14、 仪器类型：Ⅰ类 B 型普通设备；四、结构组成ZL502 红外乳腺诊断仪由电脑、摄像机、探头、打印机组成。五、安装调试点击这里开始1、拆开台车木箱，取出台车，去除包装袋。2、取出摄像机支架，安装在台车的指定位置，并用固定螺丝拧紧，3、取出摄像机，安装在专用的摄像机支架上，取下镜头盖。4、连接摄像机的 12V 电源线，分别与摄像机的 12V 输入和主机后面板的12V 输出连接。再把视频线的两端分别接在摄像机的视频输出端子和电脑主机的采集卡的视频输入接口。5、取出探头，把探头线...
