动平衡机检测方法

动平衡机检测方法_第1页
1/6
动平衡机检测方法_第2页
2/6
动平衡机检测方法_第3页
3/6

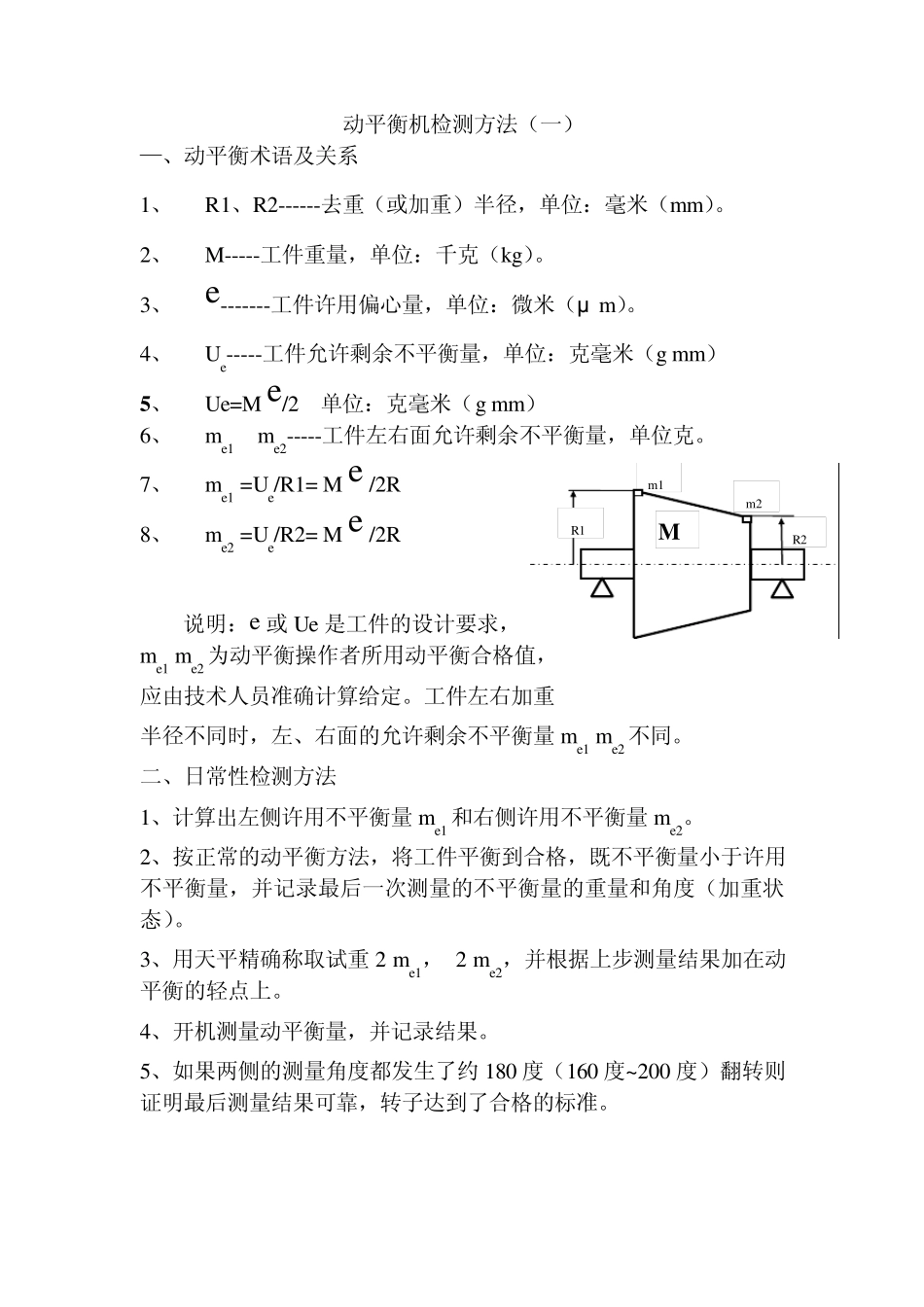

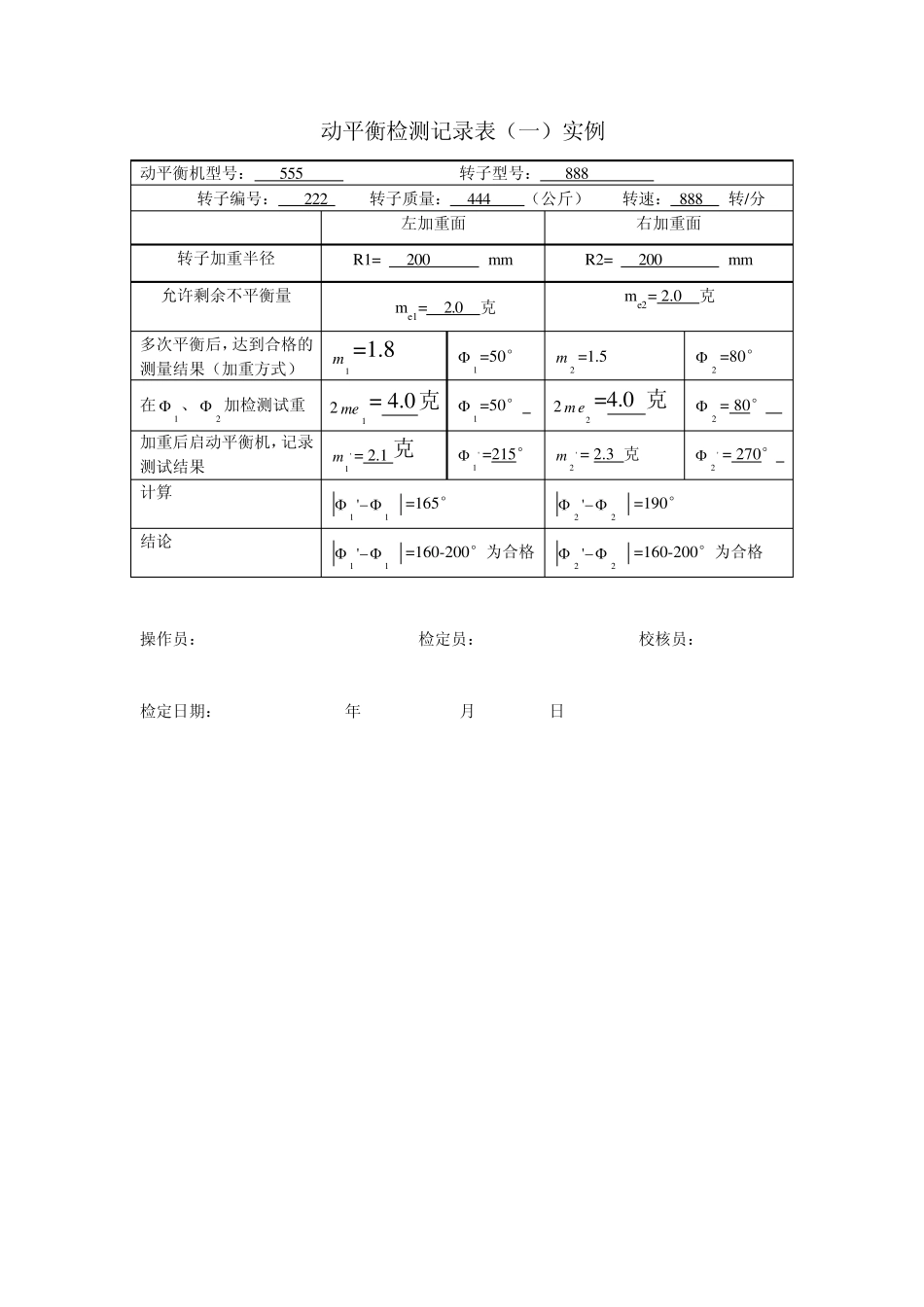

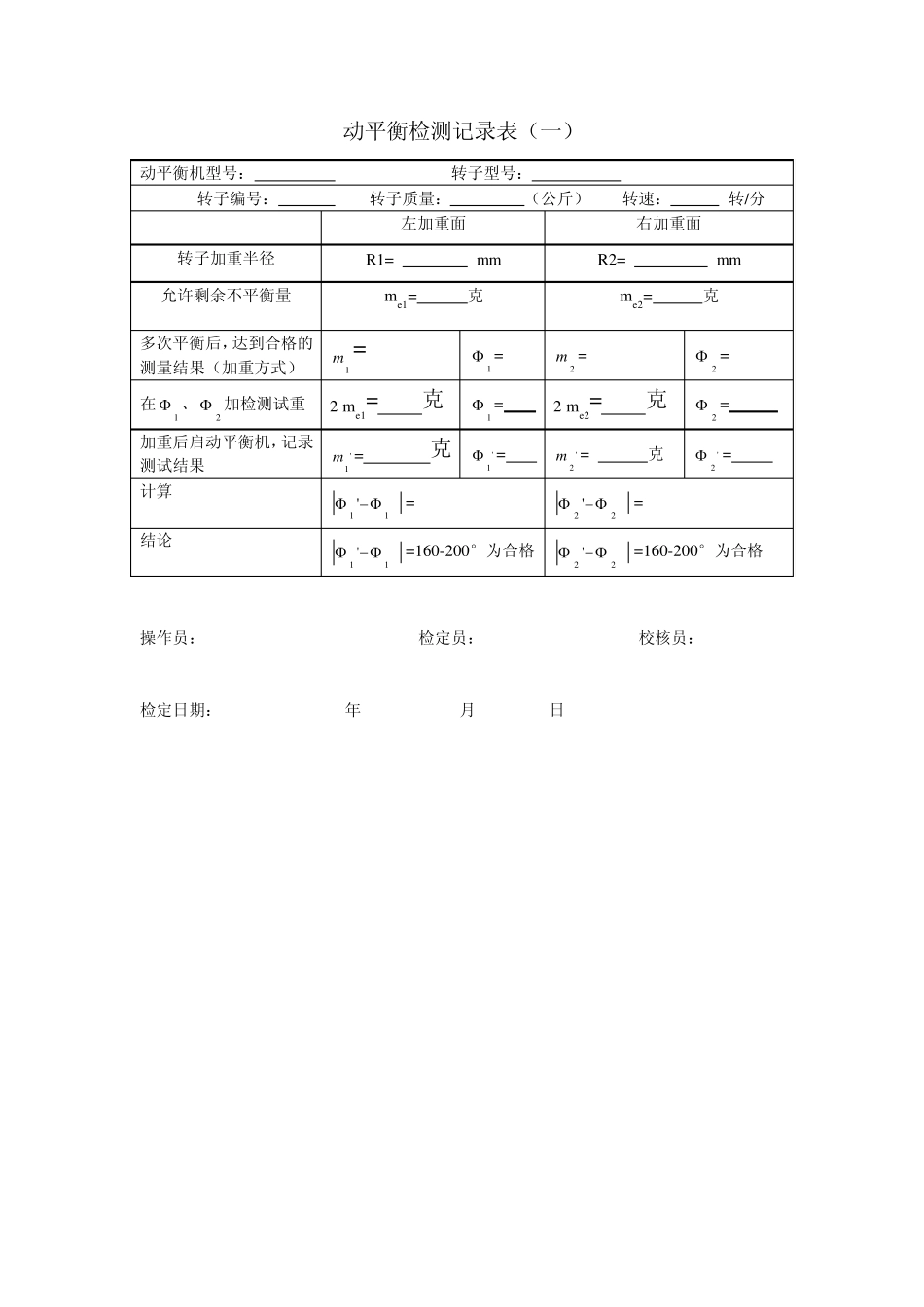

动平衡机检测方法(一) —、动平衡术语及关系 1、 R1、R2------去重(或加重)半径,单位:毫米(mm)。 2、 M-----工件重量,单位:千克(kg)。 3、 e-------工件许用偏心量,单位:微米(μ m)。 4、 Ue-----工件允许剩余不平衡量,单位:克毫米(g mm) 5、 Ue=M e/2 单位:克毫米(g mm) 6、 me1 me2-----工件左右面允许剩余不平衡量,单位克。 7、 me1 =Ue/R1= M e /2R 8、 me2 =Ue/R2= M e /2R 说明:e 或 Ue 是工件的设计要求,me1 me2 为动平衡操作者所用动平衡合格值, 应由技术人员准确计算给定。工件左右加重 半径不同时,左、右面的允许剩余不平衡量 me1 me2 不同。 二、日常性检测方法 1、计算出左侧许用不平衡量 me1 和右侧许用不平衡量 me2。 2、按正常的动平衡方法,将工件平衡到合格,既不平衡量小于许用不平衡量,并记录最后一次测量的不平衡量的重量和角度(加重状态)。 3、用天平精确称取试重 2 me1, 2 me2,并根据上步测量结果加在动平衡的轻点上。 4、开机测量动平衡量,并记录结果。 5、如果两侧的测量角度都发生了约 180 度(160 度~200 度)翻转则证明最后测量结果可靠,转子达到了合格的标准。 m1 R2 R1 m2 M 动平衡检测记录表(一) 动平衡机型号: 转子型号: 转子编号: 转子质量: (公斤) 转速: 转/分 左加重面 右加重面 转子加重半径 R1= m m R2= m m 允许剩余不平衡量 m e1= 克 m e2= 克 多次平衡后,达到合格的 测量结果(加重方式) 1m = 1 = 2m = 2 = 在1 、2 加检测试重 2 m e1= 克 1 = 2 m e2= 克 2 = 加重后启动平衡机,记录测试结果 '1m = 克 '1 = '2m= 克 '2= 计算 11 ' = 22 ' = 结论 11 ' =160-200°为合格 22 ' =160-200°为合格 操作员: 检定员: 校核员: 检定日期: 年 月 日 动平衡检测记录表(一)实例 动平衡机型号: 555 转子型号: 888 转子编号: 222 转子质量: 444 (公斤) 转速: 888 转/分 左加重面 右加重面 转子加重半径 R1= 200 m m R2= 200 m m 允许剩余不平衡量 m e1= 2.0 克 m e2= 2.0 克 多次平衡后,达到合格的 测量结果(加重方式) 1m =1.8 1 =50° 2m=1.5 2 =80° 在1 、2 加检测试重 21m e = 4.0克 1 ...
