助焊剂产品的基本知识

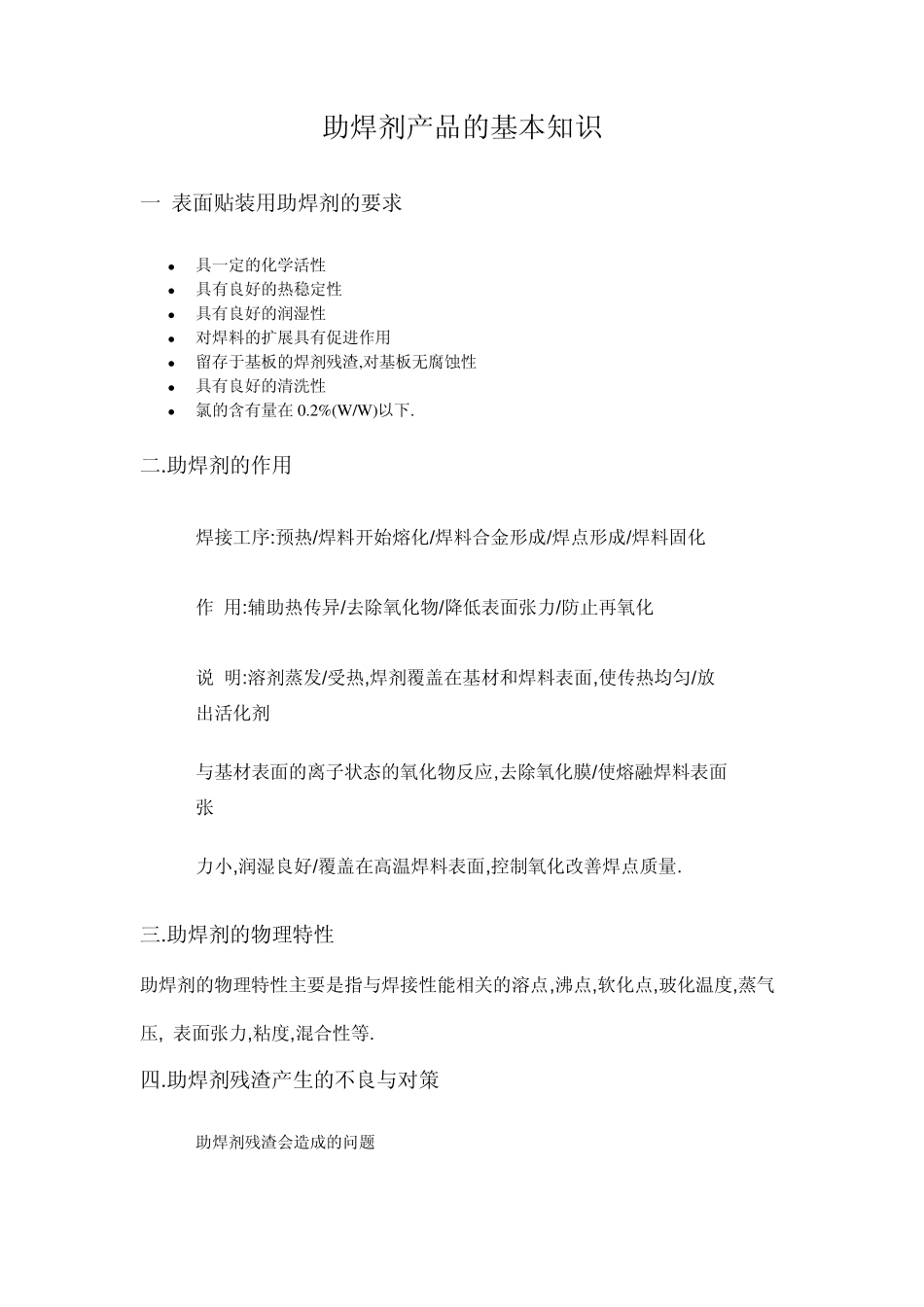

助焊剂产品的基本知识_第1页
1/23

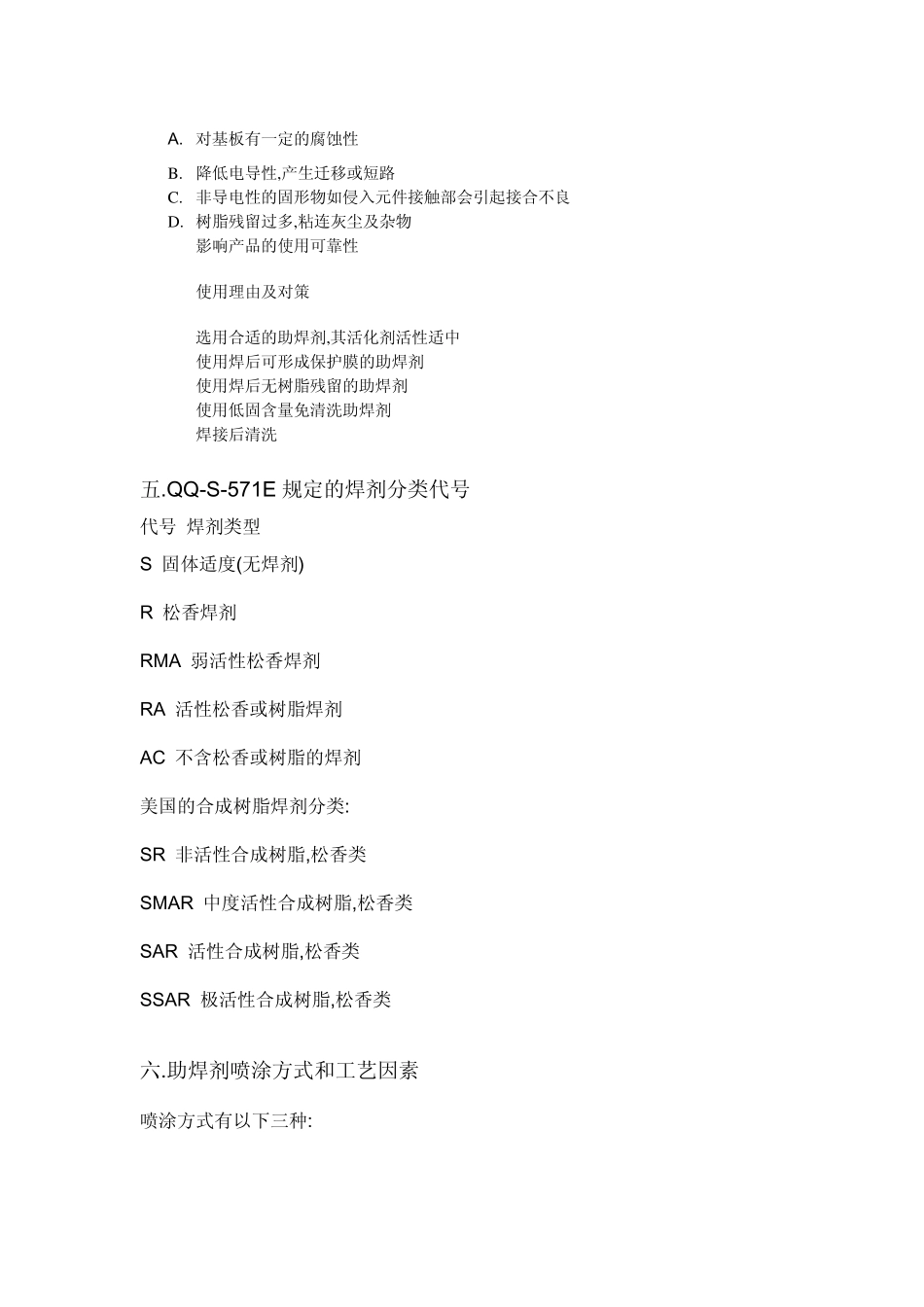

助焊剂产品的基本知识_第2页
2/23

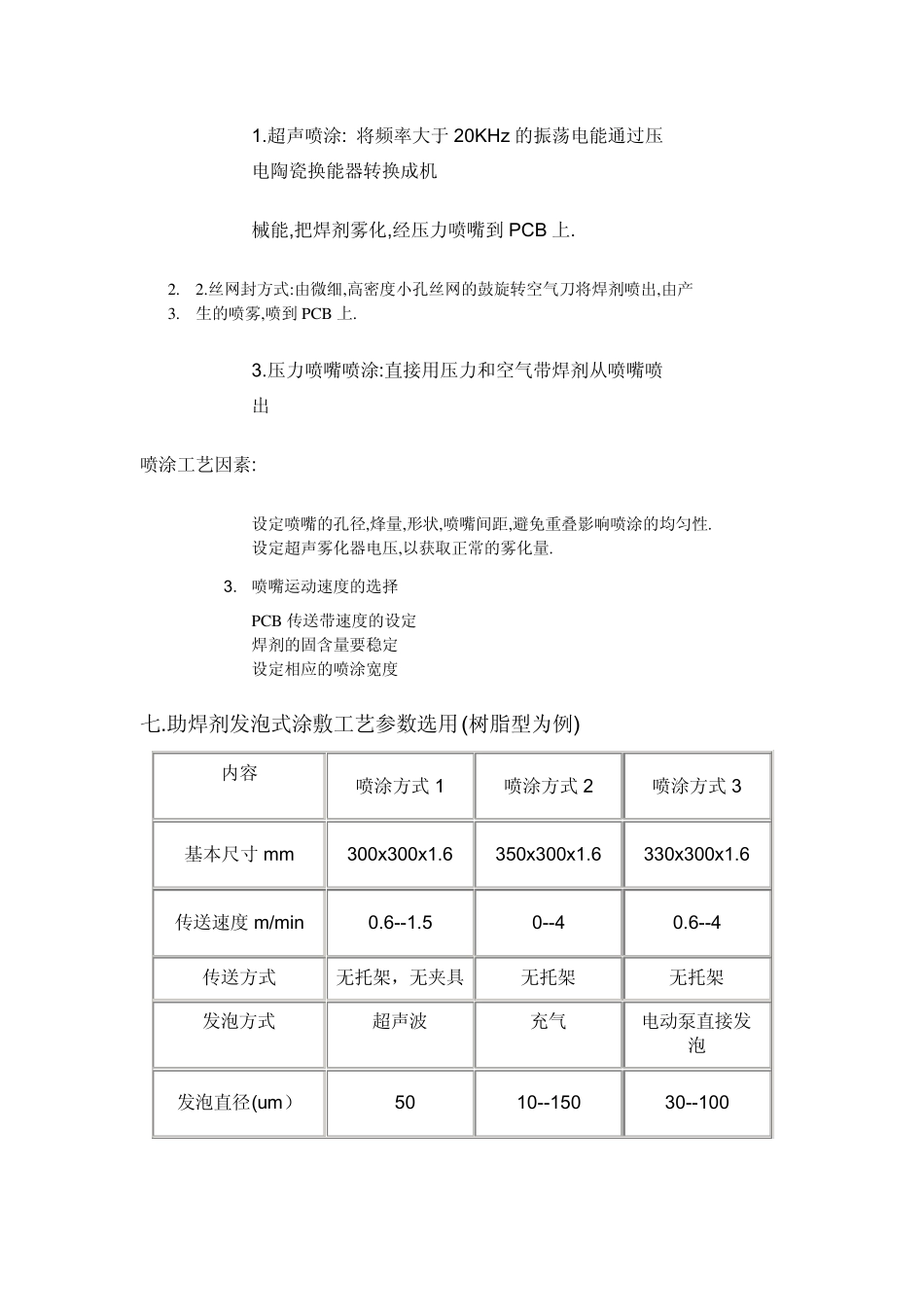

助焊剂产品的基本知识_第3页
3/23
助焊剂产品的基本知识 一.表面贴装用助焊剂的要求  具一定的化学活性  具有良好的热稳定性  具有良好的润湿性  对焊料的扩展具有促进作用  留存于基板的焊剂残渣,对基板无腐蚀性  具有良好的清洗性  氯的含有量在 0.2%(W /W )以下. 二.助焊剂的作用 焊接工序:预热/焊料开始熔化/焊料合金形成/焊点形成/焊料固化 作 用:辅助热传异/去除氧化物/降低表面张力/防止再氧化 说 明:溶剂蒸发/受热,焊剂覆盖在基材和焊料表面,使传热均匀/放出活化剂 与基材表面的离子状态的氧化物反应,去除氧化膜/使熔融焊料表面张 力小,润湿良好/覆盖在高温焊料表面,控制氧化改善焊点质量. 三.助焊剂的物理特性 助焊剂的物理特性主要是指与焊接性能相关的溶点,沸点,软化点,玻化温度,蒸气 压, 表面张力,粘度,混合性等. 四.助焊剂残渣产生的不良与对策 1. 助焊剂残渣会造成的问题 A. 对基板有一定的腐蚀性 B. 降低电导性,产生迁移或短路 C. 非导电性的固形物如侵入元件接触部会引起接合不良 D. 树脂残留过多,粘连灰尘及杂物 E. 影响产品的使用可靠性 1. 使用理由及对策 A. 选用合适的助焊剂,其活化剂活性适中 B. 使用焊后可形成保护膜的助焊剂 C. 使用焊后无树脂残留的助焊剂 D. 使用低固含量免清洗助焊剂 E. 焊接后清洗 五.QQ-S-571E 规定的焊剂分类代号 代号 焊剂类型 S 固体适度(无焊剂) R 松香焊剂 RMA 弱活性松香焊剂 RA 活性松香或树脂焊剂 AC 不含松香或树脂的焊剂 美国的合成树脂焊剂分类: SR 非活性合成树脂,松香类 SMAR 中度活性合成树脂,松香类 SAR 活性合成树脂,松香类 SSAR 极活性合成树脂,松香类 六.助焊剂喷涂方式和工艺因素 喷涂方式有以下三种: 1.超声喷涂: 将频率大于20KHz 的振荡电能通过压电陶瓷换能器转换成机 械能,把焊剂雾化,经压力喷嘴到PCB 上. 2. 2.丝网封方式:由微细,高密度小孔丝网的鼓旋转空气刀将焊剂喷出,由产 3. 生的喷雾,喷到PCB 上. 3.压力喷嘴喷涂:直接用压力和空气带焊剂从喷嘴喷出 喷涂工艺因素: 1. 设定喷嘴的孔径,烽量,形状,喷嘴间距,避免重叠影响喷涂的均匀性. 2. 设定超声雾化器电压,以获取正常的雾化量. 3. 喷嘴运动速度的选择 4. PCB 传送带速度的设定 5. 焊剂的固含量要稳定 6. 设定相应的喷涂宽度 七.助焊剂发泡式涂敷工艺参数选用(树脂型为例) 内容 喷涂方式1 喷涂方式2 喷涂方式3 基本尺寸 ...
