励磁系统设计选型计算书

励磁系统设计选型计算书_第1页
1/10

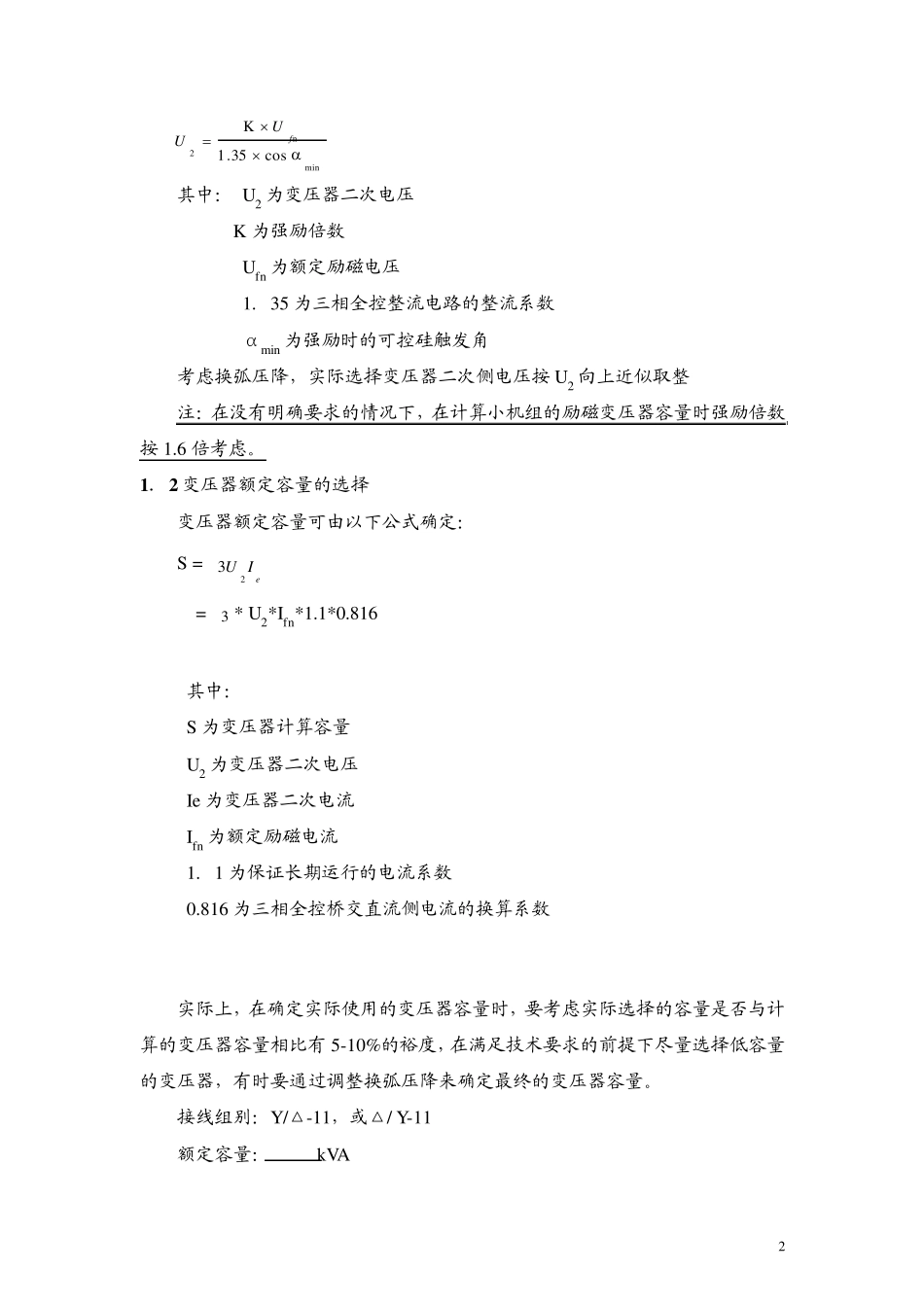

励磁系统设计选型计算书_第2页
2/10

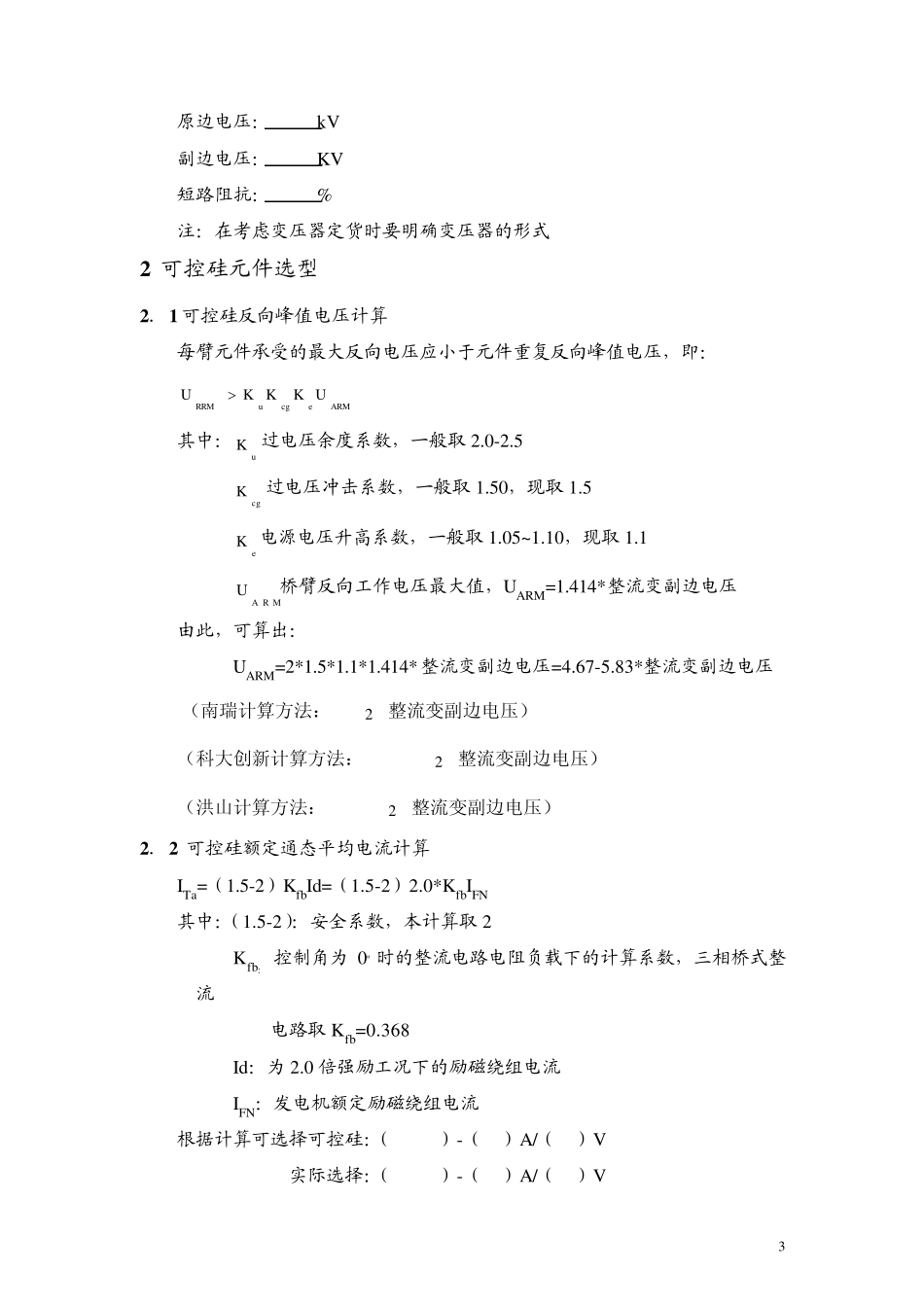

励磁系统设计选型计算书_第3页
3/10
1 励磁系统设计选型计算书 本规范适用于我公司在针对自并励系统的、方案设计、生产设计等计算过程. 一. 发电机技术参数 额定容量: 额定电压: 额定频率: 励磁方式:自并励 额定励磁电压: 额定励磁电流: 空载励磁电压: 空载励磁电流: 强励倍数 转子电阻 短路比 瞬变电抗Xdˊ 超瞬变电抗Xd″ 发电机定子开路时转子绕组时间常数: 二.系统主要元件的设计计算 1 励磁变压器选择 1 .1 变压器二次侧电压的选择 方式一:变压器二次侧电压的选择原则应考虑在一次电压为 80%额定电压时仍能满足强励要求,即: minn2cos35.18.0KfUU 方式二:按新算法不考虑机端电压下降 80%,即: 2 minn2cos35.1KfUU 其中: U2 为变压器二次电压 K 为强励倍数 Ufn 为额定励磁电压 1. 35 为三相全控整流电路的整流系数 αmin 为强励时的可控硅触发角 考虑换弧压降,实际选择变压器二次侧电压按 U2 向上近似取整 注:在没有明确要求的情况下,在计算小机组的励磁变压器容量时强励倍数按 1.6 倍考虑。 1 .2 变压器额定容量的选择 变压器额定容量可由以下公式确定: S =eIU23 =3 * U2*Ifn*1.1*0.816 其中: S 为变压器计算容量 U2 为变压器二次电压 Ie 为变压器二次电流 Ifn 为额定励磁电流 1. 1 为保证长期运行的电流系数 0.816 为三相全控桥交直流侧电流的换算系数 实际上,在确定实际使用的变压器容量时,要考虑实际选择的容量是否与计算的变压器容量相比有 5-10%的裕度,在满足技术要求的前提下尽量选择低容量的变压器,有时要通过调整换弧压降来确定最终的变压器容量。 接线组别:Y/△-11,或△/ Y-11 额定容量: kVA 3 原边电压: kV 副边电压: KV 短路阻抗: % 注:在考虑变压器定货时要明确变压器的形式 2 可控硅元件选型 2 .1 可控硅反向峰值电压计算 每臂元件承受的最大反向电压应小于元件重复反向峰值电压,即: ARMecguRRMUKKKU 其中:uK 过电压余度系数,一般取 2.0-2.5 cgK过电压冲击系数,一般取 1.50,现取 1.5 eK 电源电压升高系数,一般取 1.05~1.10,现取 1.1 A R MU桥臂反向工作电压最大值,UARM=1.414*整流变副边电压 由此,可算出: UARM=2*1.5*1.1*1.414* 整流变副边电压=4.67-5.83*整流变副边电压 (南瑞计算方法:3*2 *整流变副边电压) (科大创新计算方法:3*1.3*2 *整流变副边电压) (洪山计算...
