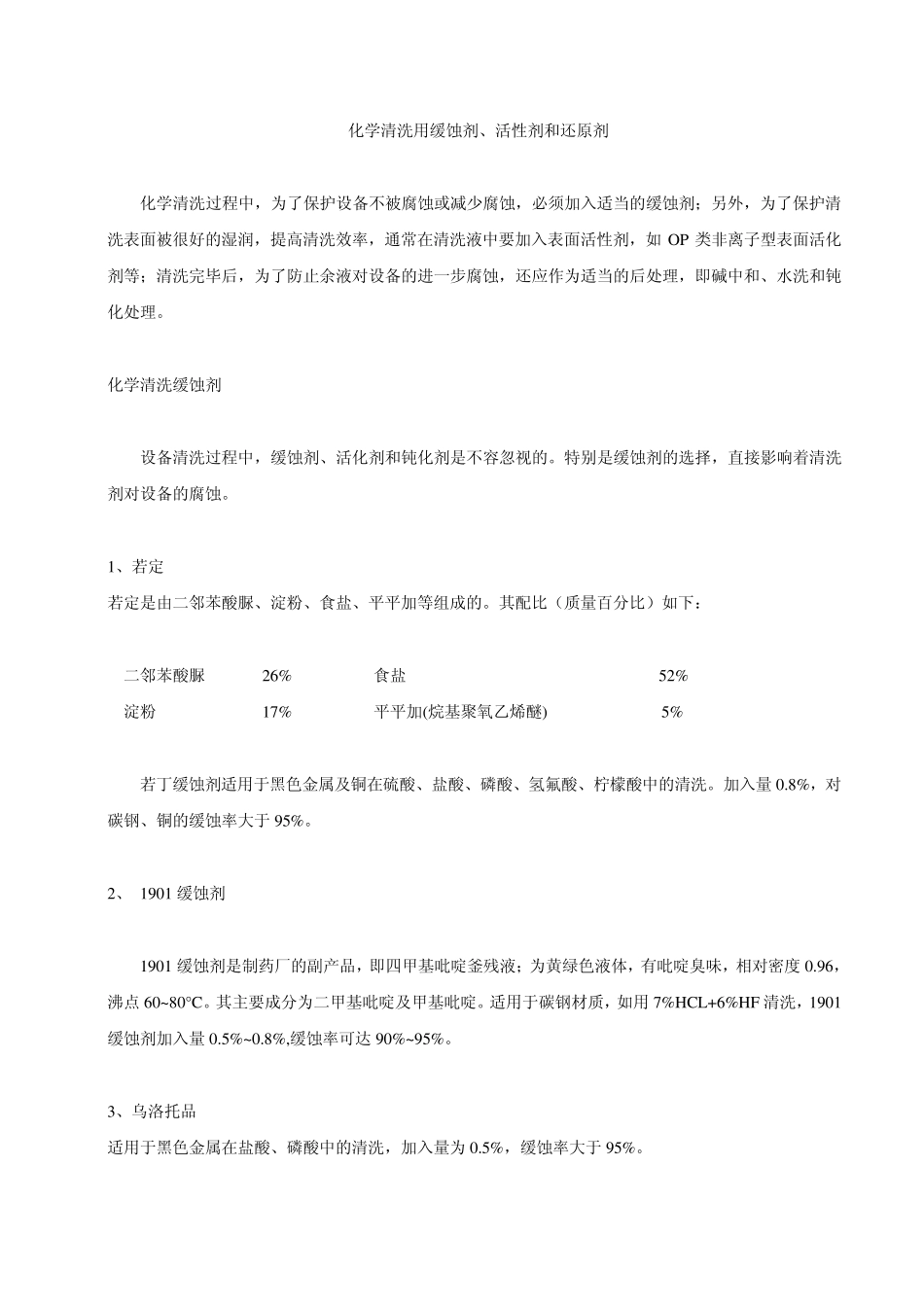

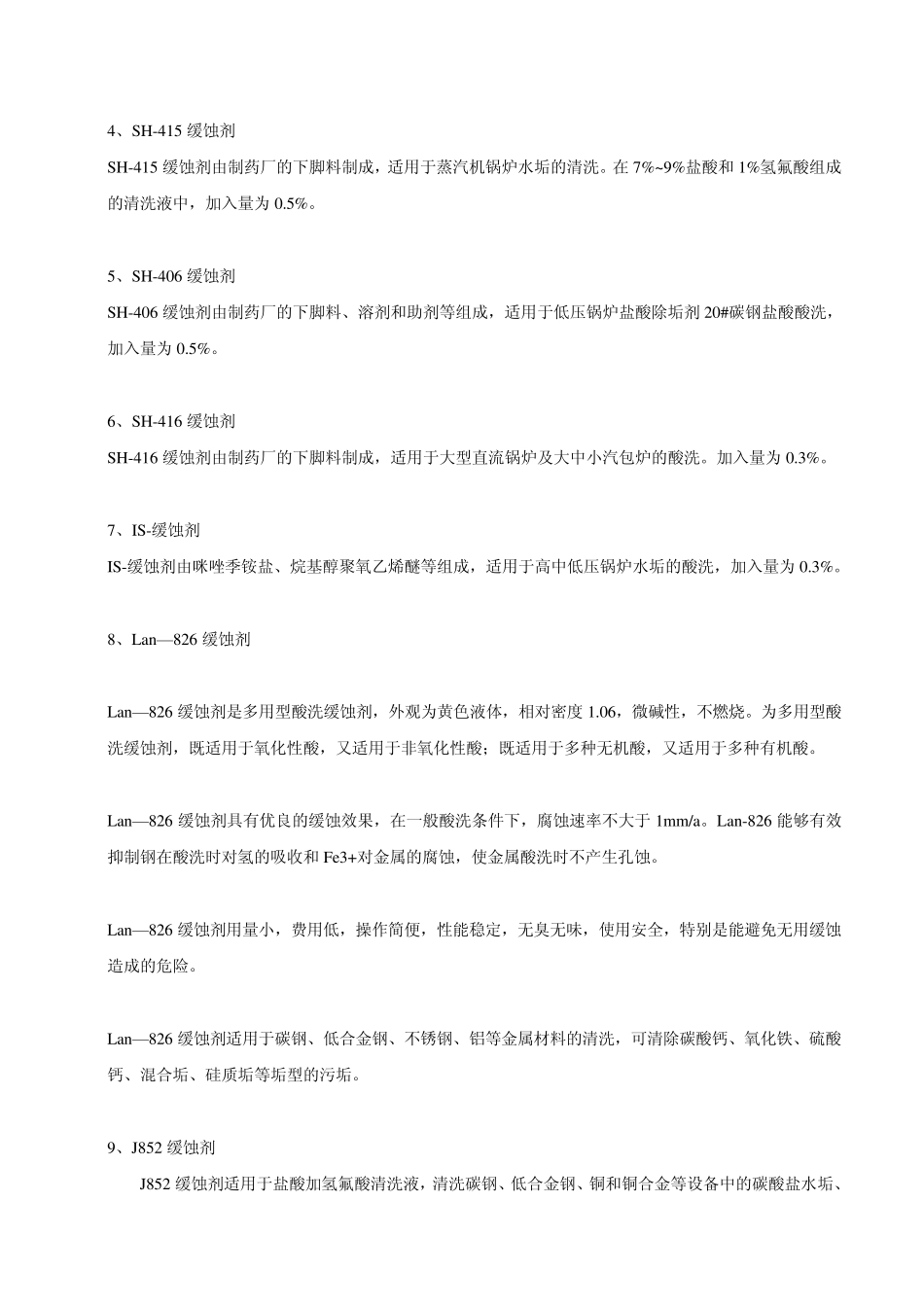

化学清洗用缓蚀剂、活性剂和还原剂 化学清洗过程中，为了保护设备不被腐蚀或减少腐蚀，必须加入适当的缓蚀剂；另外，为了保护清洗表面被很好的湿润，提高清洗效率，通常在清洗液中要加入表面活性剂，如 OP 类非离子型表面活化剂等；清洗完毕后，为了防止余液对设备的进一步腐蚀，还应作为适当的后处理，即碱中和、水洗和钝化处理。 化学清洗缓蚀剂 设备清洗过程中，缓蚀剂、活化剂和钝化剂是不容忽视的。特别是缓蚀剂的选择，直接影响着清洗剂对设备的腐蚀。 1、若定 若定是由二邻苯酸脲、淀粉、食盐、平平加等组成的。其配比（质量百分比）如下： 二邻苯酸脲 26% 食盐 52% 淀粉 17% 平平加(烷基聚氧乙烯醚) 5% 若丁缓蚀剂适用于黑色金属及铜在硫酸、盐酸、磷酸、氢氟酸、柠檬酸中的清洗。加入量 0.8%，对碳钢、铜的缓蚀率大于 95%。 2、 1901 缓蚀剂 1901 缓蚀剂是制药厂的副产品，即四甲基吡啶釜残液；为黄绿色液体，有吡啶臭味，相对密度 0.96，沸点 60~80°C。其主要成分为二甲基吡啶及甲基吡啶。适用于碳钢材质，如用7%HCL+6%HF 清洗，1901缓蚀剂加入量 0.5%~0.8%,缓蚀率可达 90%~95%。 3、乌洛托品 适用于黑色金属在盐酸、磷酸中的清洗，加入量为 0.5%，缓蚀率大于 95%。 4、SH-415 缓蚀剂 SH-415 缓蚀剂由制药厂的下脚料制成，适用于蒸汽机锅炉水垢的清洗。在 7%~9%盐酸和 1%氢氟酸组成的清洗液中，加入量为 0.5%。 5、SH-406 缓蚀剂 SH-406 缓蚀剂由制药厂的下脚料、溶剂和助剂等组成，适用于低压锅炉盐酸除垢剂 20#碳钢盐酸酸洗，加入量为 0.5%。 6、SH-416 缓蚀剂 SH-416 缓蚀剂由制药厂的下脚料制成，适用于大型直流锅炉及大中小汽包炉的酸洗。加入量为 0.3%。 7、IS-缓蚀剂 IS-缓蚀剂由咪唑季铵盐、烷基醇聚氧乙烯醚等组成，适用于高中低压锅炉水垢的酸洗，加入量为 0.3%。 8、Lan—826 缓蚀剂 Lan—826 缓蚀剂是多用型酸洗缓蚀剂，外观为黄色液体，相对密度 1.06，微碱性，不燃烧。为多用型酸洗缓蚀剂，既适用于氧化性酸，又适用于非氧化性酸；既适用于多种无机酸，又适用于多种有机酸。 Lan—826 缓蚀剂具有优良的缓蚀效果，在一般酸洗条件下，腐蚀速率不大于 1mm/a。Lan-826 能够有效抑制钢在酸洗时对氢的吸收和 Fe3+对金属的腐蚀，使金属酸洗时不产生孔蚀。 Lan—826 缓蚀剂用量小，费用低，操作简便，性能稳定，无臭无味，使用安全，特别是能避免无用缓蚀造成...
