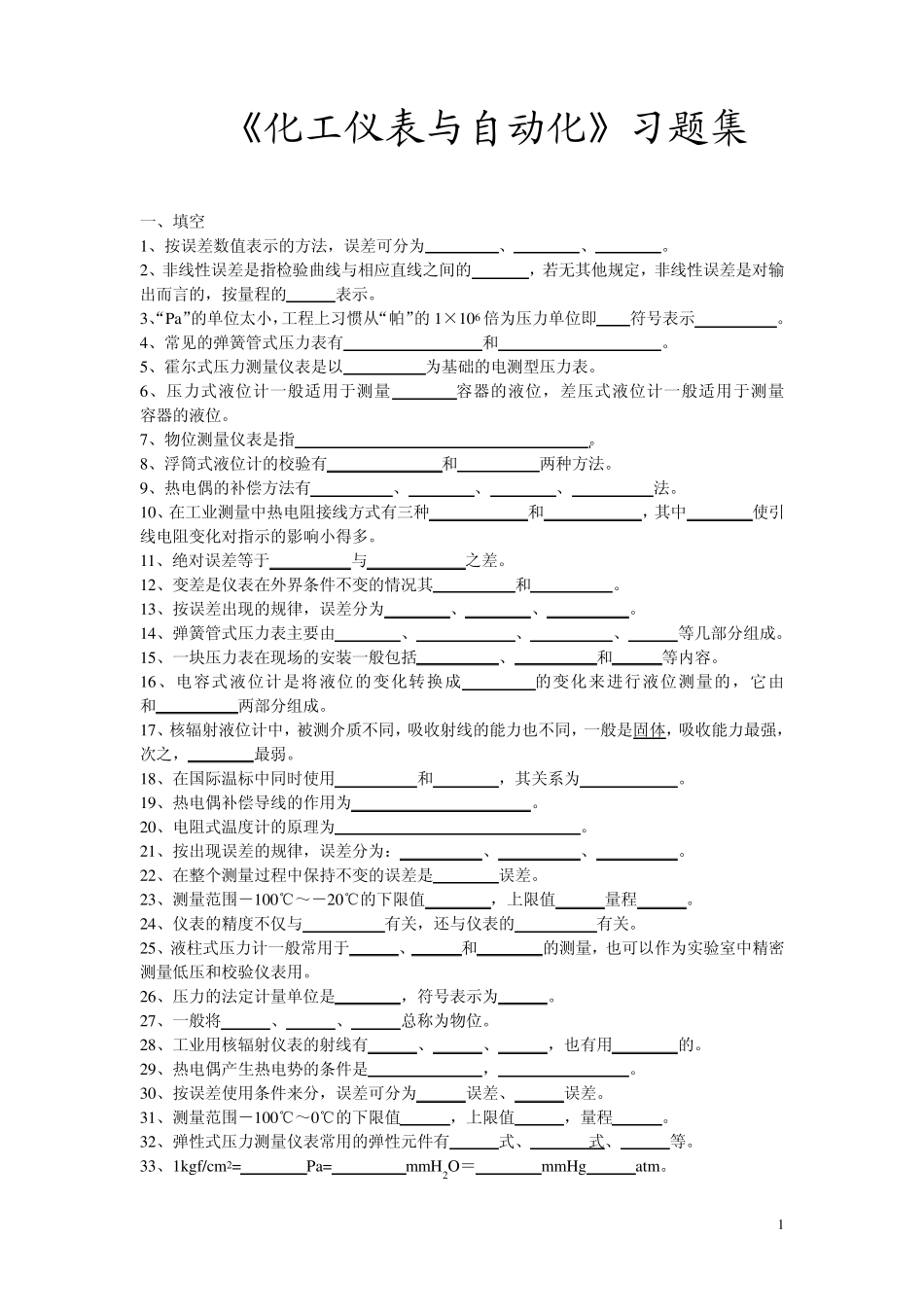

1 《化工仪表与自动化》习题集 一、填空 1、按误差数值表示的方法，误差可分为 、 、 。 2、非线性误差是指检验曲线与相应直线之间的 ，若无其他规定，非线性误差是对输出而言的，按量程的 表示。 3、“Pa”的单位太小，工程上习惯从“帕”的1×106 倍为压力单位即 符号表示 。 4、常见的弹簧管式压力表有 和 。 5、霍尔式压力测量仪表是以 为基础的电测型压力表。 6、压力式液位计一般适用于测量 容器的液位，差压式液位计一般适用于测量 容器的液位。 7、物位测量仪表是指 。 8、浮筒式液位计的校验有 和 两种方法。 9、热电偶的补偿方法有 、 、 、 法。 10、在工业测量中热电阻接线方式有三种 和 ，其中 使引线电阻变化对指示的影响小得多。 11、绝对误差等于 与 之差。 12、变差是仪表在外界条件不变的情况其 和 。 13、按误差出现的规律，误差分为 、 、 。 14、弹簧管式压力表主要由 、 、 、 等几部分组成。 15、一块压力表在现场的安装一般包括 、 和 等内容。 16、电容式液位计是将液位的变化转换成 的变化来进行液位测量的，它由 和 两部分组成。 17、核辐射液位计中，被测介质不同，吸收射线的能力也不同，一般是固体，吸收能力最强， 次之， 最弱。 18、在国际温标中同时使用 和 ，其关系为 。 19、热电偶补偿导线的作用为 。 20、电阻式温度计的原理为 。 21、按出现误差的规律，误差分为： 、 、 。 22、在整个测量过程中保持不变的误差是 误差。 23、测量范围－100℃～－20℃的下限值 ，上限值 量程 。 24、仪表的精度不仅与 有关，还与仪表的 有关。 25、液柱式压力计一般常用于 、 和 的测量，也可以作为实验室中精密测量低压和校验仪表用。 26、压力的法定计量单位是 ，符号表示为 。 27、一般将 、 、 总称为物位。 28、工业用核辐射仪表的射线有 、 、 ，也有用 的。 29、热电偶产生热电势的条件是 ， 。 30、按误差使用条件来分，误差可分为 误差、 误差。 31、测量范围－100℃～0℃的下限值 ，上限值 ，量程 。 32、弹性式压力测量仪表常用的弹性元件有 式、 式、 等。 33、1kgf/cm2= Pa= mmH2O＝ mmHg atm。 2 34、绝对压力、表压，大气压的关系为： 。 35、当液位处于最高位置时，浮筒液位计的浮筒全部被液体浸没，浮筒受浮力最大热力管所产生的热力矩 输出信号 。 36、热电偶电势与 和...
