化工制图试题一

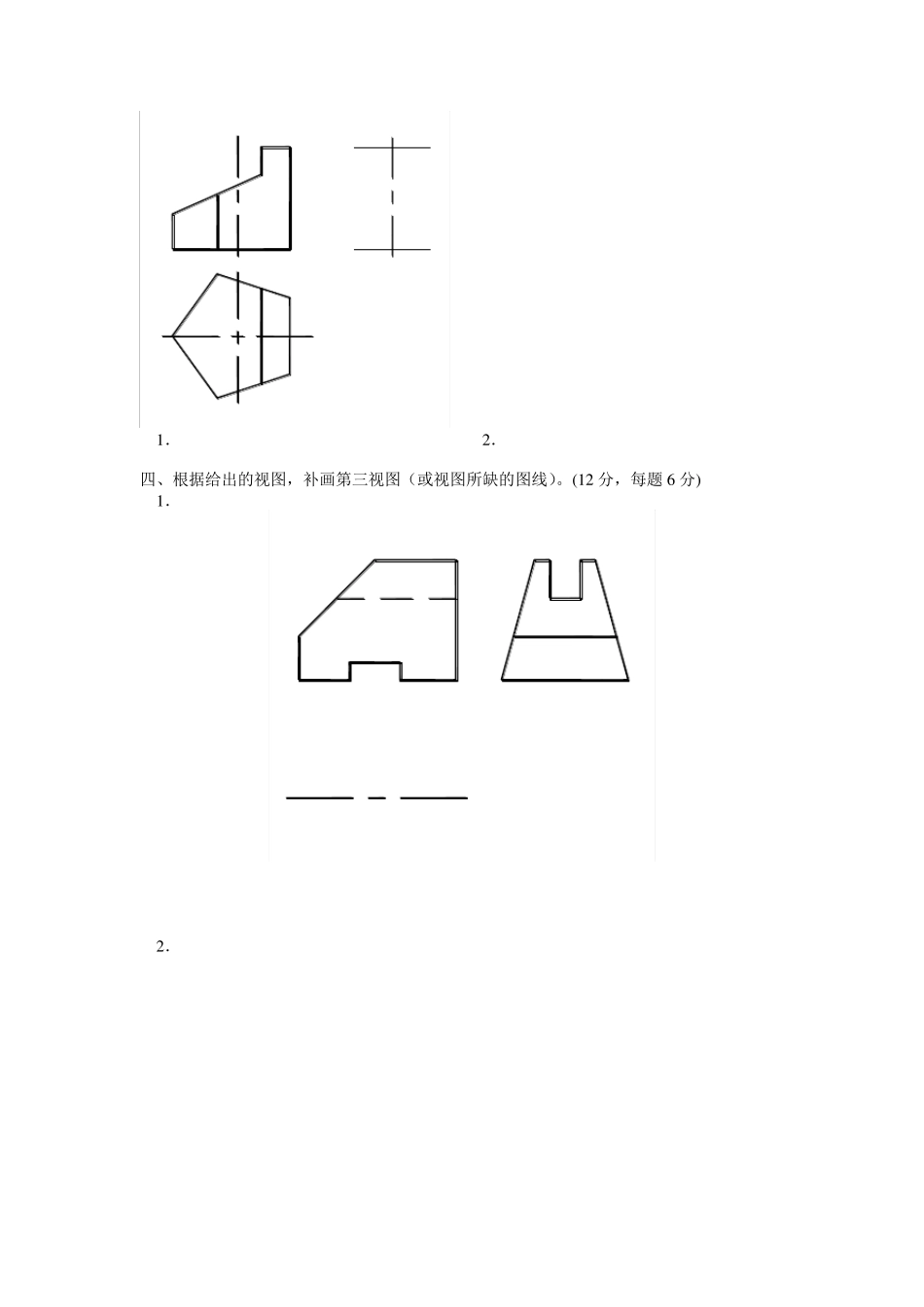

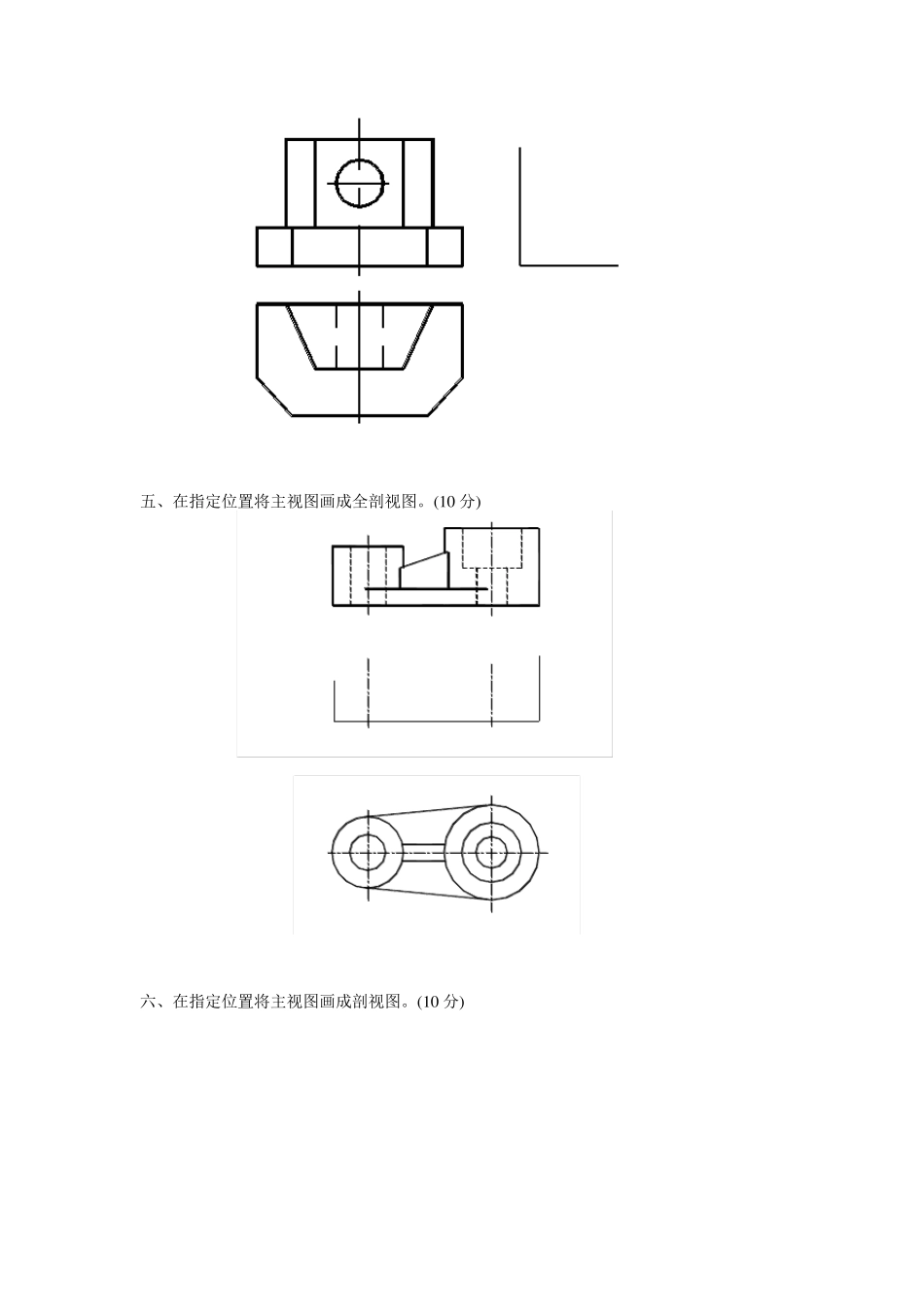

江苏食品职业技术学院 《化工制图》试卷1 班级 姓名 学号 得分 题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人 一、 一、 已知点 A距 H面为 12，距 V面为 15，距 W面为 10，点 B在点 A的左方 5，后方 10，上方 8，试作 A、B两点的三面投影。(1 0 分) 二、作平面四边形 ABCD的投影。(1 0 分) 三、完成下列各形体的投影。(1 2 分，每题6 分) XZYHYWOabda'b'c'd' 1 ． 2 ． 四、根据给出的视图，补画第三视图（或视图所缺的图线）。(1 2 分，每题 6 分) 1 ． 2 ． 五、在指定位置将主视图画成全剖视图。(1 0 分) 六、在指定位置将主视图画成剖视图。(1 0 分) 七、补全螺栓连接图中所缺的图线。(1 0 分) 八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例 1：2）。(1 0 分) 九、读零件图，并回答问题。(16 分) 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．图中 G 1/2"表示： 螺纹，1/2"表示 ，是 螺纹（内、外）， 4．36H 8 表示：Φ 36 是 ，H 8 是 ，其中，H 是 ，8 是 。 5．说明符号 的含义。 6.试画出主视图的外形。 6.3 江苏食品职业技术学院 《化工制图》试卷1 答案 班级 姓名 学号 得分 题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人 二、 二、 已知点 A 距 H 面为 12，距 V 面为 15，距 W 面为 10，点 B 在点 A 的左方 5，后方 10，上方 8，试作 A、B 两点的三面投影。 XZYHYWOaaabbb 二、作平面四边形 ABCD 的投影。 三、完成下列各形体的投影。 1． 2． 四、根据给出的视图，补画第三视图（或视图所缺的图线）。 1． 2 ． 五、在指定位置将主视图画成全剖视图。 六、在指定位置将主视图画成剖视图。 七、补全螺栓连接图中所缺的图线 八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例 1：2）。 九、读零件图，并回答问题。 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．图中 G1/2"表示： 螺纹，1/2"表示 ，是 螺纹（内、外）， 4．Φ 36H8 表示：Φ 36 是 ，H8 是 又是 ，H 是 ，8 是 。 5．说明...
