化工制图试题二

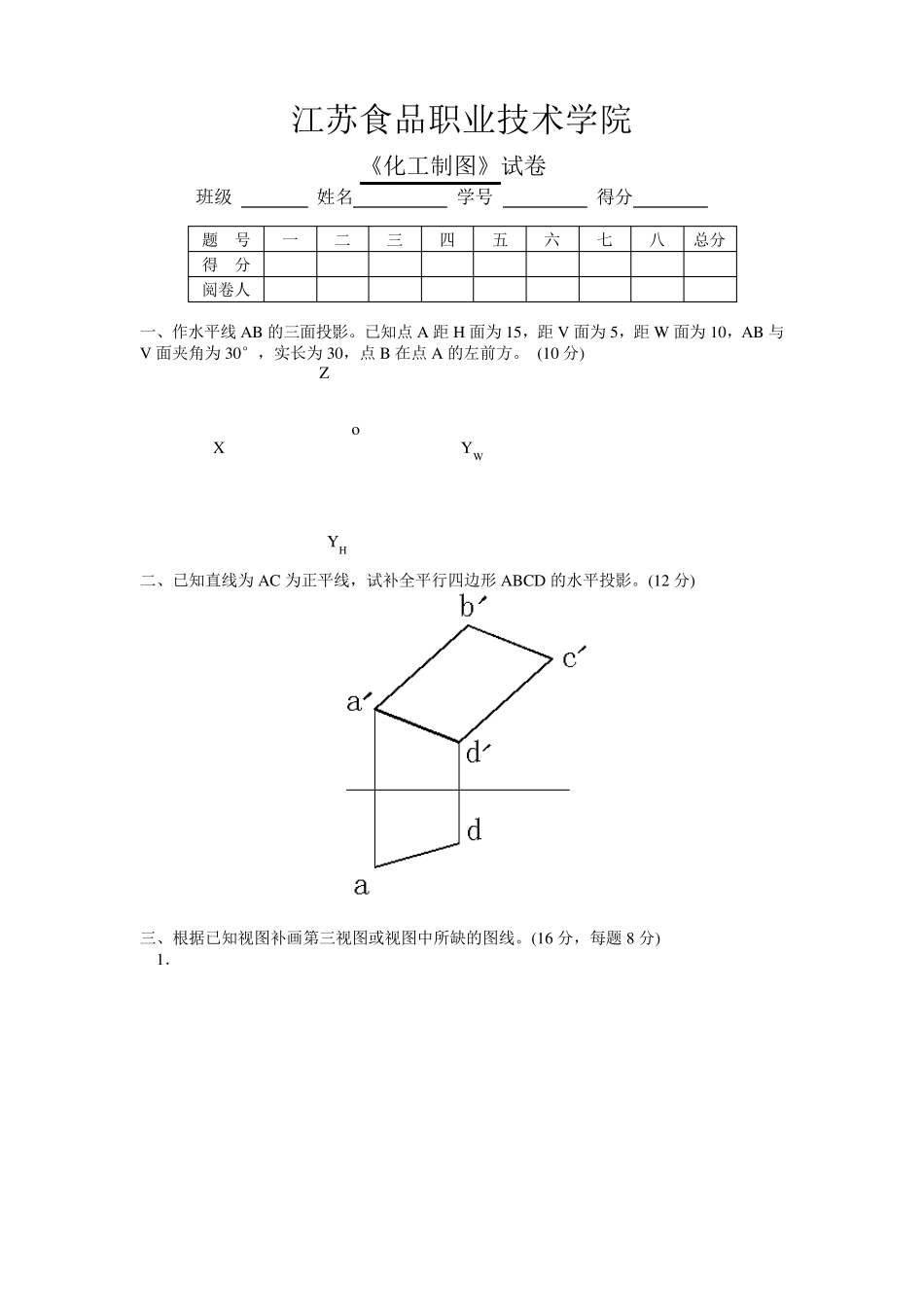

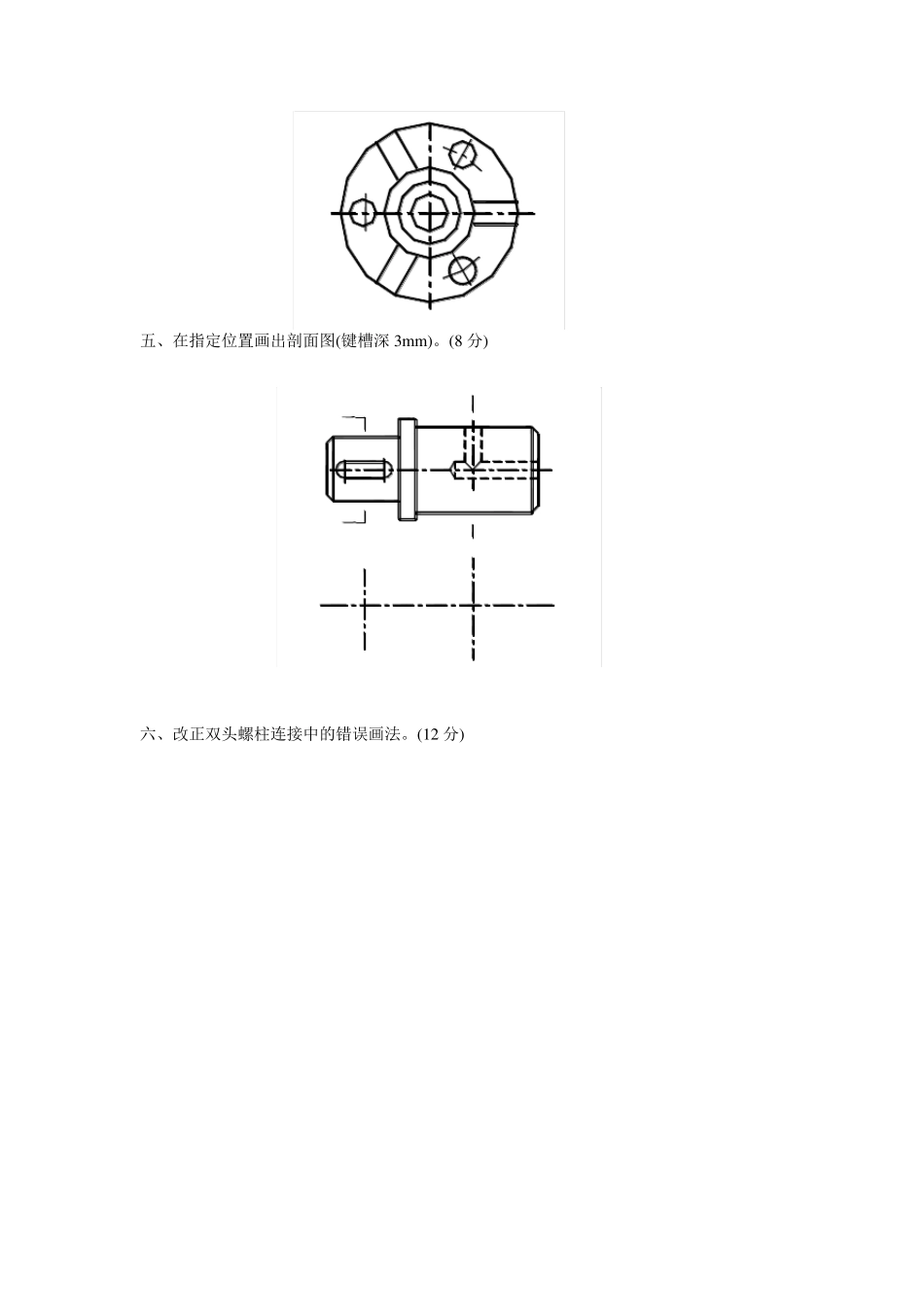

江苏食品职业技术学院 《化工制图》试卷2 班级 姓名 学号 得分 题 号 一 二 三 四 五 六 七 八 总分 得 分 阅卷人 一、作水平线AB 的三面投影。已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。 (10 分) Z o X YW YH 二、已知直线为AC 为正平线，试补全平行四边形 ABCD 的水平投影。(12 分) 三、根据已知视图补画第三视图或视图中所缺的图线。(16 分，每题8 分) 1． 2 ． 四、在指定位置将主视图画成全剖视图。(1 2 分) 五、在指定位置画出剖面图(键槽深 3m m )。(8 分) 六、改正双头螺柱连接中的错误画法。(12 分) 七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。(10 分) 八、读零件图并回答下列问题。(20 分) 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ 40H7 的意义。 4．说明M8—7H的含义。 5．标出各剖视图的剖切平面位置。 ⊥ Φ 0.05 c 6 ．说明符号 的含义。 江苏食品职业技术学院 《化工制图》试卷2 答案 班级 姓名 学号 得分 题 号 一 二 三 四 五 六 七 八 总分 得 分 阅卷人 一、作水平线AB 的三面投影。已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。 aaabbbXYHYHZO 二、已知直线为AC 为正平线，试补全平行四边形 ABCD 的水平投影。 adacdcb 三、根据已知视图补画第三视图或视图中所缺的图线 1． 2 ． 四、在指定位置将主视图画成全剖视图。 五、在指定位置画出剖面图(键槽深 3m m )。 六、改正双头螺柱连接中的错误画法。 七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。 d=mz=3╳20=60mm da=m(z+2)=66mm df=m(z-2.5)=52.5mm 八、读零件图并回答下列问题. 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ 40H7 的意义。 4．说明M8—7H的含义。 5．完成 A-A 剖视图。 6．说明符号 的含义。 ◎ Φ 0.02 B 答案： 1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图 2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。 3. Φ 40H7 表示：基本尺寸为Φ 40 的孔，H7 为公差带代号，H 为基本偏差代号，7 为公差等级。 4. M 8—7H表示，公称直径为8mm的普通螺纹，M为螺纹代号，7H为中径的公差带代号。 5.（图略） 6.表示主视图中右侧Φ 40H7 孔的中心轴线相对于左侧Φ 40 孔的中心轴线的同轴度公差为Φ0.02
