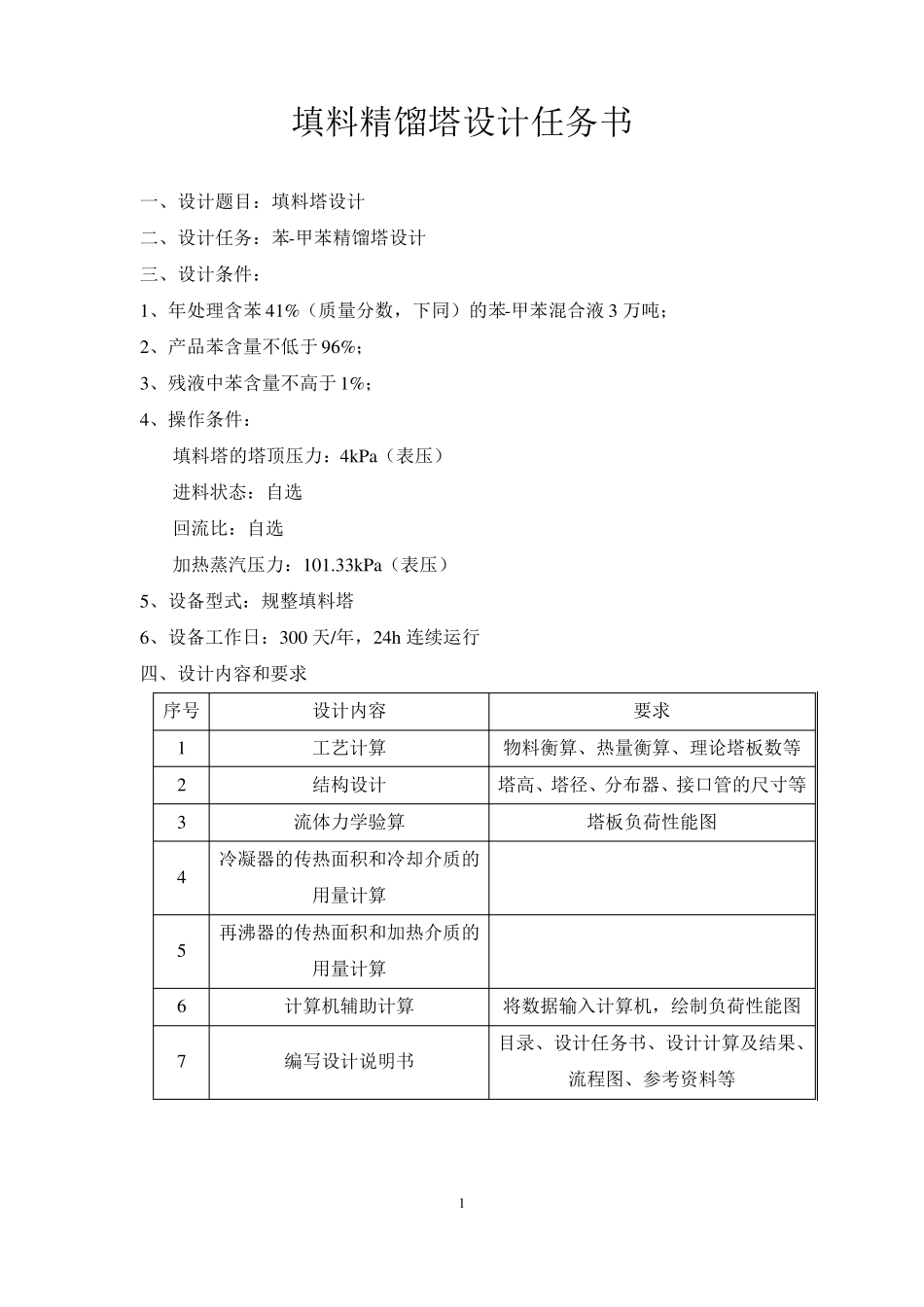

1 填料精馏塔设计任务书 一、设计题目:填料塔设计 二、设计任务:苯-甲苯精馏塔设计 三、设计条件: 1、年处理含苯 41%(质量分数,下同)的苯-甲苯混合液 3 万吨; 2、产品苯含量不低于 96%; 3、残液中苯含量不高于 1%; 4、操作条件: 填料塔的塔顶压力:4kPa(表压) 进料状态:自选 回流比:自选 加热蒸汽压力:101.33kPa(表压) 5、设备型式:规整填料塔 6、设备工作日:300 天/年,24h 连续运行 四、设计内容和要求 序号 设计内容 要求 1 工艺计算 物料衡算、热量衡算、理论塔板数等 2 结构设计 塔高、塔径、分布器、接口管的尺寸等 3 流体力学验算 塔板负荷性能图 4 冷凝器的传热面积和冷却介质的用量计算 5 再沸器的传热面积和加热介质的用量计算 6 计算机辅助计算 将数据输入计算机,绘制负荷性能图 7 编写设计说明书 目录、设计任务书、设计计算及结果、流程图、参考资料等 2 目录 第1 章 流程的确定和说明 ............................................................................................................. 3 1 .1 加料方式 ..................................................................................................................................... 3 1 .2 进料状态 ..................................................................................................................................... 3 1 .3 冷凝方式 ..................................................................................................................................... 3 1 .4 回流方式 ..................................................................................................................................... 3 1 .5 加热方式 ..................................................................................................................................... 3 1 .6 加热器......................................................................................................................................... 4 第2 章 精馏塔设计计算 ................................................................................................................. ...
